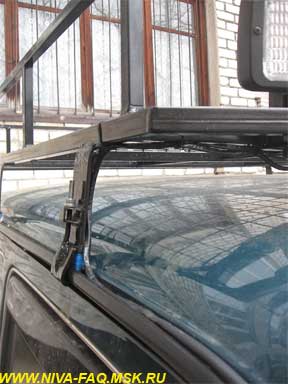

После поездки в Казахстан к побережью Аральского моря задумался над идеальным вариантом перевозки вещей в путешествии. Этим вариантом стал экспедиционный багажник. Конечно, можно было его купить, но платить 8-15 тысяч рублей за железо которое стоит 1 тысячу как-то неправильно. Поэтому решено было изготовить экспедиционный багажник на Ниву своими силами. Изучив форумы, прочитав мнения людей, ходивших в экспедиции, родил вот такой девайс:

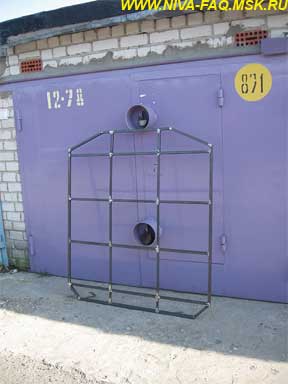

Основой был взят профиль 20*20, из него был сделан основной каркас экспедиционника:

Для уменьшения веса экспедиционного багажника остальной профиль был взят менее мощный 15*15:

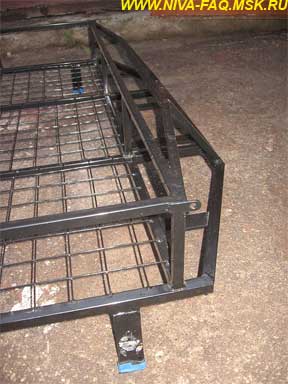

Для того, чтобы проложить пол багажника, была приварена металлическая сетка с шириной ячейки 5 см. После пробных поездок выяснилось, что сетка вибрирует и достаточно сильно звенит. Поэтому впоследствии сетка была проварена вся, каждый стык. Звон и вибрации пропали.

Окраска экспедиционного багажник. Долго выбирал между двумя вариантами: покрасить самому молотковой краской или отдать на порошковую окраску - разум возобладал, и я отдал свой экспедиционник на порошковую покраску.

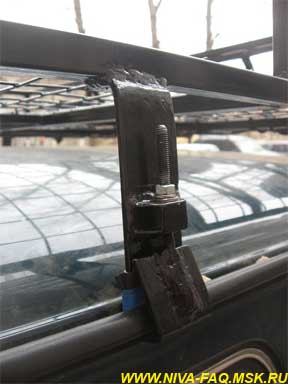

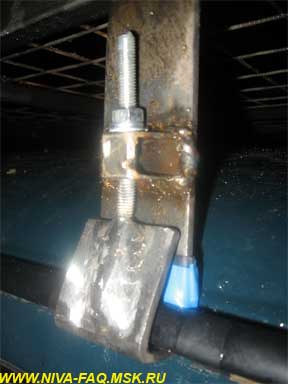

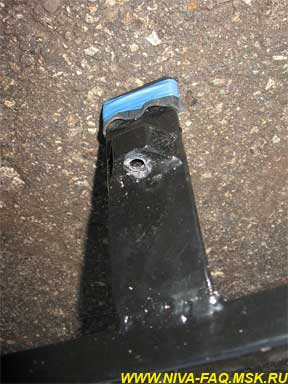

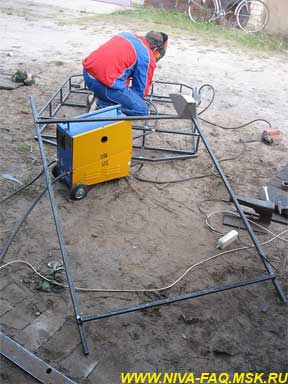

О том, как из кучи прутков родился экспедиционный багажник, можно посмотреть на фотографиях ниже:

Также в помощь хочу предложить скачать чертежи багажника (формат чертежей экспедиционника - ACAD). Изначально взяты с нива4x4, но слегка доработаны впоследствии.

25.07.11.
