Производитель: завода "Строммашина", г. Самара.

Данные завода изготовителя:

Подробнее - см. ниже.

В комплект входит:
1. Лебедка в сборе.
2. Чехол.
3. Руководство по эксплуатации.

Плюсы:
1. Трос можно заменить на более длинный.
2. Трос протягивается через зажимы и усилие не меняется.
3. В Ниве можно хранить под запасным колесом.

Минусы:
1. Отсутствует ручка.

Цена (январь 2003) 1500 рублей

Контакты:
1. Адрес завода изготовителя: 443022. г. Самара, завод "Строммашина", (8462)921055.

По последним данным лебедка снята с производства, склад пуст,  есть только у перекупщиков по двойной цене (02.06.03).

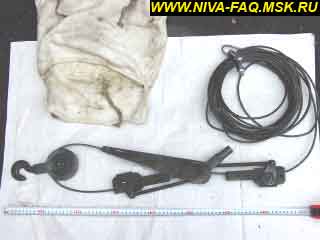

	Лебедка РБС - развернута (вид сбоку).

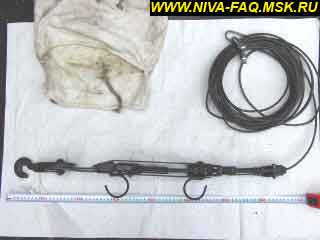

	Лебедка РБС - развернута (вид сверху).

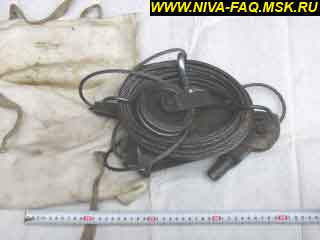

	Лебедка РБС - транспортное состояние.

Инструкция по эксплуатации

Настоящая инструкция содержит описание конструкции, принцип действия лебедки, порядок работы с ней и правила ухода. Прежде, чем начинать работу с лебедкой, необходимо внимательно ознакомиться с инструкцией.

В настоящей инструкции могут быть незначительные расхождения между описанием и конструкцией лебедки, связанные с ее техническим усовершенствованием.

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Освобождение автомобиля, застрявшего в непогоду на плохой дороге, вытягивание на берег катеров и лодок, ремонтные работы в гараже являются в настоящее время проблемой для автолюбителей и лодочников.

Применение лебедки РБС полностью решает эту проблему.

Имея небольшие габариты и вес, лебедка не обременительна в дороге, занимает мало места в багажнике, проста в обращении и ремонте. Один человек с помощью лебедки может легко вытянуть застрявший автомобиль или лодку и переместить их на 7 метров.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

При правильной эксплуатации лебедка станет надежным автомобилистов и лодочников в пути.

3. СОСТАВ, УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Лебедка РБС (см. рис. 1) представляет собой рычажно-блочный механизм, имеющий рычаг ручного привода 4.
Роль основных тяговых органов выполняют:
- захват передний 2;
- захват задний 7.
Рычаг привода 4 соединяется с захватами 2 и 7 двумя шатунами 3, а с серьгой 8 - осью 6.
Щечки серьги удерживают от выпадения оси 5, которыми шатуны соединены с рычагом привода.
Лебедка комплектуется канатом 5,6-1-Г-1764-(180) ГОСТ 2688-80 или 7,5-Г-1-Н-1764- (180) ГОСТ 3077-80.
Свободный конец каната 1 выполнен в виде петли. Канат проходит через передний захват 2, ось серьги 6, задний захват 7, подвижный блок 10.
Второй конец каната посредством клинового замка 9 кренится к серьге 8.
Захваты (см. рис,. 2 и рис. 3) имеют:
сегментный кулачок 5, жестко соединенный с поводком 7.
Если поводок 7 касается упора 10, захваты свободно перемещаются по канату.
Если поводок 7 отжать от упора 10, то сегментный кулачок 5 повернется, и губка верхняя 3, перемещаясь, зажмет канат.
Таким образом, при покачивании рычага привода шатуны приводят в движение поводки захватов, а рычаг привода переменного опирается то о передний захват, подтягивая к себе задний, то о задний - проталкивая вперед передний захват.

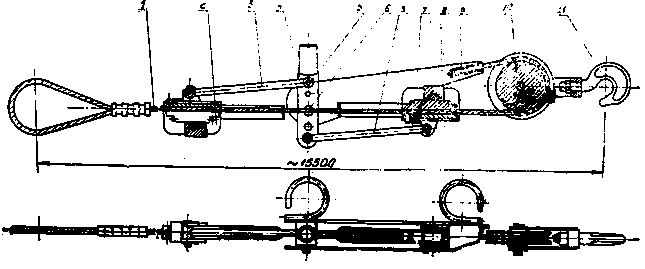

Рис. 1. ОБЩИЙ ВИД ЛЕБЕДКИ.
1 - канат; 2 - захват передний; 3 - шатун; 4 - рычаг приводной; 5 - палец; 6 - ось; 7 - захват средний; 8 - серьга; 9 - клиновой замок для крепления каната; 10 - блок подвижный; 11 - крюк.

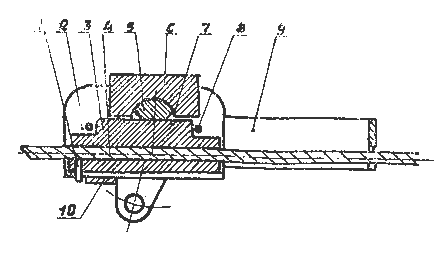

Рис. 2. ЗАХВАТ ПЕРЕДНИЙ
1 - штифт; 2 - скобка; 3 - губка верхняя; 4 - губка нижняя; 5 - сегментный кулачок; 6 - вкладыш; 7 - поводок; 8 - винт М4х10; 9 - направляющая; 10-упор.

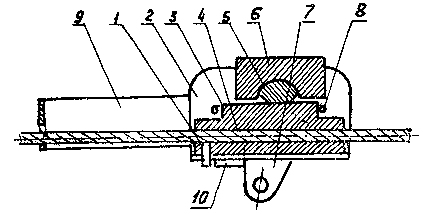

Рис. 3. ЗАХВАТ ЗАДНИЙ.
1 - штифт; 2 - скобка; 3 - губка верхняя; 4 - губка нижняя; б - сегментный кулачок; 6 - вкладыш; 7 -поводок; 8 - винт М4х10; 9 - направляющая; 10 -упор.

Отсканировал и сфотографировал Koleso213, 11.11.02.
