Как известно, несколько лет назад я хорошо изучил дренажную системы бензобака своей карбюраторной Нивы и в несколько приемов переделал ее для ускорения и повышения удобства заправки (статья Дренаж бензобака, известная также как "Итерации").

Напомню, что бак карбюраторной Нивы после отсечки заправочного пистолета принимает в себя еще литров десять сначала половинной струей, затем совсем тонкой струйкой. У инжекторных же Нив (и это я выяснил еще года три назад) после отсечки входит несколько литров половинной струей, а цедить "по капельке" не нужно - как все думали - бак уже полон. Теперь я знаю, что это не так. И знаю, почему.

Вернемся в прошлый век:-) и посмотрим на бак ВАЗ-21213 и его обрамление:

У бака справа и слева два соска, на которые надеты тонкие полиэтиленовые шланги 2. Эти шланги, делая хитрые петли, идут к нижним штуцерам сепаратора 3. Для полного счастья в них еще засунуты металлические втулочки - жиклеры, чтобы еще уменьшить их сечение:

Бензин заливают в горловину 4, а воздух выходит через воздушную трубку 6.

Все это присутствует и в ВАЗ-21214. Внешне бензобак 21214 отличается только размером отверстия под бензонасос (напомню, что он у инжекторных погружной).  Допускаю, хотя это и маловероятно, что внутри перегородки сделаны иначе. Выяснить это не удалось.

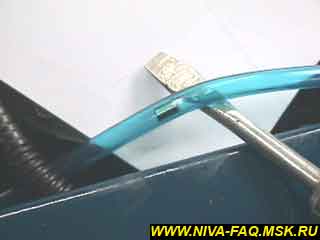

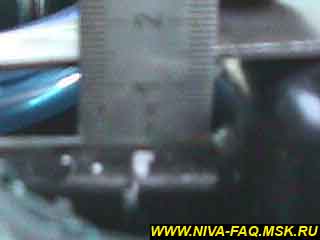

А теперь первый важный момент: воздушная трубка бензобаков 21213 и 21214 находится примерно на 13 мм ниже верхней стенки бака. К сожалению, фотография получилась плохо, но, тем не менее, можно разобрать, что между верхней стенкой патрубка воздушной трубки и верхней стенкой бензобака )специально положенная плоская железка ее продолжает до линейки) расстояние 13-14 мм.

В результате, если при заправке машина стоит горизонтально, под верхней плоскостью бака образуется воздушное пространство, не заполненное бензином. Размер верхней стенки примерно 42х95 см, толщина этого пузыря 1,3 см. Перемножаем и получаем объем 5 литров. Вот этот-то объем и заполняется у карбюраторной Нивы "по капельке", когда воздух выходит через тонкие шланги 2, сепаратор 3 и чуть более толстый шланг 7 в атмосферу (он выходит в отсек горловины сверху). Т. е. - пусть по капельке - но у карбюраторной Нивы этот объем можно заполнить, что в дальнейшем при поездке даст лишние 30-40 км пробега.

А у инжекторной Нивы этот объем заполнить нельзя!

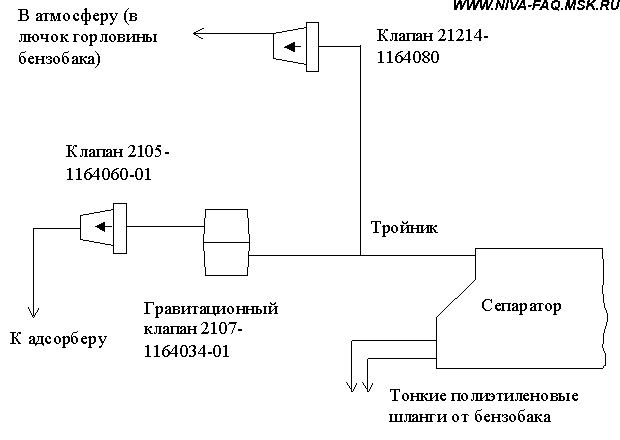

Ниже схематично изображено, что у ВАЗ-21214-20 понавешано после сепаратора:

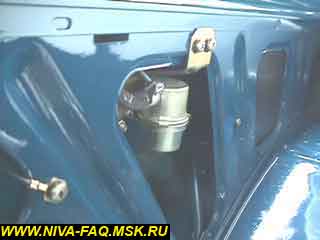

А вот как это выглядит в реале:

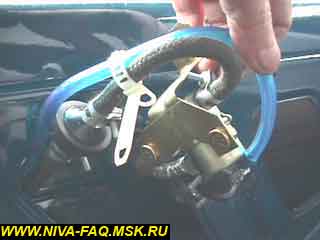

После сепаратора стоит тройник. Один его конец через дюритовый шланг соединен с клапаном 21214-1164040 и далее через синий полиэтиленовый шланг, как и у карбюраторной Нивы - в верхнюю стенку отсека горловины бензобака. Клапан пропускает только в одном направлении - наружу. Причем для этого нужно приложить вполне ощутимое давление.

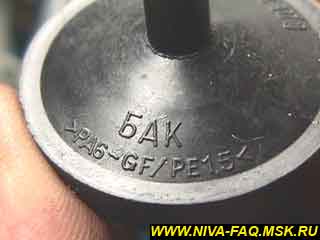

Кстати, ошибки c направлением быть не может: на стороне, обращенной к сепаратору русскими буквами написано "БАК", т. е. клапан стоит правильно:

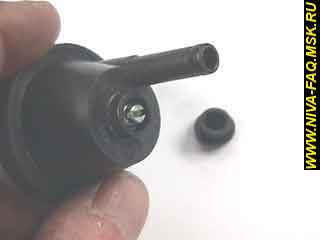

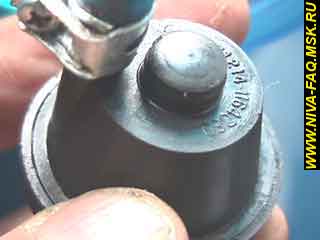

Колпачок клапана снимается, под ним стоит регулировочный винт, которым это необходимое давление можно менять. Но даже при полностью отпущенной регулировке приходится напрягать легкие, чтобы продуть воздух через клапан:

Я хочу подчеркнуть, что при заправке этим путем воздух из бака выйти не может.

Второй конец тройника идет на гравитационный клапан 2107-1164034-01:

Гравитационный клапан пропускает воздух в обе стороны, но только пока его вертикальная ось не отклонится на весьма существенный угол (градусов этак 45 или даже больше). Понятно, что этот клапан сработает при переворачивании машины и отсечет путь бензину по этой ветви.

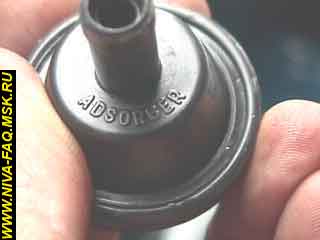

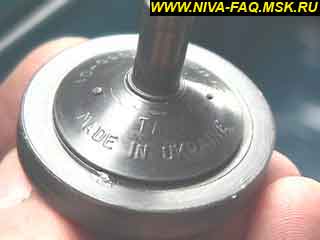

А после гравитационного клапана стоит клапан 2105-1164060-01 украинского производства и называется двухходовым. Он очень похож на первый клапан, но чуть-чуть иначе выглядит (выходной штуцер потолще и по центру, а не сбоку) и не имеет регулировки. Сторона, обращенная к сепаратору, имеет маркировку "TANK", другая - "ADSORBER", именно так клапан и стоит. Продувается он в обоих направлениях, но в направлении от бензобака к адсорберу требуется меньшее давление, чем в обратном направлении:

Опять подчеркиваю: и этим путем воздух из бака тоже выйти не может. Клапан продувается только при ощутимом напряжении легких.

В результате, инжекторные нивоводы вместо бензина возят в баке не менее 5 литров воздуха - а это 12% от емкости маленького бензобака нашей прожорливой машинки.

Для себя я вывод сделал: все эти клапана уже убраны, а дренаж переделан образом, подобным моим переделкам у карбюраторной Нивы (статья Дренаж бензобака). Эти переделки описаны в статье Доработка дренажа бензобака ВАЗ-21214-20.

Откуда берется избыточное давление в баке, я не понял. Допускаю, что верна версия, высказанная в конференции: теплый бензин из обратной ветви вызывает повышенное испарение, и избыточное давление обеспечивается именно парами бензина. Клапана системы дренажа поддерживают это давление на более-менее постоянном уровне.

13.05.03.

Сообщение в конференции 11.07.03, автор Tihonoff, "2 Aler: про дренаж бака для еще более ленивых" (оригинал).

Предлагаю дополнить FAQ про борьбу с избыточным давлением в бензобаке на 21214. Мой личный опыт: из системы дренажа был удален регулируемый клапан 21214-1164080. Т. е. было улица-клапан-сепаратор, стало - улица-сепаратор (как на 213). Избыточного давления как не бывало, бак не "пучит". Вариант для самых ленивых.
