После покупки зеркал с подогревом, за что огромное спасибо Santyag’e, появилась проблема подключения обогрева зеркал на одну клавишу с обогревом заднего стекла, но так, чтобы сначала включался просто подогрев зеркал, а потом подогрев зеркал + обогрев заднего стекла, и все это работало после включения зажигания.

Для этого было куплено:
- трехпозиционная клавиша освещения от ВАЗ 2105, т. к. она один в один подходит под наши размеры и имеет 2 группы контактов;
- реле автомобильное (4-контактное) с колодкой;
- клеммы соединительные (так называемые "мамы");
- провода нашлись в гараже.

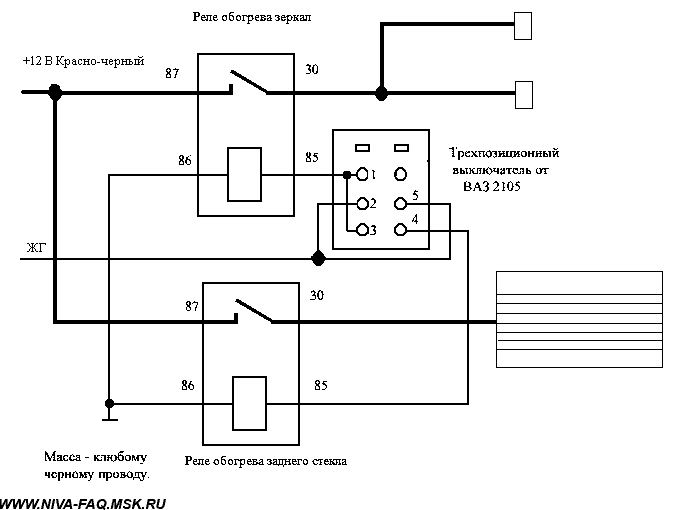

На встрече в Рамсторе ALER разработал приведенную ниже схему, за что ему огромное спасибо.

Провода, идущие к клавише, не стал подключать через колодку, а просто обжал «мамой» и надел на контакты клавиши. Плюс взял от желто-голубого провода, который приходит на кнопку обогрева заднего стекла, и подключил его к контактам 2 и 5 клавиши. Минус взял там же, и к нему подключил контакт 86 реле обогрева зеркал и минусы обоих зеркал. Контакт 85 реле обогрева зеркал подключил к контактам 1 и 3 клавиши.

Плюс зеркал подключил к контакту 30 реле. Контакты идущие к реле обогрева зеркал пропустил через колодку.

Из колодки подключения обогрева заднего стекла вытащил зелено-пурпурный (лампочка на приборной панели) с контакта 85 реле обогрева заднего стекла и подключил его к контакту 4 клавиши.

В колодке остались нетронутыми: серый провод (подключен к контакту 30 реле обогрева заднего стекла), который идет на + обогревательного элемента стекла, черный (подключенный к контакту 86 реле обогрева заднего стекла) это минус, красно-черный провод идет к контактам 87 обоих реле.

19.09.05.
