 Переделка управления стеклоочистителем
 Автор Ploug21213

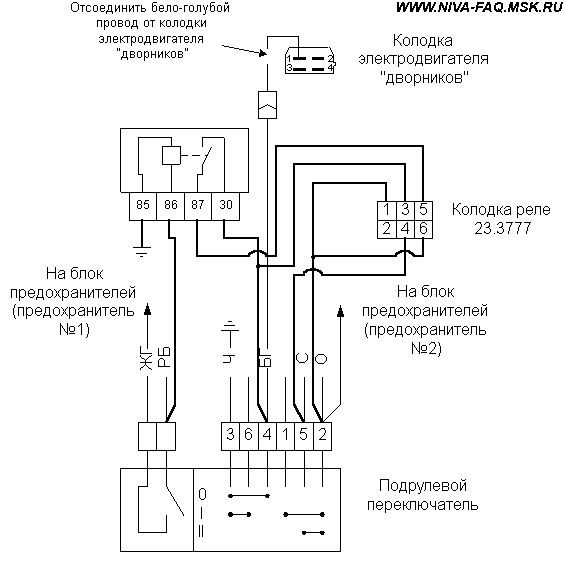

Предлагаемая схема работает так: после включения омывателя дворники включаются в непрерывный режим работы, повторное включение омывателя их отключает. При включении дворников подрулевым выключателем на первую или вторую скорость - схема запуска от омывателя блокируется.

В схеме использовано реле 23.3777 (2114-3747), устанавливаемое в автомашины ВАЗ последних лет выпуска для включения заднего противотуманного света.

Если переключение дворников на 1 или 2 скорость происходит в момент работы, реле 23.3777 отключает дворники. Чтобы не добавлять еще одно реле, отключение производится за счет обрыва "-" на контакте 3 реле. Скорее всего этот "-" нужен для работы внутренней схемы реле. Опыты показали, что за несколько подобных отключений с реле ничего плохого не случается, однако лучше переключение на 1 и 2 скорость делать при неработающих дворниках стеклоочистителя.

Пояснения по схеме:
1. Существующие провода показаны тонкими линиями, требующие прокладки - жирными.
2. "+" на 6 контакт реле 23.3777 может быть взят не только со 2 контакта подрулевого выключателя, а откуда угодно.
3. При инсталляции на машину очень важно отключить бело-голубой провод в месте его подключения к электромотору дворников. Номер клеммы - 1. Если смотреть на разъем мотора дворников, расположив ключом направо, это разъем слева вверху. Неотключение этого провода приведет к КЗ при включении доп. схемы. Отключение же никак не сказывается на работе дворников в нормальном режиме (без доп. схемы). Да, естественно, лучше провод отключать от разъема со стороны машины.

После сборки схемы на автомобиле выяснилась некоторая шероховатость: дергаем за рычаг, дворники включаются, не нажав во второй раз на рычаг(не отключив схему), переключаем дворники на 1-ю скорость (прерывистая работа). По идее схема должна заблокироваться и дворники заработать в прерывистом режиме. Однако схема, судя по всему, блокируется, но дворники продолжают работать в постоянном режиме. При переключении на 2-ю скорость и обратно прерывистый режим восстанавливается. Можно сказать, что это "не баг, а фича". Выше написано, что не совсем хорошо переключать на 1 или 2 скорость при работе схемы, т. к. для блокировки обрывается рабочий "-" на реле. При проверке 5-7 таких отключений реле выдержало, но все равно как-то не хорошо. Да и не вижу смысла переключать скорости при уже работающих дворниках.

Чтобы при выключении дворников, работающих в новом режиме, струя опять не брызнула на уже очищенное стекло, выключение должно быть очень коротким. Нужно быстро нажать и отпустить рычаг, моторчик омывателя  сработает, но не успеет создать достаточное давление в трубках. Т. е. жидкость либо чуть-чуть потечет (не брызнет!), либо струйки будут очень короткими. Кроме того, если отключать дворники в верхнем
положении, то за счет возврата в нижнее положение они сотрут излишек воды со стекла.

07.03.04.
