 Светодиодная подсветка клавиш и комбинации приборов
 Автор kpp

Мне не нравилась стандартная подсветка кнопок, белая плюс еще сами кнопки грелись, как сковородка. Поездив какое то время со стандартной подсветкой, решил все-таки заменить подсветку на диодную.

Для того чтобы посмотреть какой диод туда влезет, разобрал одну из клавиш. Определившись с размером, поплыл в магазин Чип и Дип и, полазав по стенду с диодами, купил себе синие диодики. Сначала думал о зеленых, но потом все же одно пересилило другое... Купил себе 10 диодов и столько же сопротивлений, нужно мне было всего 7, 3 взял про запас.

Сначала разбираем кнопку снимаем лицевую часть. Дальше разбирать не надо, просто вынимаем лампочку.

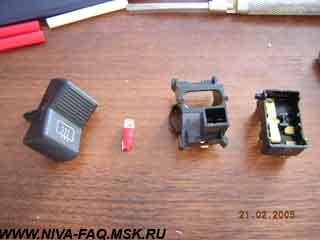

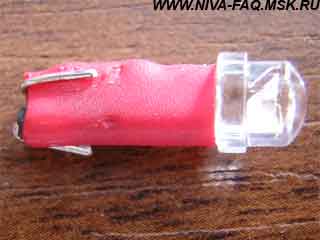

Итак, для начала нужно спаять сопротивление и сам диод таким образом, чтобы по размеру получилась лампочка, ножки у диоды не откусывать, а загнуть, чтобы они соприкасались с контактами. На левом фото сам диод, на правом видно, как разобрана кнопка, мне так было удобней:

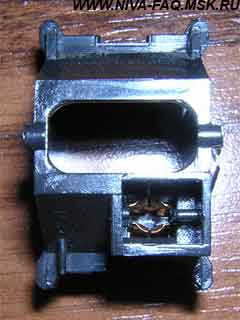

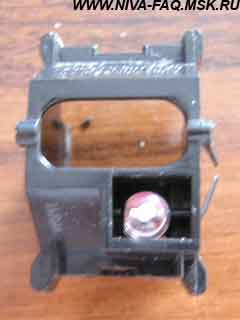

Далее после того, как спаяли такой диод, его можно засовывать на место лампочки.  При этом смотрите, чтобы усики диода касались контактов внутри патрона для лампы. На левом фото видно клавишу без лампочки, на правом - как должен сидеть диод в патроне:

После этого собираем клавишу и ставим в панель.

Кстати перед установкой, проверьте полярность установки диода, потому что для диода, в отличие от лампочки, это критично. По крайней мере после сборки пару диодов пришлось вынимать и переставлять вверх ногами... Провода из колодки мне вынимать не очень хотелось, так что перед установкой проверяйте, где плюс, а где минус.

С остальными принцип полностью идентичен. То же самое можно даже сделать с подсветкой, где рычаги управления печкой, и такая же технология с кнопками управления габаритами и ближнего света. Там даже еще проще: сзади вынимается патрон для лампочки, то есть кнопку как таковую разбирать не нужно, все делается аналогично. На фото видно, как даже днем светятся кнопки... В темноте еще лучше смотрится.

Можно сделать диодную подсветку самого щитка приборов, технология похожая, надо просто взамен штатной лампочки, впаять диод с сопротивлением, опять же не помню какие диоды и какие сопротивления, просто подбирал по размеру, чтобы поместилось... Скажу честно, я себе сделал синюю подсветку приборов. В начале смотрелось красиво, но через какое то время пришел к выводу, что лучше оставить лампочки, потому что ночью за рулем при включенной подсветке щитка приборов, стрелок указателей видно практически не было... Цифры видно, а стрелки нет :)

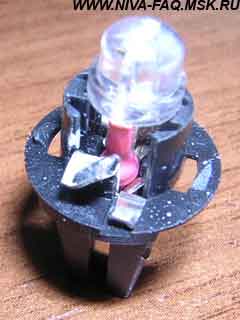

Вот так выглядит патрон комбинации приборов с диодом:

А так подсвечивается комбинация приборов днем (ночных фото нет):

Возможно, при установке белых шкал в комбинацию приборов я верну синие диоды...

21.02.05.
