Данное устройство предназначено для автоматического включения габаритов и фар автомобиля. Включение происходит при выполнении следующих условий:
1. Обороты двигателя больше 720 об/мин (частота импульсов на соответствующей клемме тахометра более 24 Гц).
2. Заданные обороты поддерживаются более 10 сек.

Устройство собрано на микроконтроллере at89c2051. Собственно выбор микроконтроллера был обусловлен тем, что имевшийся в моем распоряжении c90s2313 оказался "дохлым". Следствием такого выбора могут быть неприятности связанные с выключением внешних световых приборов при зависании контроллера. Внутренних средств проверки зависания (WDT) в нем нет.

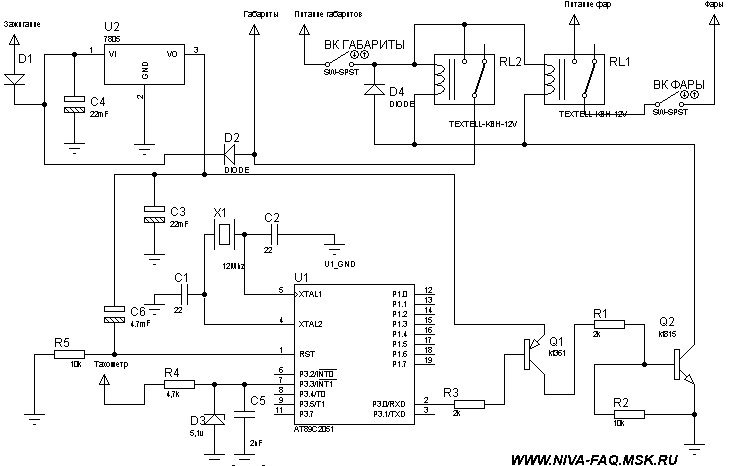

На схеме не показаны проводники питания микроконтроллера. Питание 5 В подается на 20-ю ногу контроллера. Земля - 10-я нога.

В качестве печатной платы была взята плата от "интеллектуального дворника" (если его таковым можно назвать) моей конструкции, с некоторыми доработками согласно приведенной схеме.

Устройство подключается к соответствующим клеммам включателя внешнего освещения:
- питание габаритов - розовый провод;
- габариты - белый с черной полосой;
- питание фар - синий с черной полосой;
- фары - зеленый;
- масса - черный;
- тахометр - коричневый провод красной колодки приборки (контакт 5).

Зажигание можно взять например с приборки или с включателя вентилятора печки.

В ВАЗ-21213 тахометр подключен к 3-ему контакту красной колодки. Возможно придется поставить резистор большего номинала вместо 4,7 К.

Схема, прошивка и чертеж платы (без доработок) имеются в прикрепленном файле: autolight2051.zip. В дополнение: вариант прошивки autolight2051_5.zip: задержка включения 5 сек, выключения 3 сек.

04.10.07.
