 Разъемы на полке
 Автор ALER

Дополнительные электрические устройства к автомобилю часто продаются с разъемом для подключения к прикуривателю. Антирадар, вентилятор салона, переноска, да мало ли что еще нужно подключить! А разъем прикуривателя один (да и прикуривать нужно). Имеющиеся в продаже разветвители прикуривателя, добавляющие только два разъема, громоздки и неэстетичны. Вот как я решаю эту проблему.

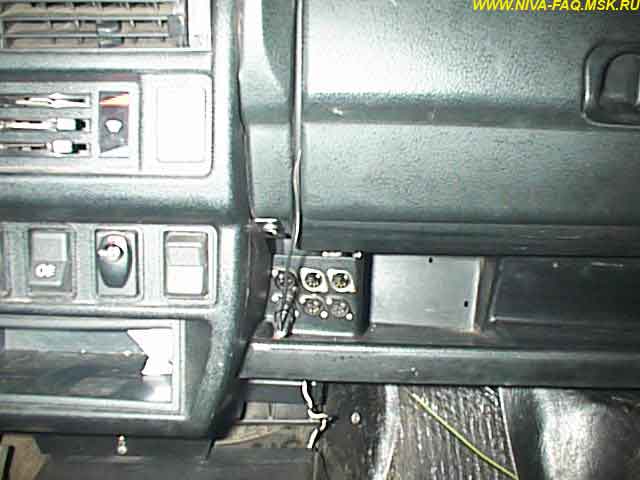

На полке под бардачком с левой стороны есть вертикальная поверхность, очень удобная для установки нескольких разъемов. Если использовать обычные магнитофонные пятиштырьковые "мамы", их можно поставить шесть штук:

Исторически сложилось так,  что контакты в таких разъемах нумеруются так: 1-4-2-5-3. Сначала (для моно) разъемы были трехштырьковыми: 1-2-3. Потом при переходе на стерео добавили контакты 4 и 5 в промежутки.

Принятая у меня распайка легко запоминается. При работающем двигателе номинальное напряжение в бортовой сети +14 В, соответственно, оно подается на дублированные соседние контакты 1 и 4. Контакт 2 традиционно соединен с массой - у меня тоже, и еще он запараллелен со следующим контактом 5 и корпусом разъема.

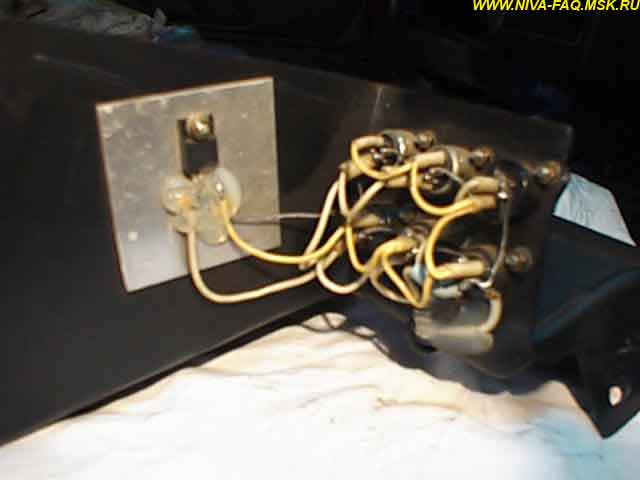

Контакт 3 - особенный. С обратной стороны полки поставлена микросхема - трехвыводный стабилизатор (7809, КР142ЕН8А). На контакт 3 он выдает стабилизированное напряжение +9В, например, для подключения переносного приемника. Цоколевка микросхемы такая: пластиком корпуса к себе, выводы вниз; тогда левый вывод - вход, средний - общий (масса), правый - выход. Между входом и общим, а также между выходом и общим нужно включить два керамических конденсатора емкостью не менее 0,33 мкФ непосредственно у выводов микросхемы (условие ее нормальной работы). Микросхема стоит на алюминиевой пластине, конденсаторы, припаянные прямо к выводам, залиты термоклеем.

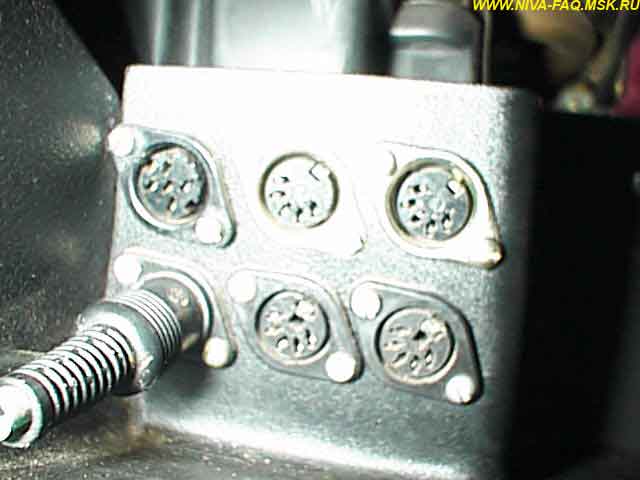

Обратите внимание на левый верхний разъем (второе фото). Его можно использовать для подключения каких-то специфических устройств (например, велокомпьютера и т. п.). Разъем тоже пятиштырьковый, но контакты расположены иначе. Его контакты 1, 2, 3 подключены так же, как у остальных разъемов, а на контакты 4 и 5 можно подать какие-то дополнительные сигналы. К примеру, для подключения тахометра можно подать сигнал с катушки зажигания (не забудьте поставить резистор не менее 10 КОм).

От полки идет витая пара из толстых проводов. На нижнем фото видно место, где она закреплена термоклеем. Провода проходят под обшивкой тоннеля и подключены к прикуривателю. Для упрощения монтажа изоляция штатных проводов у прикуривателя была аккуратно зачищена, затем на эти места были туго накручены концы проводов полки, а места скруток тщательно замотаны изоляционной лентой.

У всех покупаемых для своей Нивки электронных или электрических прибамбасов я сразу откусываю разъем под прикуриватель и припаиваю вместо него пятиштырьковую фишку (тщательно проверяя полярность).

Эту полку я переделал еще для своей первой Нивки. При покупке новой - переставил в нее полку из прежней. За  четыре года эксплуатации ни разу не было каких-либо проблем с разъемами. Единственный недостаток - трудно в темном и узком месте попасть штырями в гнезда.

ALER, 21.04.01.
