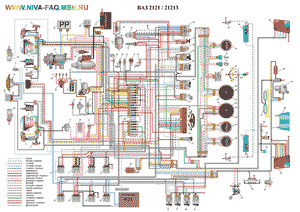

 Электрическая схема переходной модели ВАЗ-2121-21213
 Прислал RAN

От Ведущего FAQ: Я не совсем понял, что это за модель. Изображены противоугонная система, электрозамки, противотуманные фары, верхний блок предохранителей - волговский (таблица в конце статьи), электровентиляторы, приборы - от 2121. Но вверху схемы напечатано ВАЗ 2121/21213...

Автор сделал также интерактивный вариант этой схемы. Его можно открыть на сайте или скачать для автономного использования.

ALER



1 - боковые указатели поворота;
2 - передние фонари;
3 - фары;
4 - электродвигатели очистителей фар;
5 - звуковые сигналы;
6 - реле включения очистителей и омывателя фар;
7 - реле включения ближнего света фар;
8 - реле включения дальнего света фар;
9 - электродвигатель омывателя фар;
10 - датчик недостаточного уровня тормозной жидкости;
11 - штепсельная розетка переносной лампы;
12 - датчик контрольной лампы давления масла;
13 - датчик указателя давления масла;
14 - датчик указателя температуры охлаждающей жидкости;
15 - распределитель зажигания;
16 - свечи зажигания;
17 - электродвигатель стеклоочистителя;
18 - катушка зажигания;
19 - генератор;
20 - запорный клапан карбюратора;
21 - стартер;
22 - электродвигатель омывателя ветрового стекла;
23 - регулятор напряжения;
24 - реле контрольной лампы заряда аккумуляторной батареи;
25 - аккумуляторная батарея;
26 - реле стеклоочистителя;
27 - дополнительный блок предохранителей;
28 - основной блок предохранителей;
29 - выключатель контрольной лампы стояночного тормоза;
30 - выключатель контрольной лампы блокировки дифференциала;
31 - выключатель света заднего хода;
32 - выключатель контрольной лампы воздушной заслонки карбюратора;
33 - выключатель стоп-сигнала;
34 - электродвигатель отопителя;
35 - реле-прерыватель указателей поворота и аварийной сигнализации;
36 - дополнительный резистор электродвигателя отопителя;
37 - выключатель освещения приборов;
38 - переключатель света фар;
39 - переключатель указателей поворота;
40 - выключатель звуковых сигналов;
41 - переключатель стеклоочистителя;
42 - выключатель омывателя ветрового стекла;
43 - выключатель зажигания;
44 - выключатель наружного освещения;
45 - переключатель отопителя;
46 - выключатель очистителей и омывателя фар;
47 - прикуриватель;
48 - выключатель аварийной сигнализации;
49 - выключатели плафонов, расположенные в стойках дверей;
50 - указатель давления масла с контрольной лампой недостаточного давления;
51 - указатель уровня топлива с контрольной лампой резерва топлива;
52 - тахометр;
53 - контрольная лампа стояночного тормоза;
54 - контрольная лампа заряда аккумуляторной батареи;
55 - контрольная лампа воздушной заслонки карбюратора;
56 - спидометр;
57 - контрольная лампа наружного освещения;
58 - контрольная лампа указателей поворота;
59 - контрольная лампа дальнего света фар;
60 - реле-прерыватель контрольной лампы стояночного тормоза;
61 - контрольная лампа уровня тормозной жидкости;
62 - контрольная лампа блокировки дифференциала;
63 - указатель температуры охлаждающей жидкости;
64 - плафоны;
65 - датчик указателя уровня и резерва топлива;
66 - задние фонари;
67 - фонари освещения номерного знака;
68 - противотуманные фары;
69 - реле включения электровентилятора системы охлаждения;
70 - электровентилятор системы охлаждения;
71 - датчик включения электровентилятора системы охлаждения;
72 - реле включения противотуманных фар;
73 - реле отключения фар при выключении зажигания;
74 - реле блокировки стартера (от сигнализации) и отключения фар при запуске двигателя;
75 - реле обогревателя заднего стекла;
76 - реле электрозамка багажника;
77 - вольтметр;
78 - выключатель противотуманных фар;
79 - выключатель задних противотуманных фонарей;
80 - выключатель обогрева заднего стекла;
81 - выключатель электрозамка багажника;
82 - выключатель задних стеклоочистителя и стеклоомывателя;
83 - электорозамок багажника;
84 - плафон освещения багажника;
85 - выключатель освещения багажника (клавиша);
86 - выключатель освещения багажника (кнопка);
87 - электродвигатель омывателя заднего стекла;
88 - обогреватель заднего стекла;
89 - электродвигатель очистителя заднего стекла;
90 - дополнительный стоп-сигнал.
91 - контрольная лампа обогрева заднего стекла;
92 - контрольная лампа задних п/т фар;
93 - контрольная лампа передних п/т фар;
94 - контрольная лампа включения электровентилятора;

№ пред Ток Защищаемые цепи
1(25А) 20 Электрозамок багажника (силовая).
2(7,5А) 7,5 Электрозамки дверей.
3(15А) 5 Электровентилятор системы охлаждения. Реле включения электровентилятора.
4(10A) 2
3
Плафоны внутреннего освещения кузова. Звуковые сигналы. Штепсельная розетка переносной лампы. Прикуриватель. Лампы стоп-сигнала.
5(10А) 3 Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.
6(10А) 3 Правая фара (дальний свет)
7(10А) 3 Левая фара (ближний свет)
8(10А) 3 Правая фара (ближний свет)
9(5А) 2 Левый передний фонарь (габаритный свет). Контрольная лампа включения габаритного света. Правый задний фонарь (габаритный свет). Правый фонарь освещения номерного знака.
10(5А) 2 Правый передний фонарь (габаритный свет). Левый фонарь освещения номерного знака. Лампа освещения прикуривателя. Левый задний фонарь (габаритный свет). Лампы освещения приборов.
11(10А) 9 Стеклоочиститель и реле стеклоочистителя. Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Реле очистителей и омывателей фар (при не нажатой кнопке выключателя очистителей и омывателя фар). Электродвигатели очистителей фар при всех положениях щетки, кроме исходного. Электродвигатели задних стеклоочистителя и стеклоомывателя.
12(7,5А) 4 Контрольная лампа и указатель давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольная лампа включения ручного тормоза. Контрольная лампа уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа управления воздушной заслонкой карбюратора. Контрольная лампа заряда аккумуляторной батареи. Запорный клапан карбюратора. Тахометр. Лампы заднего хода в задних фонарях. Контрольная лампа блокировки дифференциала.
13(7,5А) 2 Регулятор напряжения. Обмотка возбуждения генератора. Вольтметр. Обогрев заднего стекла (катушка реле).
II-2(7,5А)   Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар). Электродвигатель омывателя фар. Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
II-3(7,5А) 3 Левая противотуманная фара.
II-4(7,5А) 3 Правая противотуманная фара.
II-5(10А) 6 Обогрев заднего стекла (силовая).
II-6(10А) 5 Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации.

 27.12.07.
