 Альбом схем электрических соединений 21214/2131 (2009 г.)
 Прислал Аноним

Альбом отсканирован. Ссылки с превьюшек ведут на открывающиеся в новом окне сканы страниц Альбома.

Обложка.

Лист 3. Содержание.

Схема электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131

4

Перечень элементов схемы электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131) 5

Схема электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4X4 (21214, 2131)

6

Схема электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4X4 (21214, 2131)

8

Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства LADA 4X4 (21214)

10

Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства LADA 4X4 (2131)

11

Приложение А.

Схема электрическая принципиальная комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)

12

Назначение контактов колодок комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131). Таблица 1

13

Элементы комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131). Таблица 2

14

Лист 4. Схема электрических соединений жгута проводов панели приборов в сборе автомобиля семейства 4х4 (21214, 2131)

Лист 5. Перечень элементов схемы электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131)

1 - реле дополнительное;
2 - реле-прерыватель указателей поворота;
3 - реле стеклоочистителя;
4 - выключатель зажигания;
5 - выключатель аварийной сигнализации;
6 - реостат;
7 - переключатель света фар указателей поворота;
8 - переключатель очистителя и омывателя ветрового стекли;
9 - блок предохранителей основной;
10 - блок предохранителей дополнительный;
11 - комбинации приборов;
12 - выключатель наружного освещения;
13 - выключатель очистителя заднего стекла;
14 - выключатель обогрева заднего стекла;
15 - выключатель заднего противотуманного огня;
16 - переключатель электродвигателя отопителя;
17 - дополнительный резистор электродвигателя отопителя;
18 - электродвигатель отопителя;
19 - реле дальнего света фар;
20 - реле ближнего гнета фар:
21 - реле обогрева заднего стекла;
22 - реле заднего противотуманного огня:
23 - прикуриватель;
24 - датчик включения дифференциала;
25 - выключатель сигнала торможения;
26 - выключатель лампы света заднего хода;
27 - выключатель контрольной лампы ручного тормоза;
28 - осветитель;
29 - осветитель;
30 - колодка жгута панели приборов к жгуту переднему:
31 - колодка жгута панели приборов к жгуту переднему;
32 - колодка жгута панели приборов к жгуту системы зажигания;
33 - колодка жгута панели приборов к жгуту заднему:
34 - колодка жгута панели приборов к жгуту заднему.

А1, А2 - точки заземления жгута проводов панели приборов.
A3 - точка заземления электродвигателя отопителя.
Жгут проводов панели приборов в сборе - 21214-3724030-60.
Провод соединения добавочного резистора и электродвигатели отопителя к сборе - 2105-3724040.

Лист 6. Схема электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4x4 (21214, 2131)

Лист 7. Перечень элементов схемы электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4x4 (21214, 2131)

1 - контроллер;
2 - электровентилятор системы охлаждения двигателя правый;
3 - электровентилятор системы охлаждения двигателя левый;
4 - колодка жгута системы нажигания к жгуту проводов заднему (LADA4x4 (21214)); колодки жгута системы зажигания к жгуту проводов датчика уровня топлива (LADA 4x4 (2131));
5 - датчик кислорода управляющий;
6 - датчик кислорода диагностический;
7 - индикатор состояния системы;
8 - блок управления АПС-4;
9 - датчик фаз;
10 - датчик детонации;
11 - датчик неровной дороги;
12 - колодка диагностики;
13 - датчик скорости;
14 - регулятор холостого хода;
15 - датчик температуры охлаждающей жидкости;
16 - датчик положения колончатого вала;
17 - электромагнитный клапан продувки адсорбера;
18 - датчик массового расхода воздуха;
19 - датчик положения дроссельной заслонки;
20 - колодка жгута системы зажигания к жгуту панели приборов;
21 - колодки жгута системы зажигания к жгуту проводов заднему и выключателю плафона освещения салона в стойке двери водителя;
22 - реле зажигания;
23 - реле электробензонасоса;
24 - реле электровентилятора левого;
25 - реле электровентилятора правого;
26 - катушка зажигания;
27 - свечи зажигания;
28 - форсунки;
29 - блок предохранителей ЭСУД;
30 - предохранитель цепи питания контроллера;
31 - клемма жгута системы зажигания к дополнительному реле стартера;.
32 - колодки жгута системы зажигания и жгута форсунок.

Al, A2 - к клемме "плюс" аккумуляторной батареи.
Bl, B2, ВЗ - точки заземления жгута системы зажигания.
Жгут проводов системы зажигания в сборе - 21214-3724026-97.
Жгут проводов форсунок в сборе - 21214-3724036.

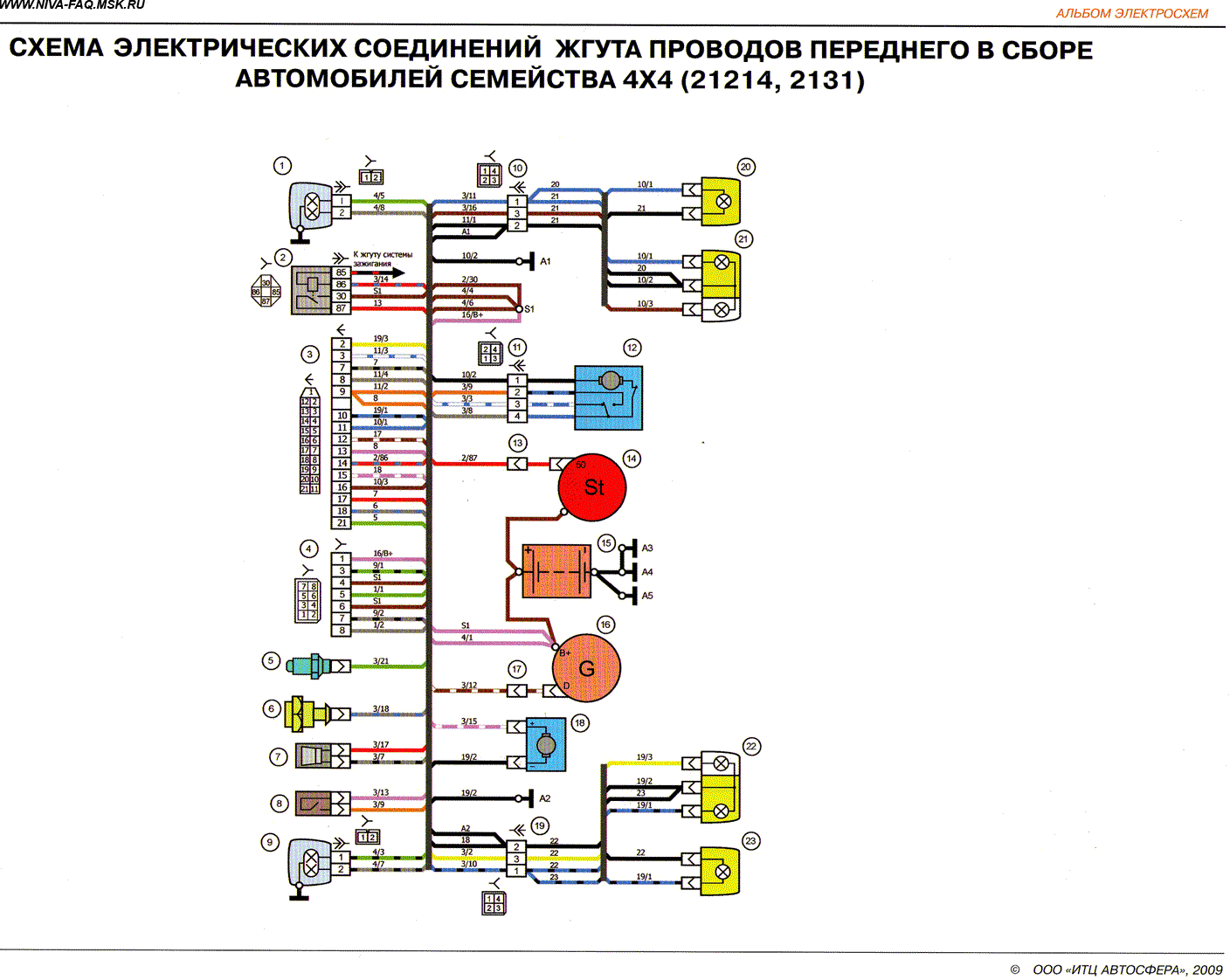

Лист 8. Схема электрических соединений жгута проводов переднего в сборе автомобилей семейства 4х4 (21214, 2131)

Лист 9. Перечень элементов схемы электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4x4 (21214, 2131)

1 - фара правая;
2 - дополнительное реле стартера;
3 - колодка жгута переднего к жгуту панели приборов;
4 - колодка жгута переднего к жгуту панели приборов;
5 - датчик температуры охлаждающей жидкости;
6 - датчик контрольной лампы давления масла;
7 - сигнал звуковой;
8 - датчик уровня тормозной жидкости;
9 - фара левая;
10 - колодки жгута переднего и жгута подфарника и бокового указателя поворота правого
11 - колодки жгута переднего и электродвигателя стеклоочистители;
12 - электродвигатель стеклоочистителя;
13 - колодки жгута переднего брызговика и провода соединительного стартера;
14 - стартер;
15 - батарея аккумуляторная;
16 - генератор;
17
18 - электродвигатель омывателей;
19 - колодки жгута переднего и жгута подфарника и бокового указателя поворота левого;
20 - боковой указатель поворота правый;
21 - подфарник правый;
22 - подфарник левый;
23 - боковой указатель поворота левый.

A1, A2 - точки заземлении жгута проводов переднего.
A3 - точка заземления провода массы капота.
А4, А5 - точки заземления и провода соединительного двигатели с аккумуляторной батареей и корпусом.
Жгут проводов передний в сборе - 21214-3724010-71.
Жгут проводов подфарника и бокового указателя поворота правый в сборе - 21213-3724020.
Жгут проводов подфарника и бокового указателя поворота левый в сборе - 21213-3724021.
Жгут проводов соединительный аккумуляторной батареи и стартера в сборе - 21213-3724070-11.
Провод соединительный генератора и переднего жгута в сборе - 21214-3724068.
Провод соединительный стартера и переднего жгута в сборе - 2101-3724060.
Провод соединительный двигателя с аккумуляторной батареей и корпусом в сборе 21214-3724080-21.
Провод массы капота в сборе 21213-3724091.

Лист 10. Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства 4х4 (21214)

Перечень элементов:

1 - колодки жгута заднего к жгуту панели приборов;
2 - колодки жгута заднего к жгуту панели приборов;
3 - колодка жгута заднего к жгуту системы зажигания;
4 - включатель плафона освещения салона в стойке двери водителя;
5 - включатель плафона освещения салона в стойке двери пассажира;
6 - плафон освещения салона левый;
7 - плафон освещения салона правый;
8 - электробензонасос с датчиком указателя уровня топлива;
9 - элемент от обогрева заднего стекла;
10 - дополнительный сигнал торможения;
11 - фонарь правый;
12 - фонарь левый;
13 - фонарь освещения номерного знака;
14 - фонарь освещения номерного знака;
15 - электродвигатель очистителя заднего стекла;
16 - электродвигатель омывателя заднего стекла.

А1 - точка заземления провода массы обогрева заднего стекла.
А2 - точка заземления фонаря правого.
A3 - точка заземлении фонаря левого.
А4 - точка заземлении жгуга проводов корпуса фонарей освещения
номерного знака.
А5-А8 - точки заземлении жгута проводов заднего в сборе.
Жгут проводов задний в сборе - 2I214-3724210-10.
Жгут проводов корпуса фонарей освещения номерного знака в сборе - 21214-3724214.
Провод массы обогрева заднего стекла 21214-3724094.

Лист 11. Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства 4х4 (2131)

Перечень элементов:

1 - колодка жгута заднего к жгуту панели приборов;
2 - колодка жгута заднего к жгуту панели приборов;
3 - включатель плафона освещения салона в стойке двери водителя;
4 - включатель плафона освещения салона в стойке правой передней двери;
5 - включатель плафона освещения салона в стойке правой задней двери;
6 - включатель плафона освещения салона в стойке левой задней двери;
7 - плафон освещения салона;
8 - колодки жгута заднего и жгута датчика уровня топлива;
9 - элемент обогрева заднего стекла;
10 - дополнительный сигнал торможения;
11 - фонарь правый;
12 - фонарь левый;
13 - электробензонасос с датчиком указателя уровня топлива;
14 - колодка жгута заднего к жгуту системы зажигания;
15 - фонарь освещения номерного знака;
16 - фонарь освещения номерного знака;
17 - электродвигатель очистителя заднего стекла;
18 - электродвигатель омывателя заднего стекла.

А1 - точка заземления плафона освещения салона.
А2 - точка заземления провода массы обогрева заднего стекла.
A3 - точка заземления фонаря правого.
А4 - точка заземления фонаря левого.
А5 - точка заземления жгута проводов датчика уровня топлива в сборе.
А6 - точка заземления жгута проводов корпуса фонарей освещения номерного знака.
А7 - точка заземления жгута проводов заднего в сборе. Жгут проводов корпуса фонарей освещения номерного знака в сборе -21214-3724214.
Жгут проводов датчика уровня топлива в сборе - 2131-3724037 Жгут проводов задний в сборе - 2131-3724210-20. Провод массы обогрева заднего стекла 21214-3724094.

Лист 12. Приложение А. Схема электрическая принципиальная комбинации приборов автомобилей семейства Лада 4х4 (21214, 2131)

Лист 13. Продолжение Приложения А. Назначение контактов колодок комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)

Таблица 1

Контакт

Адрес



Колодка X1

1

К клемме 15 выключателя зажигания

2

К коммутатору

3

К выключателю освещения приборов

4

К контроллеру системы управления двигателем

5

К клемме массы "-"

6

К клемме "50" выключателя зажигания

7

К датчику уровня тормозной жидкости

8

К датчику аварийного давления масла

9

К датчику блокировки дифференциала

10

К клемме "W" датчика уровня топлива

11

К реле ремней безопасности

12

К выключателю сигнализатора стояночного тормоза

13

Резерв



Колодка Х2

1

К фарам (дальний свет)

2

К главному выключателю света

3

Резерв

4

К реле указателей поворота

5

К клемме "61" генератора

6

Резерв

7

К датчику указателя температуры

8

К контроллеру системы управления двигателем

9

К клемме "Т" датчика уровня топлива

10

К контроллеру системы управления двигателем

11

К выключателю обогрева заднего стекла

12

К выключателю задник противотуманных фонарей

13

Резерв

Лист 14. Продолжение приложения А. Элементы комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)

Таблица 2

Поз. обозначение

Наименование

Кол.

Примечание



Лампа А12-1.2-1 ТУ16-90 ИКАЯ 675134.004 ТУ





Н1-НЗ

Лампы освещения комбинации приборов

3



Н4

Сигнализатор стояночного тормоза

1

Цвет светофильтра - красный

Н5

Сигнализатор ремней безопасности

1

Цвет светофильтра - красный

Н6

Сигнализатор резерва топлива

1

Цвет светофильтра - оранжевый

Н7

Сигнализатор блокировки дифференциала

1

Цвет светофильтра - оранжевый

Н8

Сигнализатор аварийного давления масла

1

Цвет светофильтра - красный

Н9

Сигнализатор неисправности рабочих тормозов

1

Цвет светофильтра - красный



Лампа А12-3-2 ТУ16-90 ИКАЯ 675134.004 ТУ





Н10

Сигнализатор заряда аккумуляторной батареи

1

Цвет светофильтра - красный



Лампы А12-1,2-1 ТУ 16-90 ИКАЯ 675134.004 ТУ





Н11

Сигнализатор указателя поворота

1

Цвет светофильтра - зеленый

Н12

Сигнализатор главного включателя света

1

Цвет светофильтра - зеленый

Н13

Сигнализатор дальнего света фар

1

Цвет светофильтра - синий

Н14

Сигнализатор задних противотуманных фонарей

1

Цвет светофильтра - оранжевый

Н15

Сигнализатор обогрева заднего стекла

1

Цвет светофильтра - оранжевый

Н16

Сигнализатор неисправности электронной системы управления двигателем

1

Цвет светофильтра - оранжевый

Лист 15. Окончание Приложения А.

Продолжение таблицы 2

Поз. обозначение

Наименование

Кол.

Примечание

Р1

Тахометр электронный 37.38I3 ТУ 37.453.040-81

1



Р2

Приемник указателя температуры 37.3807 ТУ 37.453.040-80

I



Р3

Приемник указателя уровня топлива 35.3806 ТУ 37.453.050-81

1



Р4

Спидометр 54.3802 ТУ 37.453.044-80

1



R1-R5

Резистор

5

Функционально входит в состав комбинации приборов

VD1, VD2

Диод

2

Функционально входит в состав комбинации приборов



Колодки и контакты по ОСТ 37.003.032-88





X1

Колодка штыревая 502213

1

Цвет красный

Х2

Колодка штыревая 502213

1

Цвет белый


Благодарю за помощь участников форума мурмуру и Che.

15.04.10.
