 Защита картера
 Автор G8.

На 214-й штатный лист железа закрывающий мотор снизу, назвать защитой язык не поворачивается. До кучи поролоновая звукоизоляция на нем отнюдь не способствует его долгой жизни. На днях соорудил себе замену. Вот чертеж:

Сделали из 3 мм листа, но думаю 2,5 более оптимален - полегче немного.

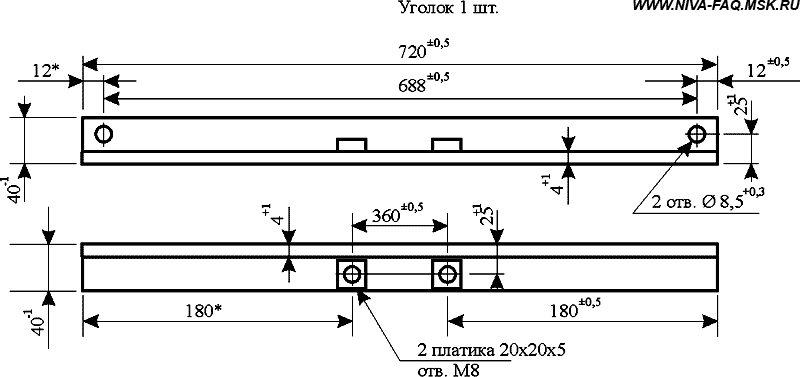

Чтобы ее крепить, еще нужен вот такой уголок:

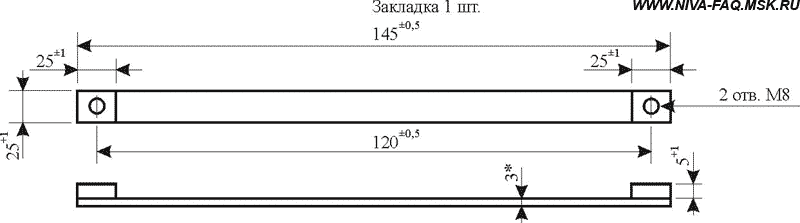

Ну и для полного комплекта вот такую закладку впереди вместо гаек:

Лобовой лист защиты остается штатный.

Сначала крепим уголок на штатные места сзади. К нему крепим основное "корыто". Подпираем снизу и сверлим два отверстия в лобовом листе. У лобового листа может быть придется подрезать немного лапку, которой он на балку крепится - мешает плотному прилеганию нового листа к балке, там можно просто ножовкой отрезать.

Еще, отверстие под пробку РПМ оставить, как тут нарисовано - будет грязь набиваться, поэтому вырезал лист миллиметровой оцинковки, чуть побольше отверстия и приклепал снизу. Вообще не делать этого отверстия побоялся - от удара снизу таким прочным листом может пробку РПМ или выбить или вообще расколоть корпус через нее.

Да, еще, наклеил внутрь виброизоляции для снижения шумов, ну и гидроизоляция типа, но это уже на любителя.

Если штатные крепления сзади начнут ломаться, то придумаю что-нибудь для их усиления. Пока и так нормально.

Фотографий нет, может потом добавлю.

04.06.07.

Наконец-то испытания позади и можно дописать эту статью.

Ну, во-первых, штатные кронштейны спустя два года все-таки начали трещать, поэтому заменил их на такие же, но из металла тройки.

А во-вторых, защита эта изначально проектировалась с дополнением в виде бульбы, которая служит в основном для того, чтобы проминать снег зимой. То есть, чтобы передок не вис плоскостью защиты на спрессованном под ней снегу. Летом она служит естественным ограничителем проходимости :) в случае повисания передка на бульбе в 90 процентах случаев удается отъехать назад. Именно для этого задний угол бульбы много положе переднего.

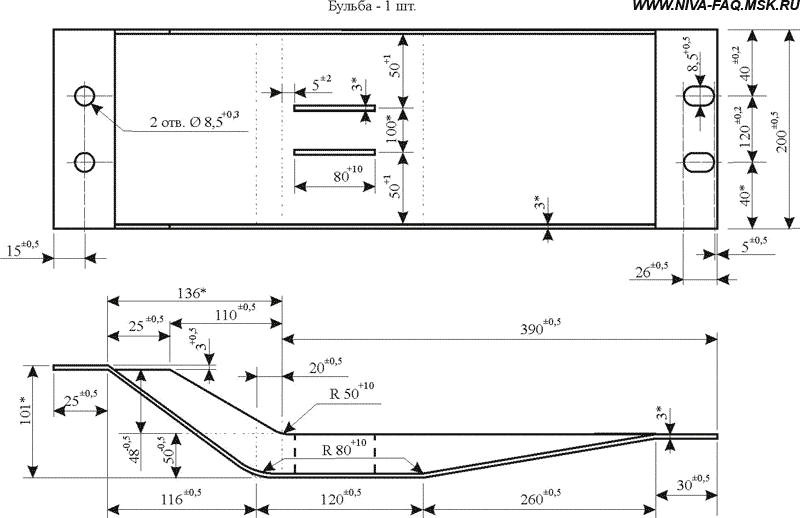

В первом варианте бульба была узкой, сильнее свисала вниз, и ее угол сильнее выступал вперед.

Испытания показали, что в снегах она выполняет свою задачу на отлично, но летом часто и неприятно стучится о колею или даже при переезде нетолстых деревьев.

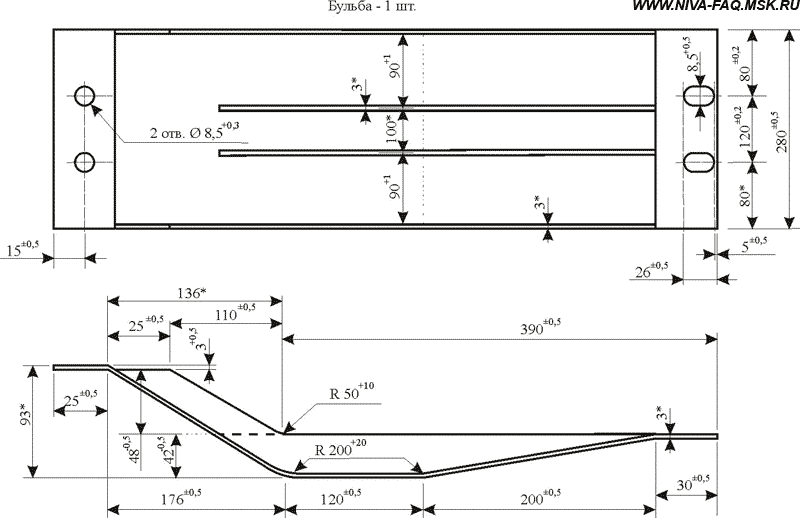

Поэтому в конце концов был установлен второй вариант:

Бульба в снегах работает почти так же, но задевает за колею значительно реже, а случаев удара при переезде нетолстых деревьев вообще не было.

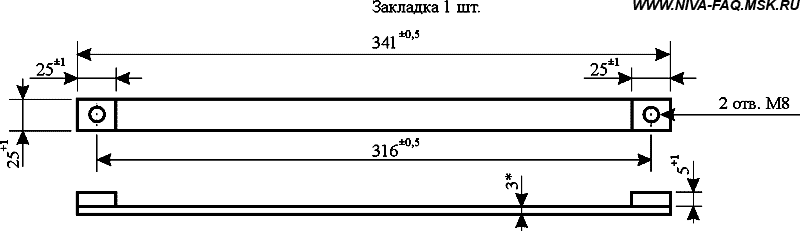

Задняя часть бульбы крепится болтами непосредственно к защите (те самые два платика с резьбой на 8). А передняя точно так же, как сама защита, непосредственно к лобовому щиту. Там тоже ставится закладка вместо гаек:

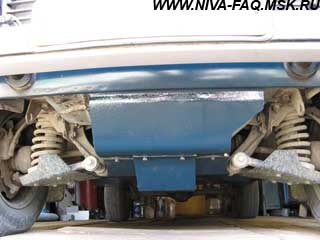

Выглядит это все примерно вот так:

Примерно, потому что это первый вариант, фотографии второго у меня нет :)

Надо отметить что машина сама по себе приподнята за счет пружин от ШНивы, под бульбой ровно 200 мм, в снегу в выемке от бульбы остается след от шишки заднего моста.

13.02.09.
