 Расширители арок
 Авторs YEgory и shs_sf

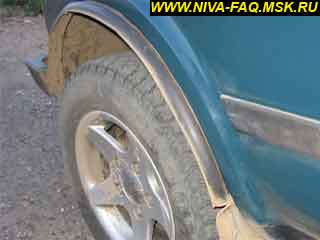

Такие расширители арок используются уже на четырех Нивах, которые прошли через нашу семью, на двух из них сейчас ездим. После установки таких расширителей и колес 205/75R15 борта стали значительно меньше пачкаться, и меньше грязи летит в открытое окно. Рекомендую:-)

Материалы - локеры из полиэтилена с загнутыми краями (термопластичные) производства С.-Петербург наиболее точно подходят по форме, резиновый уплотнитель шириной 3 см (лучше больше), скобы из железной проволоки (желательно нержавейка).

Перед установкой локера надо феном (я делал паяльной станцией - что было под рукой) нагреть отбортовку локера и отогнуть её (распрямить):

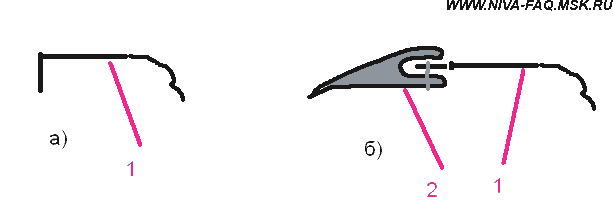

Разрез - а) локер до обработки, б) локер после обработки – 1 - локер, 2-уплотнитель, синим цветом обозначена скоба. На передних локерах отбортовку распрямляем полностью, а на задних можно от середины до конца:

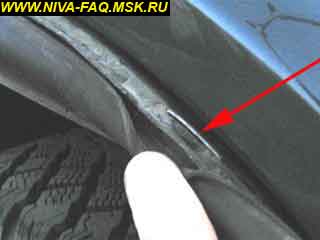

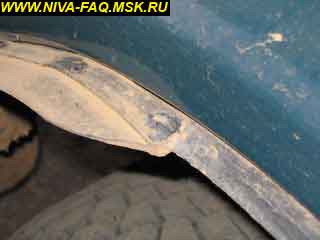

Расширители надо устанавливать после установки локера, намазать клеем и скрепить нижнюю часть уплотнителя и локер скобами, концы скоб скручивать внизу, чтобы не поцарапать крыло:

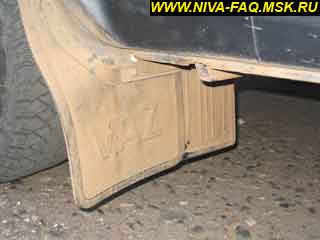

Впереди также становим новый брызговик, который заходит на боковину (вроде от восьмерки) и смещаем к центру старый, чтобы камешки поменьше били по днищу:

Для этого пришлось изготовить более длинную планку крепления брызговиков и приварить к ней болты.

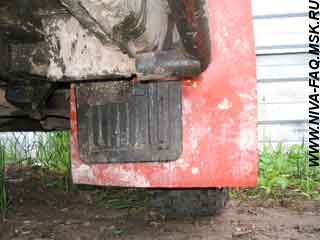

Сзади также ставим доп. брызговик, а за ним со смещением к центру родной более жесткий на новую длинную планку - не удалось найти широкий и жесткий брызговик. Хотя на авторынках продаются комплекты брызговиков типа Sparko - подрезаешь по месту и готово - цвета любые, только они похоже сделаны из линолеума, летом при 40 км/ч они уже параллельны дороге, а зимой дубеют и ломаются - короче пижонство, особенно на М-412, "копейке" или Оке.

Пороги покрыл антигравием Tectyl (спрей), а нижнюю часть дверного проема жидкой пластмассой Tectyl (мажется кисточкой) и антигравием Tectyl. Пластмасса через сутки твердеет, и пассажиры, которые залезают на заднее сиденье, примерно за год стирают это покрытие на углах, ребрах - в общем, вещь полезная, бережет кузов.

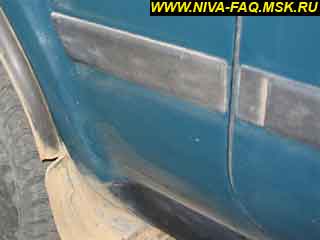

Вдоль боковин кузова наклеил защитные пласмассово-резиновые полоски:

Теперь дверь соседней машины не поцарапает мою, а то на старой Нивке, купленной с рук, двери были в вертикальных полосках. Только надо оторвать нафиг узкий двухсторонний скотч с этих полосок и приклеить нормальный широкий в три ряда, чтоб держалось. А то будет, как на ВАЗ-2115 и на крокодиле ВАЗ-2131, где эти элементы внизу дверей отпадают через полгода.

Гилёв Игорь, г. Ижевск (YEgory). 23.07.04.

*  *  *

Идея сделать расширители колесных арок пришла в голову сразу же после установки колес 29”. Вопрос, как именно и из чего, бродил в моей голове около месяца, а потом заменился просто ленью, и поэтому я зиму ездил без расширителей, чем очень был недоволен. Но пришла весна, а за ней и лето, и я, наконец, сподобился на создание этого шедевра.

Я не выкидывал подкрылки и хотел их оставить особенно для задних колес. К сожалению, передние крылья имеют более замысловатую внутреннюю поверхность, и поэтому подкрылок после обработки феном сильно искорежился, что приводило к подтиранию его колесом даже в не крайних положениях. Справедливости ради надо упомянуть, что даже без каких-либо подкрылков и расширителей колеса цепляют за внутренний задний край арки при крайних положениях руля. Колеса Я-569 (235/75R15) на дисках с ЕТ35 при чуть просевших пружинах и без какого либо дополнительного вмешательства в подвеску.

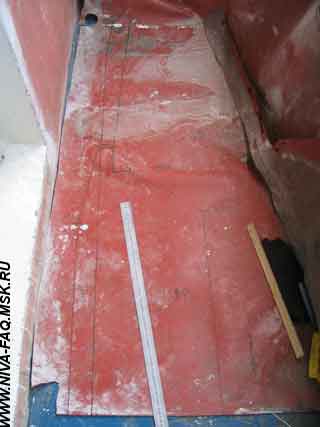

Итак, я использовал обычный советский старинный грязный линолеум, который не смог найти нигде, кроме как у товарища в гараже, который все мечтал его выкинуть:

Возможно, другой тип тоже подойдет, но, думаю, материал должен быть достаточно тонким и максимально жестким но не жестче резины, потому что расширитель, как потом станет видно, переходит в грязевой пыльник, расширяя его, а при движении задним ходом в «не асфальте» его может оторвать.

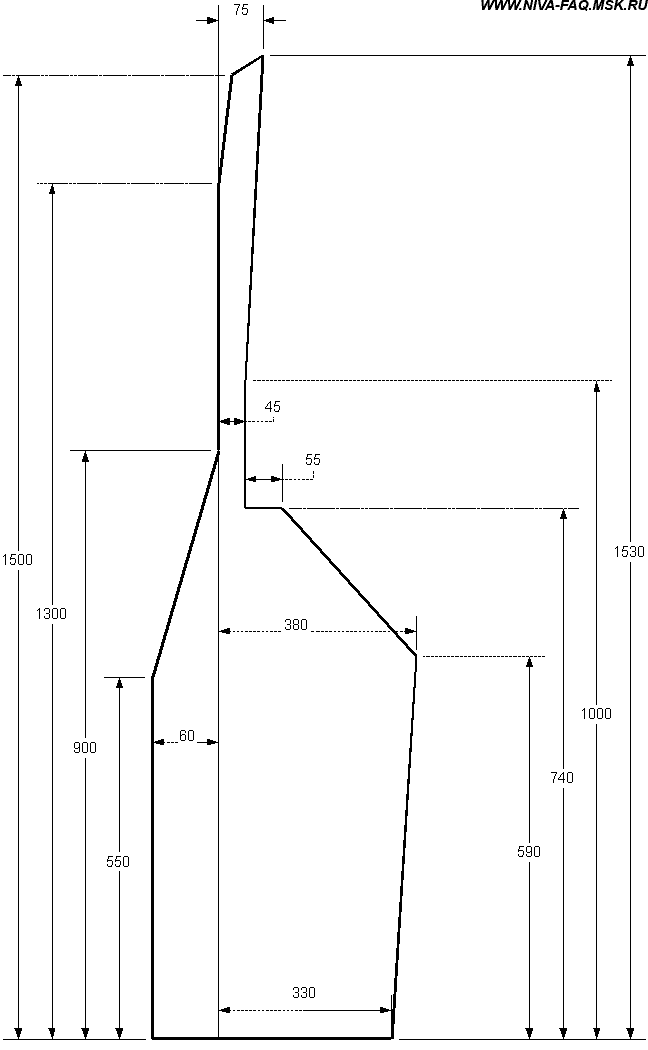

Конечно, я сначала сделал кое-как и потом, уже сняв заготовку и вырезав более-менее по линейке будущие расширители, снял с них мерку:

Конечно, размеры, возможно, несколько неточны, но потом всегда можно подрезать по месту. Мне этого делать не пришлось, но может кому-то не очень понравиться форма.

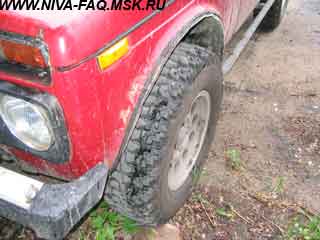

Сначала было так:

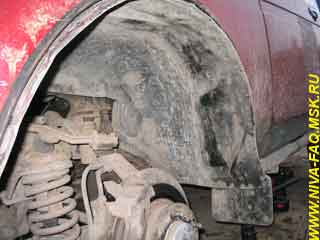

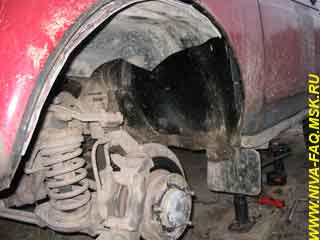

Снимаем колесо и видим подкрылок:

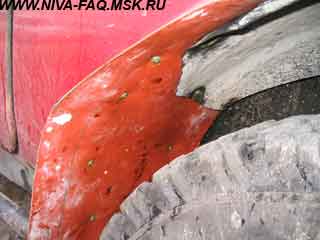

Затем срезаем заднюю часть подкрылка. Можно прямо на автомобиле, ибо материал подкрылка отлично режется китайским канцелярским ножом. Верхний срез по моей задумке должен проходить чуть ниже верхней части проема.

Объясню: есть в крыле объемная полость, которая служит непонятно для чего? но туда отводится, например, вода из-под уплотнителя лобового стекла. Эта полость обычно закрыта железными накладками со стороны колеса. Я бы вот рекомендовал или снять эти железки, чтобы открыть полость, или как минимум отрезать снизу треть, чтобы дать выход грязи, скапливающейся в полости, а также проветривать ее. Это как деревянный дом – если закрыть стены, то сгниет все очень быстро, а если не закрывать, то стены прослужат дольше, ибо меньшее время на них будет присутствовать влага.

Так вот, за точку привязки я выбрал верхнее отверстие в отбортовке крепления защиты это полости. Это точка, где будет саморез, который крепит верхнюю часть расширителя и заднюю часть остатка подкрылка.

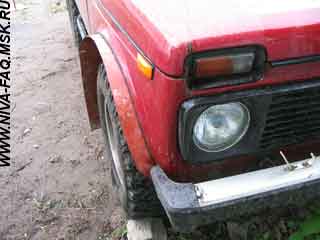

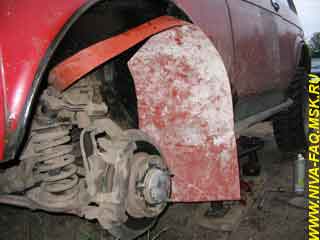

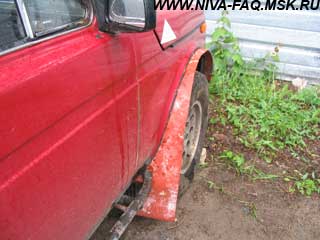

Навешиваем расширитель и затем прикручиваем на место подкрылок. Конечный вариант:

Есть несколько моментов, которые я хотел бы сразу обозначить перед читателем.

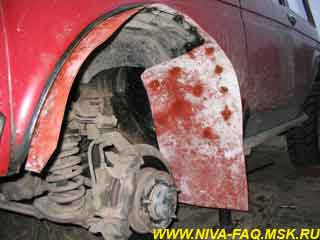

По моей идее я расширил пыльник колеса, потому что грязь летит из-под колеса не только наружу автомобиля, но и на нижнюю часть порога и просто на днище, что не прибавляет кузовному железу и антикоррозионной обработке долголетия.

Спереди тоже необходима отбортовка над колесом – меня должны понять те, кто буксовал в жидкой грязи задним ходом и потом протирал лобовое стекло лопатой от грязи. Другой вопрос, что большая отбортовка в этом месте может загибаться набегающим потоком при движении по трассе и в небольшом повороте касаться колеса. Нужно что-то среднее, но лучше сделать немного больше и потом обрезать, чем потом менять весь расширитель.

Picture 004.jpg

Еще один момент это то, что совершенно непонятно достаточная ширина расширителя в различных местах. В верхней части он должен быть минимален, а в задней - максимален. К тому же крепить расширитель несколько не удобно, потому что практически нет точек привязки и становиться видно достаточно поздно, что конструкция поставлена криво или недостаточно низко или высоко.

Думаю, что, когда найду оптимальные размеры вылета расширителя, я дополню эту статью.

shs_sf, 03.06.05.
