 Монтаж сигнализации Pantera SLK 20 (версия 3) на ВАЗ-21213
 Автор Pit2121

Прочитайте на сайте www.autoelectric.ru рекомендации по установке автосигнализации, полезные советы и посмотрите внешний вид.

Pantera SLK 20 (версия 3) отличается от сигнализации Pantera SLK 25 (версия 3) тем, что в ней отсутствуют встроенные реле для управления ЦЗ (центральным замком). Вместо 6-контактного разъема имеется двухконтактный, а реле управления ЦЗ нужно поставить внешние.

Сами реле и блок Pantera SLK 20 можно смонтировать вместе на монтажной пластине (из комплекта центрального замка - ЦЗ).

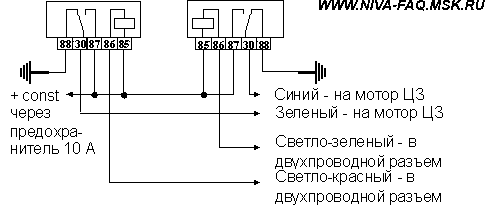

Для управления центральным замком надо собрать два реле Saturn SCB-1-M-1240 на 40 А, 12 V или реле на 5 ножек типа: 90.3747 на 20/30 А, 12 V (применяются на ВАЗ 2108) согласно следующей схеме:

На клемму № 86 катушки первого реле (запирание ЦЗ) подключаем провод "светло-красный" от двухконтактного разъема (он сбоку блока Pantera SLK 20). На клемму № 86 катушки второго реле (отпирание ЦЗ) подключаем провод "светло-зелёный" от того же двухконтактного разъема .
Клеммы №85 обоих реле соединяем перемычкой и выводим на дополнительный предохранитель 10 А, который запитываем от постоянного (+) со свободной клеммы предохранителя №10 в штатном блоке предохранителей ВАЗ 21213.

Остальной монтаж, подключение, программирование и настройка автосигнализации Pantera SLK 20 (версия 3) полностью аналогичен монтажу сигнализации Pantera SLK 25 (версия 3) на ВАЗ-21213.

Pit2121, 04.01.03.
