 Автор Володюшка

Когда-то давно со своим напарником и другом приходилось менять кузова на аварийных Нивах. Сразу же на голом кузове делали шумоизоляцию. В качестве шумоизолирующего материала использовали герлен. Им обклеивали кузов (со стороны салона) от нижней рамки лобового стекла до задней двери. Эффект был заметен сразу - уровень шумов становился ниже.

В этот раз хочу представить уникальный материал, с фотографиями по шумоизоляции Нивы.

Новую машину разобрал полностью. В качестве шумоизоляции был выбран шведский материал Noisebuster. Причём для моторного отсека свой, для пола так же свой и т. д. Всего шесть видов и все самоклеящиеся.

Материалы:
№1 Шумоизолирующий вспененный открытоячеистый материал с защитной алюминизированной плёнкой толщиной 12 мм. Снижает внешние шумы и обладает низким коэффициентом теплопроводности. Коэффициент шумопоглощения до 95% в диапазоне от 1000 Гц до 2000 Гц.
№2 Вибродемпфирующий битумный материал с защитной алюминиевой фольгой толщиной 2 мм. Устойчив к агрессивным средам.
№3 Вибродемпфирующий битумный ламинат. Самый эффективный материал из гаммы Noisebuster толщиной 4 мм.
№4 Битуминизированный картон со специальным вибродемпфирующим слоем, толщиной 1,5 мм.
№5 Вибродемпфирующий битумный ламинат, толщиной 2 мм.
№6 Материал 1+5 склеенные вместе.

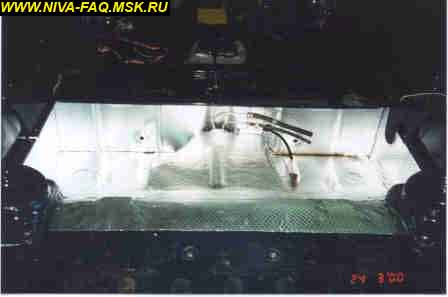

Бензобак демонтирован и пол под ним обклеен материалом №2.

Потолок. Для того, что бы снять потолок, были демонтированы лобовое и боковые задние стёкла. Штатное стекловолокно, приклеенное к потолку, удалено полностью и навсегда. Очистил щёткой всю поверхность от остатков стекловолокна и приклеил материал №4, а сверху него материал №1.

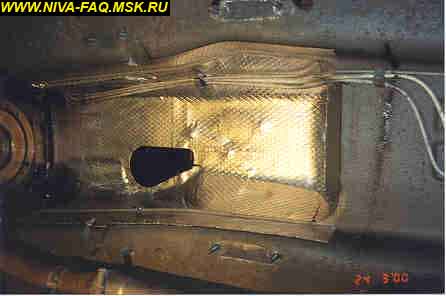

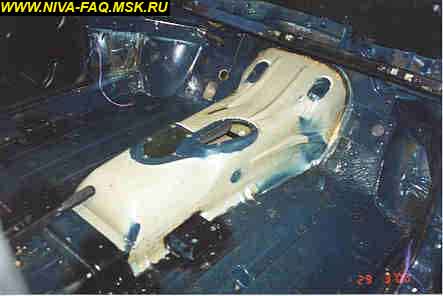

Кожух коробки передач. Сцепление решили поменять сразу же на импортное, поэтому снизу, после снятия КПП, проклеили материалом №2. Сверху (со стороны салона) штатная шумоизоляция удалена полностью из-за того что плохо приклеена на заводе (а точнее местами вообще не приклеена) и наклеен материал №3.
Коробку перебрал сразу же, т. к. уже шумел подшипник первичного вала (пробег 227 км). Гайка хвостовика вторичного вала (на 30) зафиксирована специальным герметиком для того, что бы не отворачивалась самопроизвольно.

После установки раздаточной коробки на место, ручки управления обернул материалом №5.

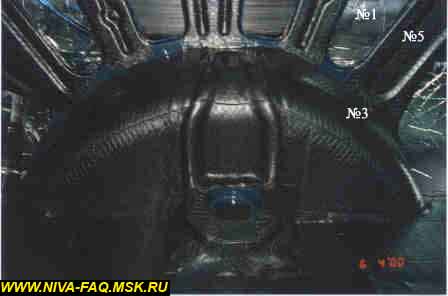

Задние крылья проклеены материалом №3. Сверху него поклеен шумопоглощающий материал №1. Усилители обклеены материалом №5. На пластмассовую обивку задних крыльев изнутри наклеен обычный поролон толщиной 1 см. Арка заднего крыла так же проклеена материалом №3.

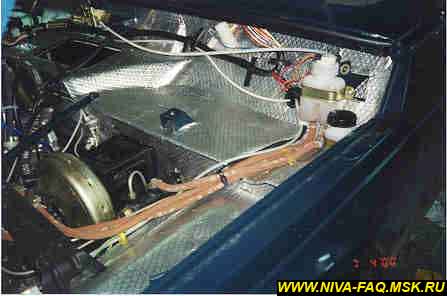

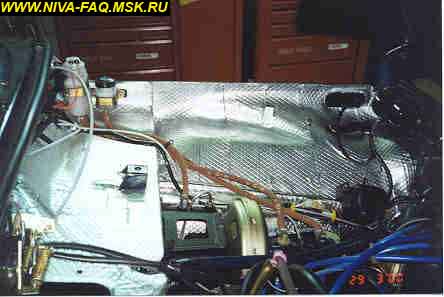

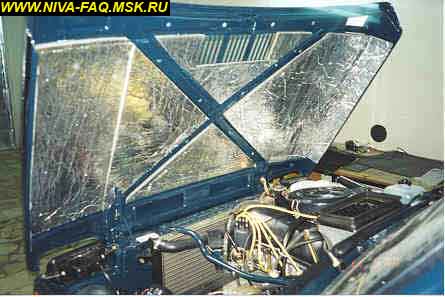

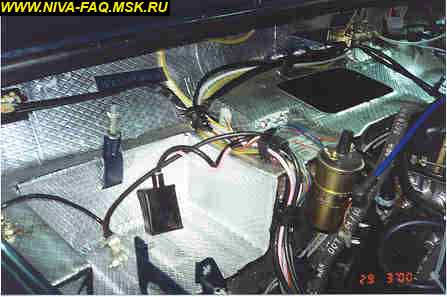

Моторный отсек был обклеен материалом №2 до лонжеронов. Всё сделано встык, ни одного нахлёста. Удалось даже поклеить за двигателем. Так же обклеен кожух воздухозаборника печки. Капот сделан материалом №6.

Пластмасса. Со стороны салона печка, её воздуховоды и все остальные пластмассовые части и детали салона автомобиля обклеены материалом №5.

Двери. С передних дверей удалена штатная шумоизоляция. Под ней уже образовался небольшой налёт коррозии в тех местах, где она была плохо приклеена. Металл очищен от коррозии и на него наклеен материал №4, сверху которого наклеен материал №1. На обивку передних дверей с тыльной стороны наклеен пористый полиэтилен. Задняя дверь сделана так же, как и передние, но на пластмассовую обивку задней двери наклеен поролон толщиной 1 см.

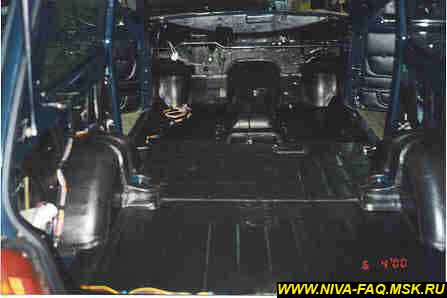

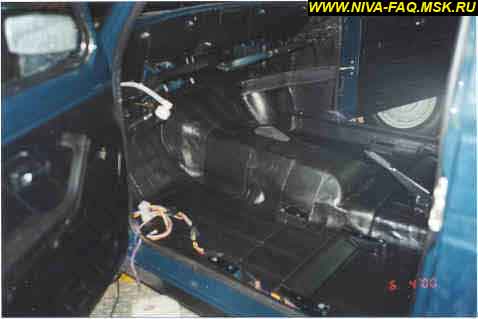

Со стороны салона всё обклеено материалом №3 от нижней рамки лобового стекла до задней двери.

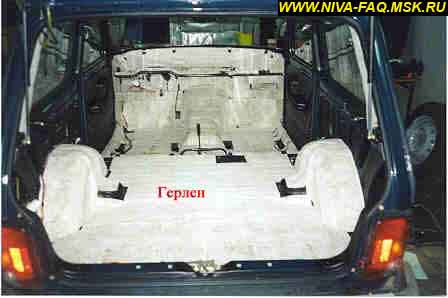

После того как вся машина была полностью обклеена шведским шумоизолирующим материалом, сверху него положил герлен. Он тоже самоклеящийся. На герлен положил штатную Нивскую шумоизоляцию.

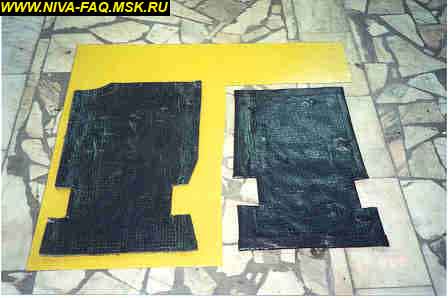

Коврики под ногами водителя и пассажира обёрнуты материалом №5 для того, что бы они не впитывали воду и влагу.

С шумоизоляцией закончено. Осталось дело за малым - собрать машину. Многие отверстия пришлось пересверливать и использовать саморезы большей длины.

Противотуманные фары врезаны в бампер



Пробная поездка. Сажусь в машину и закрываю дверь. Она закрывается как у хорошей дорогой иномарки - приглушённо, а не со звуком консервной банки. Запускаю двигатель, шум от мотора едва слышен - в салоне тихо. Начинаю движение. Идёт легко, разгоняется быстро. Шум от коробки и раздатки стал намного меньше. При скорости 110 км/ч совершенно спокойно разговариваю с пассажиром не повышая голоса. Загорается красный сигнал светофора. Останавливаюсь и прислушиваюсь, работает ли двигатель?!

Перед тем как сделать пробную поездку на Ниве, проехал на "городском джипе" Merсedes ML 320. Нива оказалась ненамного шумнее Мерседеса. Всё получилось просто здорово! Такого эффекта я не ожидал. Появилось ощущение, как будто я изолирован от внешнего мира и нахожусь в своём замкнутом пространстве.



Заключение.
Тем кто захочет самостоятельно повторить этот "подвиг", настоятельно рекомендую подумать, взвесить свои силы, время и финансовые возможности, т. к. на разборку, обклейку шумоизоляцией, сборку и установку нештатного оборудования я потратил 22 дня. Работал я один, с 8 ч 30 мин до 21-22 ч.

Все расстояния для раскройки шумоизолирующих материалов тщательно измерялись линейкой и вырезанные куски подгонялись сначала по месту. После чего поверхность обезжиривалась бензином, шумоизолирующий материал приклеивался и нагревался бытовым феном Bosch (кроме материала №1), для того, что бы он лучше облегал обклеиваемую поверхность и принимал её форму.

Перед тем, как отрезать материал №3, нагревал его, т. к. без предварительного нагрева разрезать его было невозможно, а им закрывалась большая часть всего кузова. Поэтому на обклейку моторного щита изнутри и пола потрачено больше всего времени.



Вы спросите: "А сколько же денег потрачено на эту машину? Во что обошлась клиенту моя работа?"

Шумоизолирующий материал

600 долл.

Сцепление Sachs

1700 руб.

Кованые диски и финская резина (всё вместе)

500 долл.

Амортизаторы Монро

2800 руб.

Противотуманные фары в бампер

440 руб.

Фаркоп

450 руб.

Тонировка стёкол

90 долл.

Зеркала наружные

450 руб.

Сигнализация

170 долл.

Эл. стеклоподъёмники

170 долл.

Дворники 45 см

180 руб.

Задний спойлер

580 руб.

Свечи и провода высоковольтные силиконовые

480 руб.

И ещё много разной мелочи, которую я не помню.

Вывод.
Считаю, что всё можно сделать в 2-3 раза дешевле и быстрее по времени, если обклеивать герленом. Результат будет ненамного хуже, чем со шведским материалом. А их стоимость существенно отличается: герлен - 60 долл. на всю машину, а шведский - 600 долл.
