 Новая КПП: взгляд изнутри
 Автор Володюшка

Новая коробка передач с виду ничем не отличается от прежней, разве только цифрой на корпусе. Заглянем внутрь и посмотрим, что такое "разорванный пакет".

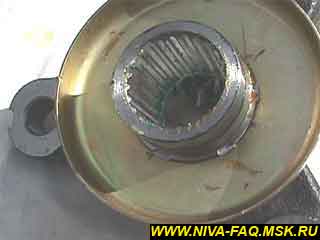

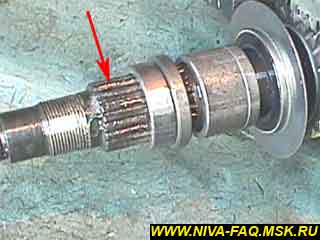

Сразу же бросается в глаза шлицы на фланце и конце вторичного вала:

Новая маслоотражающая шайба:

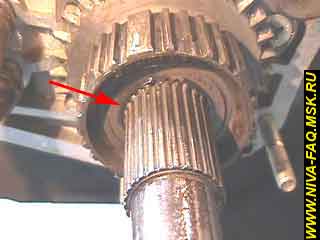

У шестерни пятой передачи отсутствует втулка. Теперь она стоит на шлицах:

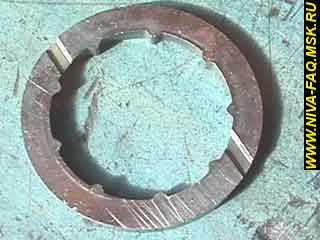

Появилось новое кольцо между шестерней 5 передачи и ступицей:

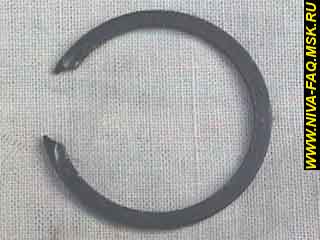

А вот и то самое стопорное кольцо, о котором мы уже так наслышаны. Оно то и разрывает весь этот пакет:

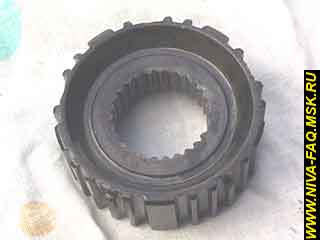

У ступицы изменилась форма и появились шлицы:

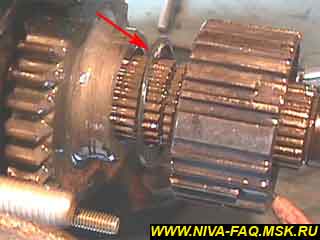

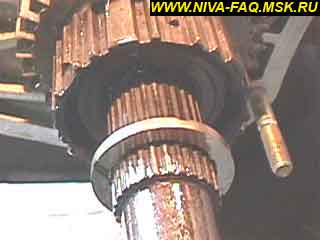

За ступицей установлено пружинное кольцо:

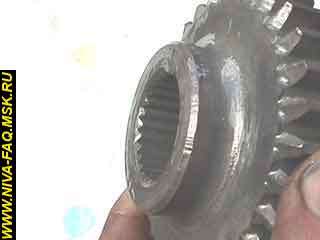

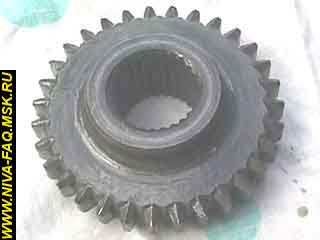

Большая шестерня заднего хода, соответственно, тоже стала иметь шлицы:

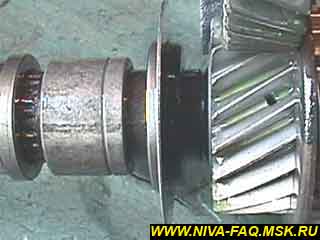

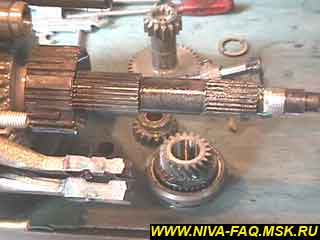

Так выглядит вторичный вал после разборки, без шестеренок:

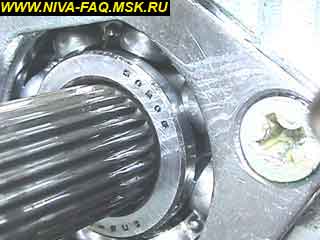

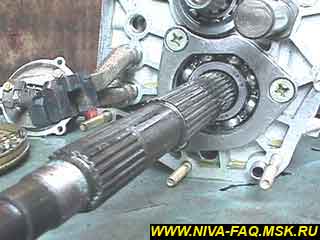

Обратите внимание, что в нем отсутствует паз для шпонки и сама шпонка, которой раньше фиксировали шестерню заднего хода и ступицу 5 передачи. Шлицы на вторичном валу заканчиваются у подшипника вторичного вала:

Дальше, в картере КПП, все осталось по-прежнему, изменения коснулись только задней части КПП.

16.06.04.
