 ВСХ двигателей Нивы
 Прислал Sokolov

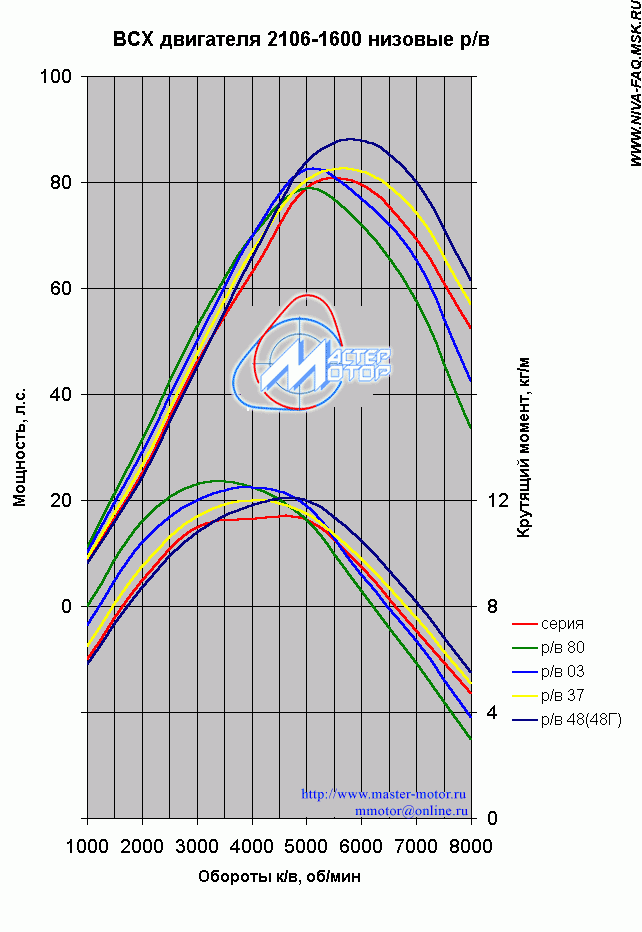

ВСХ двигателей Нивы в зависимости от установленных распредвалов

Взято с сайта www.mmotor.ru

Распредвалы "DYNAMIC CAMS" для двигателей ВАЗ классика

21213 - 1006010 -  80  03  37  48(48Г)  71  72(72Г)
Для двигателей объемом, см3  1200
1300
1450
1450
1600
1600
1700
1600
1700
1700
1800
1700
1800
Подъемы клапанов, мм
впускного
выпускного

10,4
10,1

10,8
10,4

11,4
11,8

11,6
10,9

12,0
11,3

12,2
11,4
Опережение открытия до НМТ выпускного клапана, град.  44  45,5  51  62  56  68
Запаздывание закрытия после НМТ впускного клапана, град. 53 57,5 64 75,5 71 84

Примечание:
1. Фазы приведены при установке точки перекрытия клапанов в ВМТ.
2. Допускаемое смещение точки перекрытия клапанов от ВМТ -3...0 град. по углу поворота коленвала.
3. Распредвалы 37, 48, 71 и 72 требуют доработки головки блока
4. Распредвалы не предназначены для использования с гидрокомпенсаторами.
5. Выпускаются модификации распредвалов 48Г и 72Г, предназначенные для работы в паре с гидрокомпенсатором.

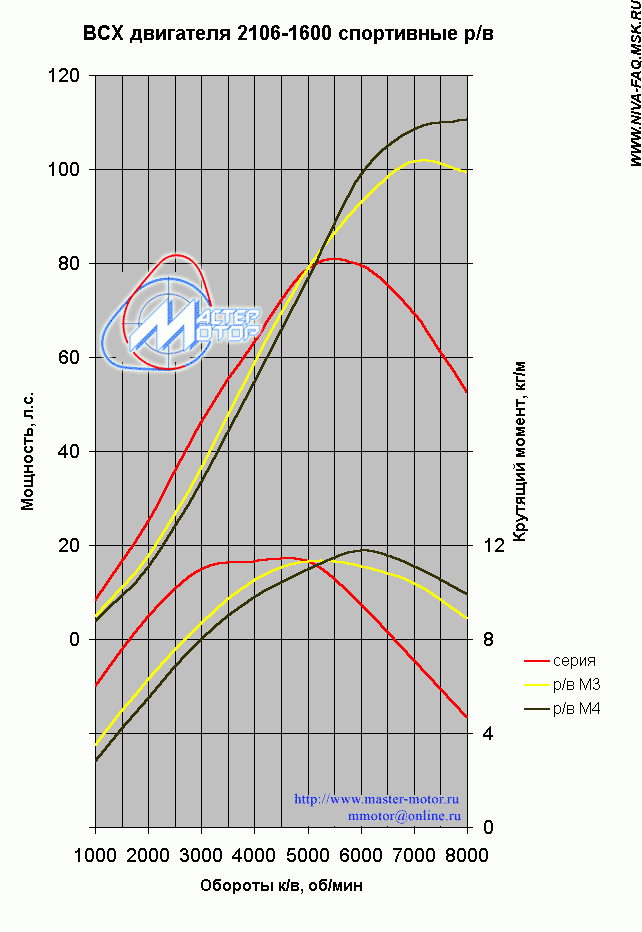

Распредвалы "DYNAMIC CAMS" для двигателей ВАЗ классика спорт

21213 - 1006010 -  M3 M4
Подъемы клапанов, мм
впускного
выпускного

13,0
12,5

12,5
12,7
Опережение открытия до НМТ выпускного клапана, град.  70 75
Запаздывание закрытия после ВМТ выпускного клапана, град.  72 67
Опережение открытия до ВМТ впускного клапана, град.  63 63
Запаздывание закрытия после НМТ впускного клапана, град.  89 96
Высота перекрытия клапанов, мм 5,1 5,1

Примечание:
1. Фазы приведены при установке точки перекрытия клапанов в ВМТ.
2. Фактические подъемы клапанов могут отличаться он указанных в пределах 0,5 мм в зависимости от положения торца клапана относительно центра качания рычага. Эта установка требует дополнительных инструкций разработчика.

Для любителей более точной настройки автомобиля распредвалы №48(48Г), 71, 72(72Г) рекомендуется устанавливать с регулируемой разрезной звездочкой. Практически каждый вал можно поднастроить для города и для трассы, смещая точку перекрытия клапанов до ВМТ или после до 7 градусов. Если точка перекрытия до ВМТ - машина будет иметь низовую характеристику, т.е. прибавит крутящий момент на малых оборотах, потеряв его на больших. Это целесообразно в городе. И наоборот.

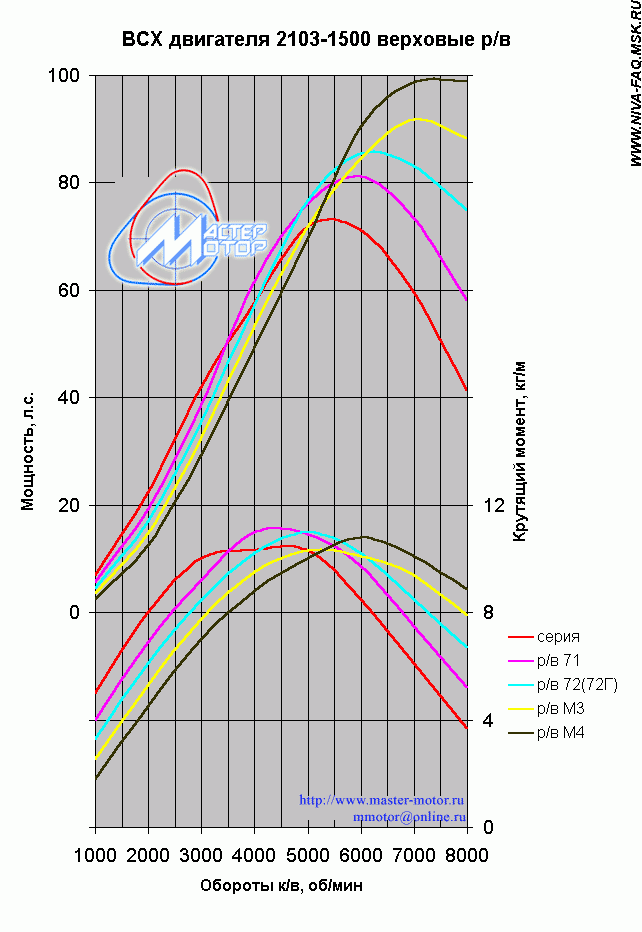

При установке вала №37 на двигатель объемом 1,5л он будет верховым. При установке на 1,7 - низовым. Такая тенденция наблюдается со всеми валами. При увеличении кубатуры целесообразнее ставить верховой вал, так как низы увеличиваются за счет увеличения рабочего объема, а мощность на высоких оборотах прибавляется в связи с улучшением наполнения за счет вала обеспечивающего большее время-сечения. Причем, чем выше кубатура. Тем более выражен этот эффект. Если установить низовой вал (скажем 80) на объем 1,8 - получим прекрасный трактор, который сдвинет что угодно, но быстро ехать не сможет: после 3000об/мин двигатель умрет, крутить его можно будет только для шума. Если на двигатель 1,5 поставить вал №71 - он будет легко крутиться за 8000об/мин, а реально ехать только после 4000об/мин, и трогаться нужно будет с высоких оборотов, поджигая сцепление. Не ошибитесь с выбором вала.
Распредвалы 71 и 72 требуют доработки головки блока, заключающейся в зенковании седел клапанов на 1,2-1,4мм (р/в 71-72) и последующей притирки. Это нужно сделать, во-первых, для правильного расположения оси качания рычага привода клапана относительно торца клапана, и, во-вторых, для увеличения допустимого хода пружин. Распредвалы 37 и 48 допускается устанавливать без доработки седел клапанов, хотя после зенкования седел на 0,8-1мм (р/в 37-48) результат будет лучше . Распредвалы не предназначены для использования с гидрокомпенсаторами.
Выпускаются модификации распредвалов 48Г и 72Г, предназначенные для работы в паре с гидрокомпенсатором.



Примерная стоимость

Наименование продукции Цена розн.
80 3 100р.
03 3 200р.
37 3 400р.
48 3 600р.
48Г 3 600р.
72 3 800р.
72Г 3 600р.
М3 4 500р.
М4 4 500р.

На мой взгляд, для сравнения ВСХ разных распредвалов, необходимо оценивать площадь под кривой ограниченной желаемыми оборотами двигателя.

Также существует ещё множество распредвалов, ВСХ на которые ещё не обнаружены.

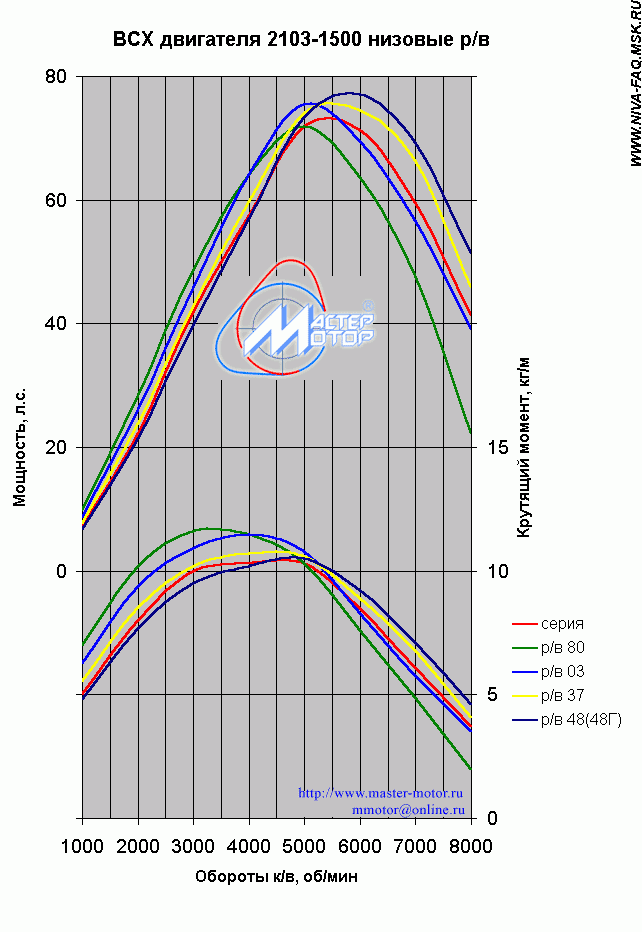

ВСХ "ближнего родственника", ВАЗ 2103 (для сравнения).

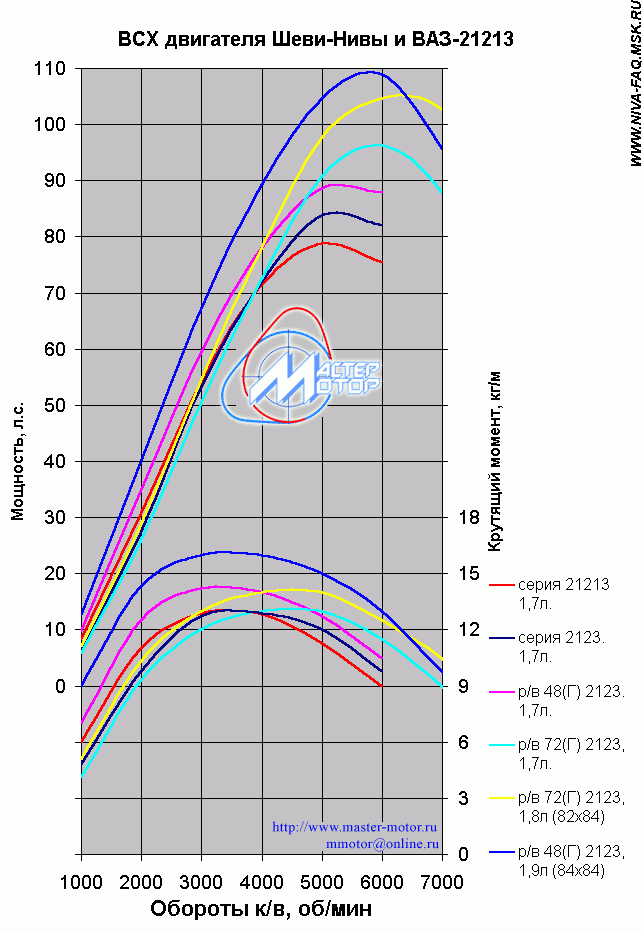

Внешняя скоростная характеристика двигателя 21213

14.11.07.
