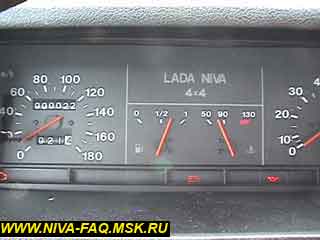

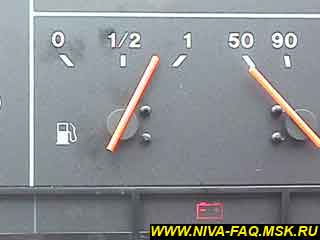

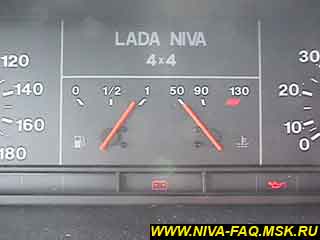

Очень часто на новых ВАЗ 21214 указатель топлива на приборном щитке показывает неверный уровень. Связано это с неправильной регулировкой поплавка в бензобаке и/или стрелкой на приборном щитке. В данном случае бензобак залит "под горловину":

Устранить этот дефект можно. Для этого:

Если бензобак полный, сливаем 5-7 литров бензина.

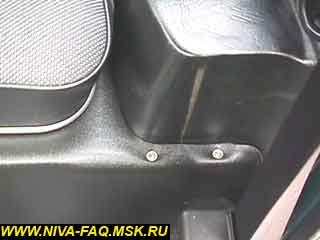

Отворачиваем по два самореза коврика с каждой стороны:

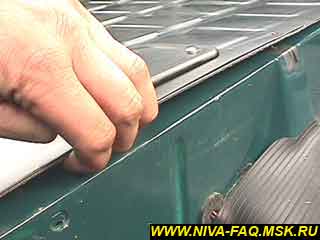

Берем его за нижний край и тянем на себя:

Не растеряйте пистоны крепления коврика, они пригодятся при сборке.

Приподнимаем вверх:

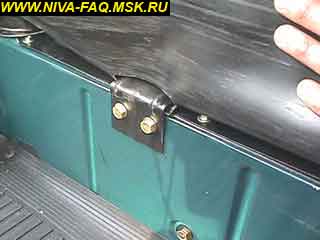

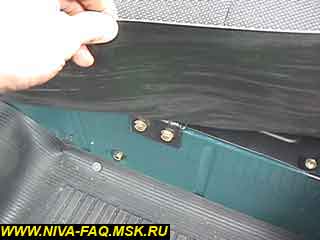

и отворачиваем по 2 болта кронштейна крепления заднего сидения с каждой стороны (ключ на 13):

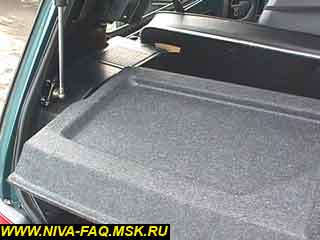

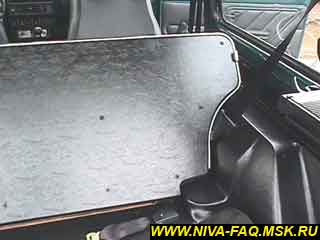

Снимаем заднюю полку:

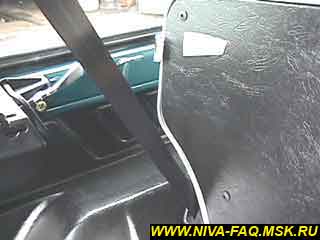

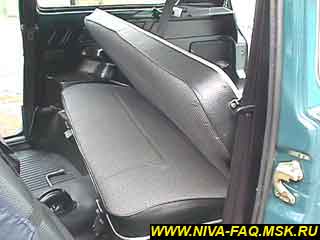

Открываем замки и откидываем спинку заднего сиденья:

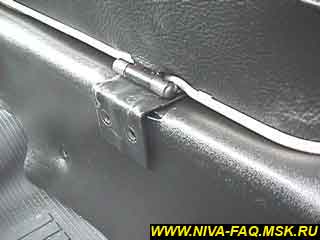

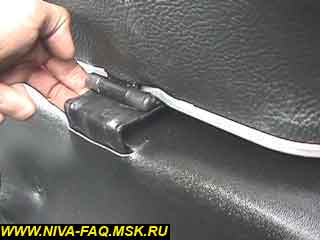

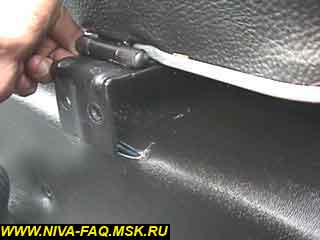

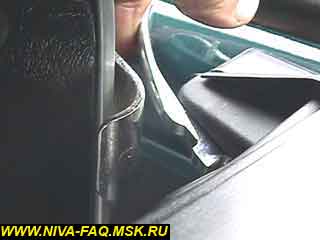

Приподнимаем кронштейны крепления сидения и вытаскиваем их из-под коврика:

Разворачиваем сиденье:

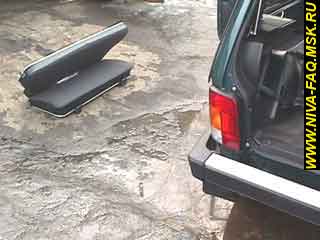

и вытаскиваем его из салона:

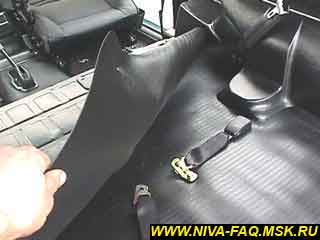

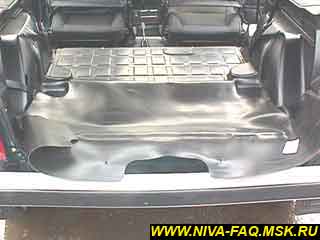

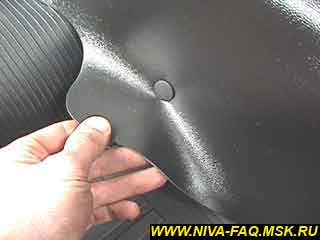

Откидываем коврик с бензобака назад, в багажный отсек:

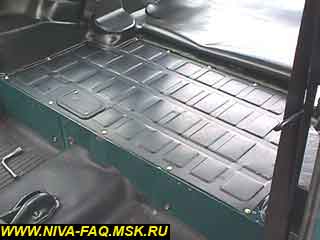

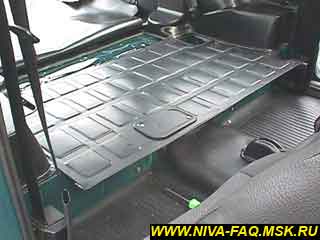

Отворачиваем 12 саморезов стального листа защиты бензобака:

Приподнимаем лист, выдвигаем его вперед, в сторону торпеды и вытаскиваем:

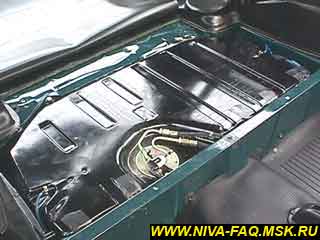

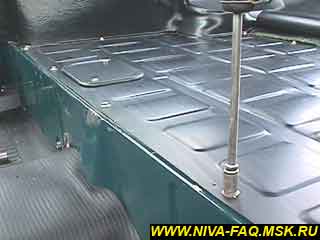

Теперь мы получили доступ к бензобаку с бензонанасосом (далее БН):

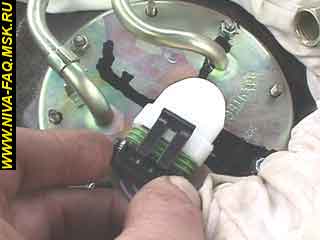

Снимаем разъем с БН:

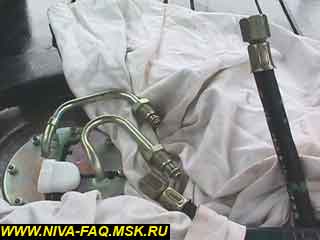

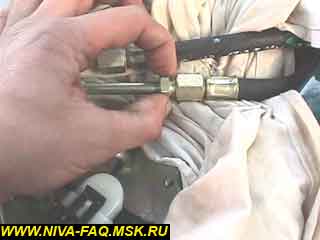

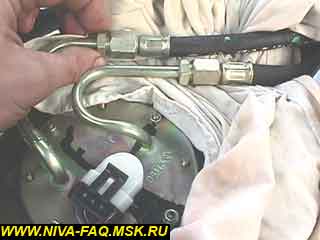

Подкладываем тряпку, ветошь, чтобы вылившийся бензин не попал на пол и шумоизоляцию (бензин разъедает мастику и ШИ). Осторожно стравливаем давление в топливных магистралях. Для этого с помощью двух ключей на 17 ослабляем затяжку штуцеров БН к шлангам высокого давления. Одним ключом придерживаем по очереди гайки шлангов высокого давления, а другим отворачиваем штуцеры БН, но не наоборот:

Отворачиваем 8 гаек на 7 крепления БН:

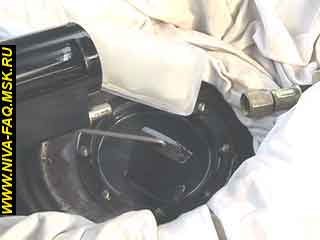

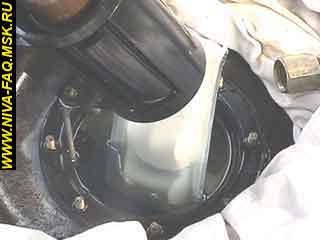

Приподнимаем его кверху:

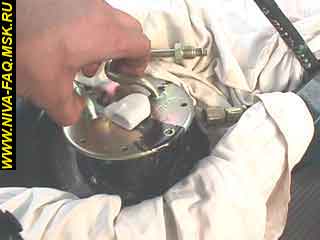

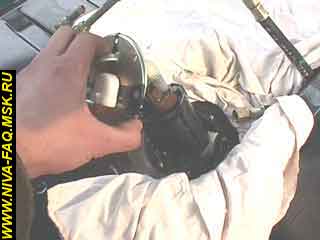

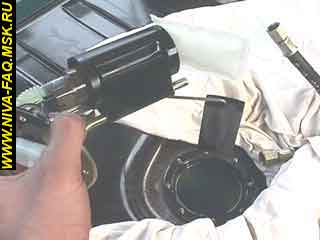

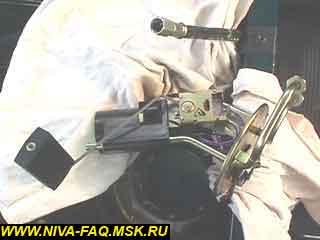

Поворачиваем против часовой стрелки и вытаскиваем

Даём слиться бензину из сеточки.

Поворачиваем ключ в замке зажигания в положение "зажигание". Подсоединяем разъем к БН:

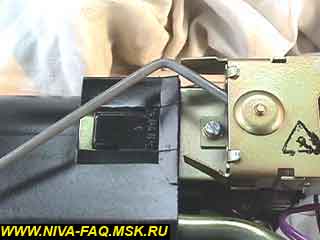

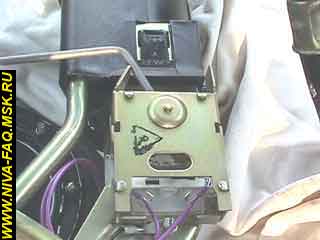

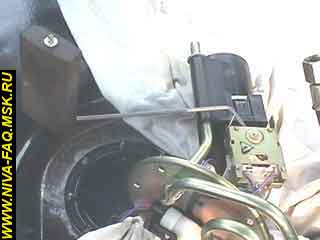

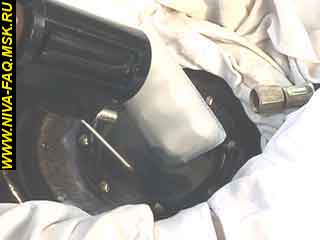

Отводим спицу поплавка в правое положение до упора

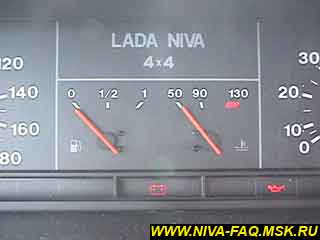

Это положение соответствует показанию "0" стрелочного прибора на щитке приборов. Проверяем правильность показания стрелки - она должна быть напротив отметки "0"

При необходимости регулируем подгибанием правого язычка.

Отводим спицу поплавка в левое положение до упора:

Это положение соответствует показанию "1" стрелочного прибора на щитке приборов, и проверяем правильность показания стрелки. Она должна быть напротив отметки "1":

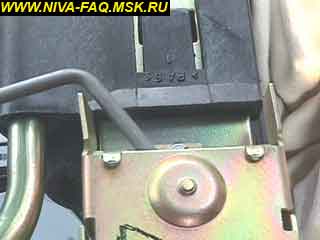

В данном случае стрелка не доходит до отметки "1". Подгибаем левый язычок и, соответственно, отводим спицу поплавка левее:

Если после корректировки стрелка остановилась на отметке "1", то первая регулировка выполнена правильно. А если стрелка на приборном щитке не двигается дальше, то подгибаем левый язычок и отводим левее спицу до тех пор пока стрелка не поползёт к отметке "1":

Как только она начала двигаться к нулю, возвращаем левый язычок назад, до тех пор пока она снова не примет самое крайнее правое положение:

Первый этап регулировки поплавка закончен.

Выключаем зажигание и разбираем комбинацию приборов для того, чтобы переставить стрелку в положение "1".

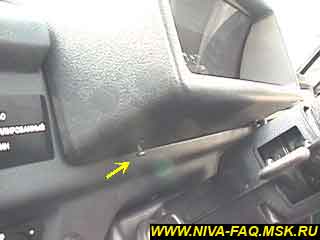

Отворачиваем два самореза козырька:

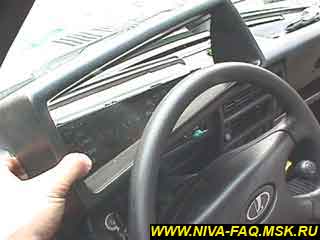

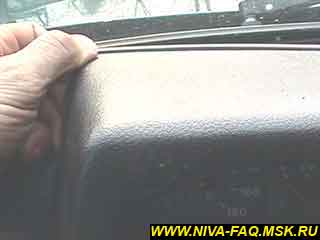

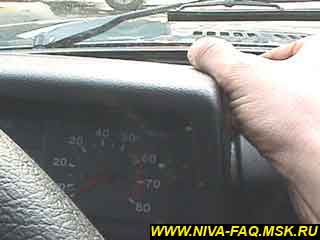

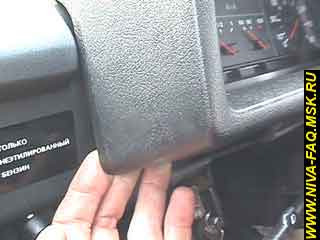

Приподняв козырек снизу, а потом сверху и потянув на себя двумя руками снимаем его:

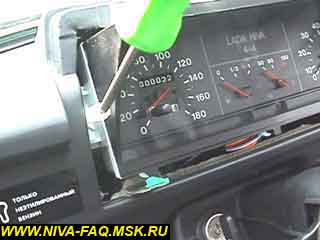

Отворачиваем два пластмассовых винта крепления комбинации приборов:

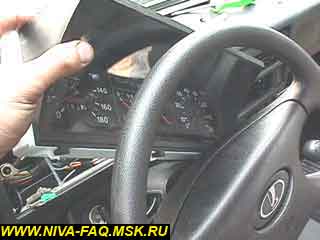

Левую сторону комбинации приборов выводим из торпедо и отсоединяем трос привода спидометра:

Теперь полностью вынимаем комбинацию приборов:

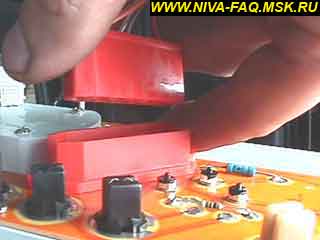

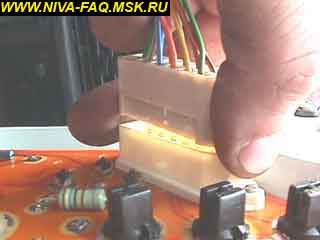

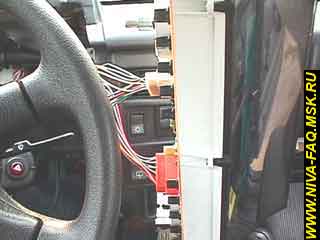

Рассоединяем 2 колодки (одна красного цвета, другая - белого; при сборке состыковываем колодки по цвету, т. е. красная к красной, белая к белой):

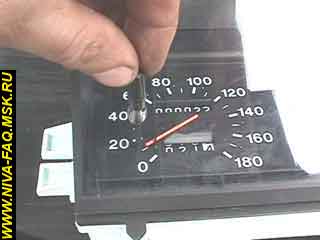

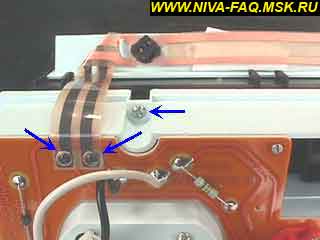

Разбираем комбинацию приборов. Отворачиваем пять саморезов, два винта шины подсветки, два самореза сверху и три самореза снизу. Снимаем ручку суточного пробега:

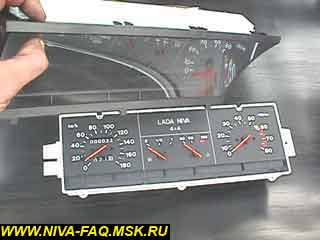

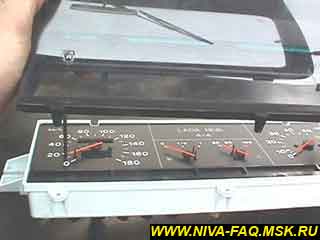

Снимаем стекло:

Снимаем стрелку с прибора потянув её кверху:

Состыковываем клеммные колодки по цвету, ставим на место комбинацию приборов:

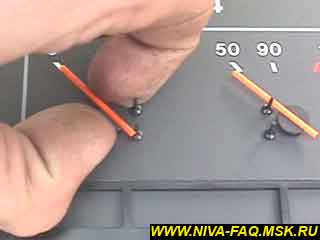

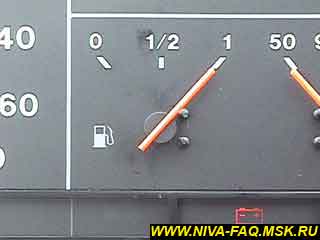

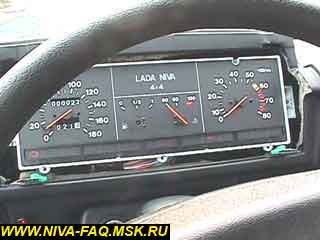

Включаем зажигание и поворачиваем ключ в положение зажигание. Ждём 5-8 минут. Устанавливаем стрелку на место так, чтобы она была напротив отметки "1"(4-03, 4-06). Фиксируем её (4-07)

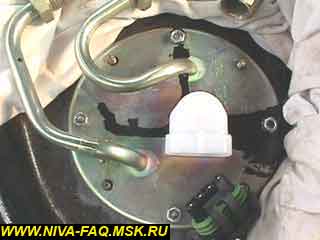

Устанавливаем БН на место, закрепляем его четырьмя гайками и присоединяем разъем:

Соединяем штуцеры БН со шлангами высокого давления:

Затягиваем штуцера ключами:

Наливаем из канистры бензин до полного бака и замечаем положение стрелки:

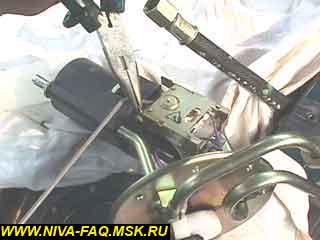

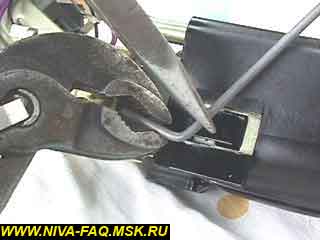

Если стрелка не доходит до отметки "1", сливаем бензин, расстыковываем разъём, снимаем БН и подгибаем спицу поплавка двумя пассатижами, одними из которых придерживаем спицу у основания, а другими подгибаем её:

Последние пункты выполняем до тех пор пока стрелка не будет находиться напротив отметки "1":

После завершения регулировки выключаем зажигание и производим сборку в обратной последовательности.

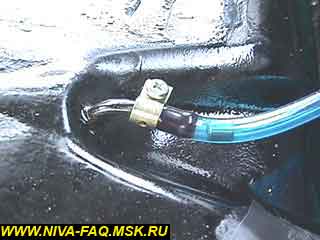

Проверяем крепление воздухоотводящих трубочек и затяжку хомутиков на них:

13.05.03.

Примечание Ведущего FAQ.

На моей новой ВАЗ-21214 было то же самое, т. е. указатель уровня топлива при "полном баке" показывал примерно 4/5 полной шкалы. Слова "полный бак" взяты в кавычки, поскольку теперь я знаю, что на самом деле в бак входит на 5-7 литров больше (см. статью Дренаж бензобака ВАЗ-21214-20). После переделки дренажа при заправке "под завязку" стрелка стала указывать на "1".

ALER.
