 Самодельный стенд для промывки форсунок
 Автор Stack

Совершенно случайно нашел программку CarTest Injector для управления стендом промывки форсунок. В архиве с програмкой есть подробный мануал и схема адаптера для подключения к СОМ порту компьютера.

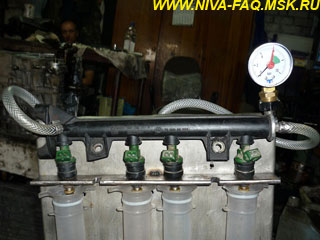

В этот же день был собран адаптер и стенд. Вот, что получилось:

На передней панели два выключателя: 1-й включает питание стенда, 2-й переключает напряжение питания форсунки (5 и 12 В).

В качестве колбы используется шприц на 100 см3, впоследствии планируем от них отказаться, т. к. плохо виден "распыл или факел" форсунки.

К каждой колбе подключен краник для слива моющей жидкости:

Топливная рампа использовалась от какого-то VW. В перспективе предполагаем сделать переходники под форсунки с другими посадочными размерами. Регулятора давления у нас не оказалось поэтому воспользовались простым краном и с его помощью вручную регулируем давление, что на практике очень даже удобно. Для контроля давления установлен манометр:

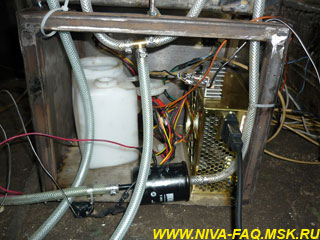

Бачок омывателя от классики использовали как резервуар для моющей жидкости.

Wynn's (Винс), пожалуй, один из самых известных производителей промывочных жидкостей, но на многих автомобилях ее применять крайне нежелательно. Для более новых форсунок лучше использовать другую жидкость. LIQUI MOLY (Ликви Моли) более нежная промывка. Ее достоинство заключается в том, что можно промывать инжектора на любых автомобилях, не боясь убить форсунки. Рекомендуется для промывки систем с непосредственным впрыском топлива. Лавр – промывка по своему характеру очень напоминает Wynn's, но стоит она неоправданно дорого. Carbon Clean Промывка с умеренным характером, золотая середина между Wynn's и LIQUI MOLY.

Давление в системе создается погружным насосом от того же VW.

Для питания всего стенда применили блок питания от компьютера на 450 Вт.

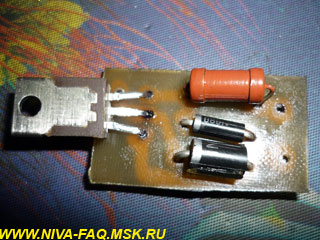

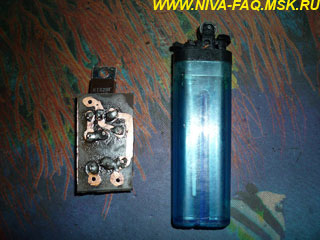

Адаптер оставлю без описания, т. к. в архиве есть его схема. Единственное- транзистор необходимо поставить на радиатор.

После испытаний только положительные эмоции!!!

С уважением Stack.

28.06.11.
