Датчики и исполнительные механизмы, которые можно применить в Ниве

	Назначение:	для включения вентилятора охлаждения автомобиля при повышении температуры охлаждающей жидкости
	Тип датчика:	дискретный (биметаллический NO)
	Обозначение ВАЗ:	2103-3808800
	Номинальное напряжение, В:	12
	Температура замыкания контактов, °С:	+87…+92
	Механическое соединение:	М22x1,5
	Применение:	ВАЗ 2103-2107
	Нестандартное применение:	ВАЗ 2121/21213 (дополнительный электровентилятор)

Датчик температуры воздуха в салоне ВАЗ 2110

	Назначение:	для контроля температуры воздуха в салоне автомобиля; снабжен воздушным насосом для прокачки воздуха через чувствительный элемент
	Тип датчика:	аналоговый (термистор)
	Обозначение ВАЗ:	2110-8128050
	Напряжение питания электродвигателя, В:	1,2±0,1
	Ток потребления, мА:	60
	Характеристика термистора, Ом/°С:	25
	Применение:	ВАЗ 2110/2111/2112
	Нестандартное применение:	ВАЗ 2121/21213/21214 (модернизация СУОС, реализация САУО)

	Температура, °С	Сопротивление, Ом
	+16	2950±25
	+22	2800±20
	+30	2600±25

	Назначение:	для определения температуры окружающего воздуха
	Тип датчика:	аналоговый (термистор)
	Обозначение ВАЗ:	2115-3828210
	Рабочий диапазон температур, °С:	-40…+85
	Диапазон измерений, °С:	-40…+60
	Применение:	ВАЗ 2115/1118/2170
	Нестандартное применение:	ВАЗ 2121/21213/21214 (бортовой компьютер)

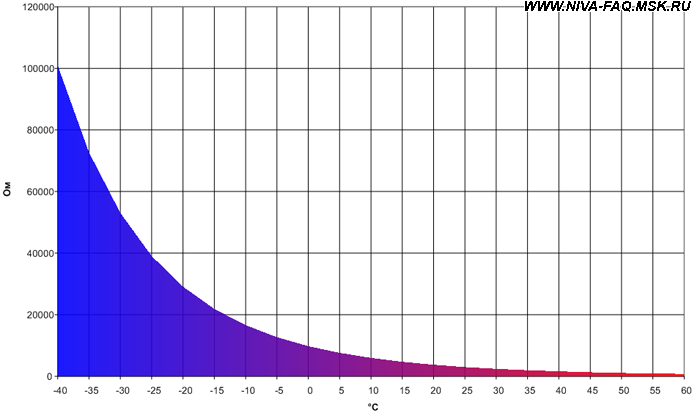

	Температура, °С	Сопротивление, Ом
	-40	100922,67±2,96
	-35	72676,63±2,72
	-30	53046,93±2,49
	-25	39048,09±2,31
	-20	29092,08±2,13
	-15	21835,3±1,91
	-10	16567,33±1,68
	-5	12662,08±1,44
	0	9773,24±1,21
	+5	7594,04±1,47
	+10	5953,85±1,73
	+15	4698±1,92
	+20	3737,33±2,11
	+25	2991,39±2,25
	+30	2411,98±2,39
	+35	1954,78±2,52
	+40	1594,92±2,65
	+45	1307,89±2,78
	+50	1079,14±2,91
	+55	894,51±3,05
	+60	745,65±3,18

	Назначение:	для изменения положения заслонки отопителя в зависимости от заданного температурного режима
	Обозначение ВАЗ:	2110-8127200-11
	Номинальное напряжение, В:	10
	Ток потребления в режиме холостого хода, А:	≤0,05
	Рабочий диапазон температур, °С:	-40…+85
	Применение:	ВАЗ 2110/2111/2112
	Нестандартное применение:	ВАЗ 2121/21213 (автоподсос)

	Положение	Сопротивление, Ом
	min	800…1200
	max	3200…5000

Кран управления отопителем с электроприводом РКНУ.8109030

	Назначение:	для подачи или перекрытия охлаждающей жидкости в радиатор отопителя салона
	Номинальное напряжение, В:	12
	Электрическое соединение:	Управление осуществляется замыканием на массу. Положение крана фиксируется, то есть управляющий импульс подается только для закрытия или открытия крана. питание +12 В, масса, управление (открытие), управление (закрытие)
	Применение:	ГАЗ "ГАЗель", "Соболь"
	Нестандартное применение:	ВАЗ 2121/21213/21214 (замена механического крана отопителя, модернизация СУОС, реализация САУО)

Кран управления отопителем с электроприводом РКНУ.8109030-20

	Назначение:	для подачи или перекрытия охлаждающей жидкости в радиатор отопителя салона
	Номинальное напряжение, В:	12
	Электрическое соединение:	Управление осуществляется замыканием на массу. Положение крана фиксируется, то есть управляющий импульс подается только для закрытия или открытия крана. питание +12 В, масса, управление (открытие), управление (закрытие)
	Применение:	ГАЗ "Волга"
	Нестандартное применение:	ВАЗ 2121/21213/21214 (замена механического крана отопителя, модернизация СУОС, реализация САУО)

Кран управления отопителем с электроприводом BMW E36

	Назначение:	для подачи или перекрытия охлаждающей жидкости в радиатор отопителя салона
	Обозначение BOSCH:	1 147 412 052
	Номинальное напряжение, В:	12
	Ток потребления в закрытом положении, А:	≤0,8
	Электрическое соединение:	Закрытие крана осуществляется подачей напряжения. В обесточенном состоянии кран открыт.
	Применение:	BMW E36
	Нестандартное применение:	ВАЗ 2121/21213/21214 (замена механического крана отопителя, модернизация СУОС, реализация САУО)

Краны управления отопителем с электроприводом BMW E38/E39

	Назначение:	для подачи или перекрытия охлаждающей жидкости в радиатор отопителя салона; два идентичных крана в одном блоке
	Обозначение BOSCH:	1 147 412 119
	Номинальное напряжение, В:	12
	Ток потребления в закрытом положении, А:	≤0,8
	Электрическое соединение:	Закрытие крана осуществляется подачей напряжения. В обесточенном состоянии кран открыт.
	Применение:	BMW E38/E39
	Нестандартное применение:	ВАЗ 2121/21213/21214 (замена механического крана отопителя, модернизация СУОС, реализация САУО)

	Назначение:	для принудительной циркуляции охлаждающей жидкости
	Номинальное напряжение, В:	12
	Создаваемое давление, кгс/см²:	0,15
	Ток потребления, А:	≤4,0
	Производительность, л/ч:	1400
	Электрическое соединение:	штекер 6,35
	Применение:	ГАЗ "ГАЗель", "Соболь"
	Нестандартное применение:	ВАЗ 2121/21213/21214 (модернизация системы охлаждения/отопления, модернизация СУОС, реализация САУО)

	Назначение:	для принудительной циркуляции охлаждающей жидкости
	Обозначение Pierburg:	7.02078.05.0
	Номинальное напряжение, В:	12
	Рабочее напряжение, В:	9…15
	Диапазон температур, °С:	-40…+135
	Создаваемое давление, мбар:	100
	Ток потребления, А:	≤1,4
	Производительность, л/ч:	≥780
	Применение:	BMW E38/E39
	Нестандартное применение:	ВАЗ 2121/21213/21214 (модернизация системы охлаждения/отопления, модернизация СУОС, реализация САУО)

	Назначение:	для принудительной циркуляции воздуха в салоне
	Обозначение ВАЗ:	2108-8101091
	Номинальное напряжение, В:	12
	Ток потребления, А:	≤14,0
	Номинальная частота вращения, мин^-1:	4100
	Электрическое соединение:	штекер 6,35
	Применение:	ВАЗ 2108/2109
	Нестандартное применение:	ВАЗ 2121/21213/21214 (замена вентилятора отопителя)

Моторедуктор распределения воздушного потока

	Назначение:	для управления заслонками распределителя воздушного потока
	Обозначение ВАЗ:	2170-8127100
	Номинальное напряжение, В:	12
	Рабочий диапазон температур, °С:	-40…+45
	Способ управления шаговым электродвигателем:	биполярный двухфазный
	Рабочий диапазон амплитуды импульсов управления, В:	9,3…15,3
	Усилие развиваемое при перемещении, Н
	0…31 мм:	≥8,0
	31…41 мм:	≥9,0
	Время перемещения штока в крайнее положение, c:	4,0±0,5
	Сопротивление фазовой обмотки, Ом
	при температуре +20±5 °С:	49
	при температуре -40±3 °С:	35
	Применение:	ВАЗ 2170

	Число шагов шагового электродвигателя	Величина хода штока моторедуктора, мм
	0	0,0
	744	31,0±0,5
	984	41,0±0,5
