Прерывистый режим работы заднего дворника вместо постоянного. Задержка 15 сек.

Целью нашей работы является работа очистителя заднего стекла в прерывистом режиме с интервалом около 12-15 секунд (на наш взгляд, данный интервал является оптимальным при отсутствии заднего "правильного" спойлера). Для достижения цели нами были поставлены следующие задачи:

1. Воплотить упрощённую схему работы стеклоочистителя ВАЗ-2108. Для этого нам нужно получить с электромотора привода заднего очистителя сигнал о том, что щётка пришла на место. Сигнал должен подаваться замыканием провода на массу.

2. Подобрать резистор для создания необходимой нам частоты работы.

3. Спрятать (закрепить) реле под приборной панелью (или в задней двери), чтобы оно не создавало лишнего шума при движении автомобиля.

Для выполнения задач нам потребуются:

1. Паяльник (ИМХО, лучше всё паять - меньше вероятность сопли).
2. Клеммы типа "мама" - около 10-15 штук.
3. Реле типа 524.3747.
4. Бокорезы (кусачки).
5. Изолента.
6. Монтажный провод - 1 м.
7. Трубки термоусадочные.
8. Колодка на контакты реле.
9. Резистор номиналом ~10-20 KОм.

Далее - по пунктам:

1. Чтобы схема повторила восьмёрочную, нам нужно получить массу с мотора в момент, когда щётка пришла на место. Для этого:
а. Снимаем обшивку задней двери.
б. Снимаем задний дворник вместе с поводком.
в. Откручиваем гайку крепления электромотора к кузову (снаружи, под креплением поводка).
г. Откручиваем две гайки крепления электромотора к кузову (внутри двери).
д. Снимаем мотор.
е. Включаем паяльник и отпаиваем бело-голубой и голубой провод от правого контакта на двигателе.
ж. Спаиваем бело-голубой и голубой провода вместе и изолируем их изолентой.
з. На освободившийся контакт припаиваем кусок провода, второй его конец цепляем на массу (проще всего положить под болт).

Всё. Двигатель нам даёт массу в момент, когда щётка на месте.

2. Подбор резистора ведётся методом научного тыка. Оптимально для меня - 16 КОм, что создаёт паузу примерно в 15 секунд.
а. Открываем реле паузы.
б. Выпаиваем из реле резистор, который идёт сразу от контакта J реле.
в. Впаиваем на его место искомый резистор.

3. ИМХО, прятать реле лучше под панелью слева, ибо герметичности дверей нет и не будет, а вода при +12 В способна натворить бед.

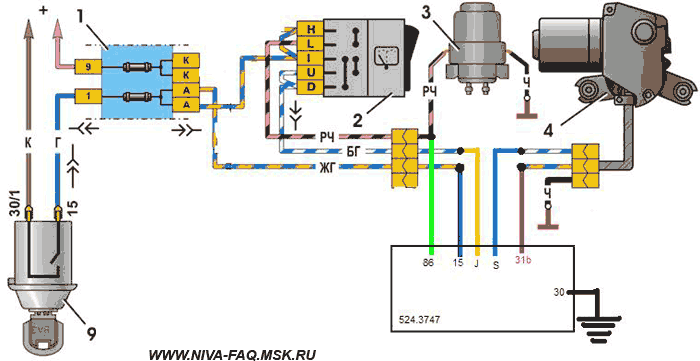

В общем схема подключения выглядит так:

ZZToP, 22.06.05.

* * *

Установка реле стеклоочистителя задней двери с регулировкой паузы (вариант 2131).

В качестве реле было выбрано изделие 72.3777-01 производства "ЭНЕРГОМАШ" по причине наиболее легкой и логичной, на мой взгляд, инсталляции. Схема опубликована Electromaster'ом на 9 странице темы "Задний дворник". На всякий случай:

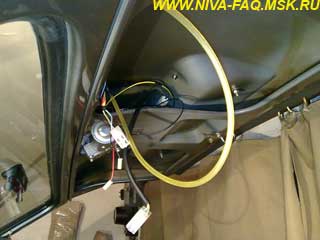

Снимаем внутреннюю облицовку задней двери:

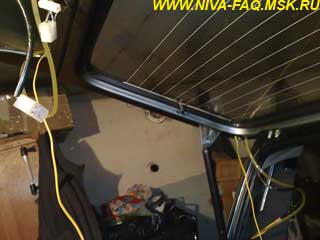

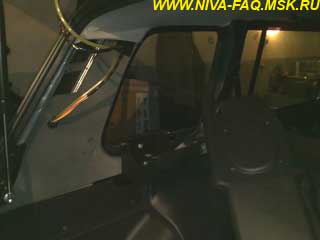

Снимаем левые полку и облицовку задка:

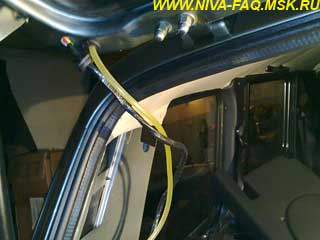

Обжимаем мамой провод (не более 0,75 кв., длина с запасом, потом обрежем) и протягиваем через заднюю дверь, предварительно вынув уплотнение в двери. Я использовал для протяжки провод 2,5 кв., запустив его в дырку, в которую входят жгут проводов и трубка омывателя. Поймав его, примотал изолентой противоположный от мамы конец, и вытянул:

Далее смотрим, куда установить реле. У меня были два ушка, в которые сборщики не поставили хомуты:

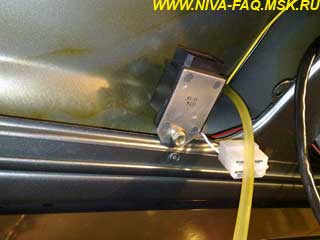

Я решил так:

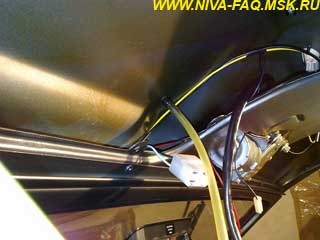

Подобрав необходимую длину провода до реле, примотал провод изолентой к уже проложенному жгуту:

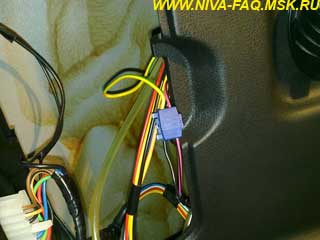

В нише у бачка омывателя изолентой прикрепил провод к существующему жгуту проводов. Наощупь нашел провода, идущие к насосу омывателя. Протянутый через дверь провод подключаем к не черному! Вариант на фото:

В соответствии со схемой собираем переходник в разрыв колодки подключения мотор-редуктора заднего дворника. (Для особо внимательных! На фото синие провода в колодке реле должны быть поменяны местами! Блин, час потратил, проверяя, пока понял, в чем дело. Когда понял, забыл сфоткать):

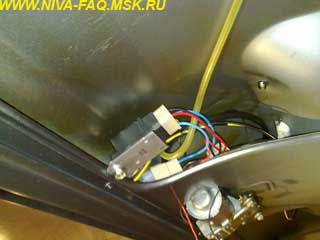

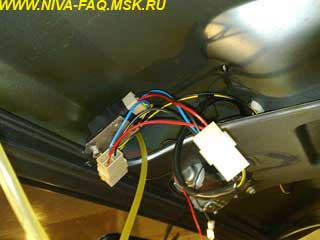

Инсталлируем переходник:

Заправляем провода, чтобы не болтались:

Устанавливаем на место облицовки задней двери, боковины, уплотнения жгута и наслаждаемся результатом.

vic2131, 28.06.13
