 Фонарь заднего хода для Нивы
  Авторы Денис Гудцов и NeoJet

На улице осень, с каждым днем солнце садится все раньше и раньше, а есть еще у нас живописные места, где я не успел за это лето побывать. Выезжать оттуда ночью иногда бывает довольно проблематично, особенно задним ходом. Поэтому после первого такого мучительно возвращения я твердо решил поставить сзади дополнительную лампочку.

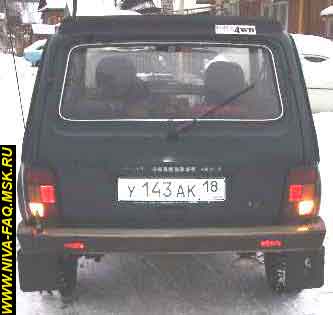

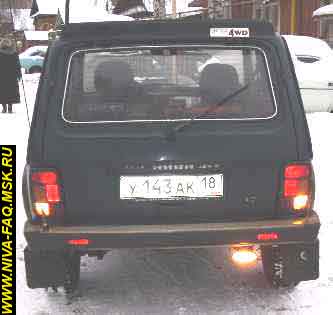

Первым делом пришло в голову применить стандартную лампу заднего хода от 2101. Но, как выяснилось в ходе проведенных экспериментов, светит она довольно плохо. Толку практически никакого. Сам собой напрашивался вариант об установке белой противотуманки. В итоге был приобретен галогенный фонарик с лампочкой на 50 Вт. Смотрится довольно аккуратно и, что самое главное - не слишком низко свисает с бампера, тем самым оторвать его каким-нибудь камнем становится немного сложнее:-) Сразу же для себя решил, что включаться фонарь должен сам, когда горят штатные фонари заднего хода. А еще будет лучше, если включаться он будет только в темное время суток, т. е. когда еще и габариты работают. Вот, что получилось (на левом фото включен только задний ход, на правом - задний ход и габариты):

Подключать по-любому будет нужно через релюшку, т. к. не хочется вешать на стандартный датчик заднего хода еще 50 Вт. А как сделать логическое "И"? Правильно, поставить еще одну релюшку. Идем в соседнюю кабинку и покупаем две релюшки на 4 контакта, 30А (у нас стоят по 25 р.). Желательно сразу приобрести колодки для реле, а так же контакты типа "мама" (по 1 р.). Колодок понадобится 2 шт. (на каждое реле), цену не помню, но точно не дороже чем реле стоят ;) Так. Еще нужно запастись проводом, желательно потолще, и термоусадочной трубкой.



Установка

Первым делом проверяем фонарик: если работает - отлично, не работает - не знаю что с ним делать, наверное обратно нести, но у меня такого не было. Далее необходимо решить, куда мы его будем ставить. Какое место для установки выбрал я. видно на фото. Попытаюсь обосновать свое решение. Во-первых, подальше от глушителя. Во-вторых, мне кажется, что фонарик должен стоять сбоку, а не по центру.

Как выяснилось в дальнейшем, лучше его ставить подальше от проушин. На данный момент я езжу уже без этого фонаря, т. к. умудрился его оторвать, ползая по сугробам - вырвало с корнем, на бампере только крепеж остался. На следующий день я застрял в снегу так, что пришлось трактором вытаскивать. Он своим тросом окончательно загнул тот крепеж, который остался от фонарика...

В общем, выбрали место, пора сверлить отверстие. Бампер желательно снять. Снимается он довольно просто - нужно всего-навсего открутить 4 гайки (по 2 с каждой стороны). Откручивать легче всего торцевым ключом. Меня очень сильно выручил ключ "с трещоткой" - это такой, который в одну сторону прикладывает крутящее усилие, а при вращении его в другу сторону прокручивается свободно, с легким потрескиванием. Незаменимая вещь при откручивании гаек в труднодоступных местах. Если лень снимать бампер, можно попробовать просверлить так.

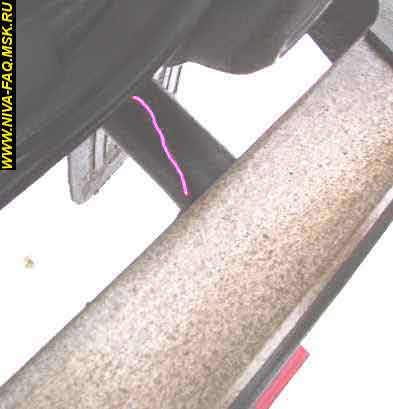

Крепление фонаря вопросов не вызывает. Единственный проводок от фонарика нужно как-то затащить в салон. До корпуса машины его лучше всего проложить по трубе, которая держит бампер:

Можно на нее провод намотать, а можно закрепить пластиковыми стяжками. Пришлось нарисовать руками, иначе было бы плохо видно.

Как же теперь попасть внутрь машины? Оказалось совсем не сложно. Прямо под ограничительными резинками есть небольшие отверстия. Если затолкать в них провод, то он вылезет в районе фар, прямо напротив пластиковых лючков в обшивке салона. Конец провода, который остается на улице, требуется подключить к фонарику. Самое главное все это дело хорошенько изолировать.

Теперь требуется протащить провод от блока предохранителей к багажнику. Сразу скажу, что разбирать нужно много и, раз уж такое дело, то лучше протащить "про запас" сразу несколько проводов. Как это делается описывать не буду, так как у меня уже были проложены провода, а как разбирать салон очень хорошо описано в статьях по модернизации дренажа бензобака.

Внимание! Все дальнейшие подключения лучше всего производить при выключенном зажигании, а еще лучше и безопасней - при отключенном аккумуляторе.

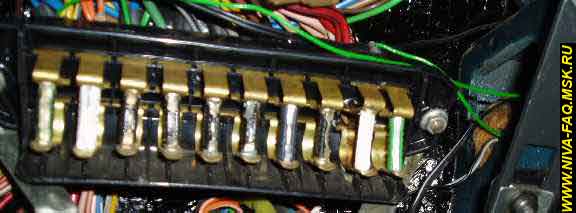

В блоке предохранителей лучше всего будет подключиться к прикуривателю. Предохранитель там стоит довольно серьезный, а лампочка моя кушает немного, т. е. запас будет приличный. Итак, обжимаем вилочку на проводок, предварительно надев на провод термоусадочную трубочку, и подключаем к свободному разъему (одному из двух), который идет от предохранителя. У меня, кстати, это место номер 10, хотя в современных руководствах написано, что за прикуриватель отвечает номер 16. Ставим на место блок предохранителей:


Как раз два зеленых провода, идущих в сторону рулевой колонки, и есть то, о чем я сейчас пишу. Один из них питает задний фонарь, а другой предназначен для включения реле от габаритов.

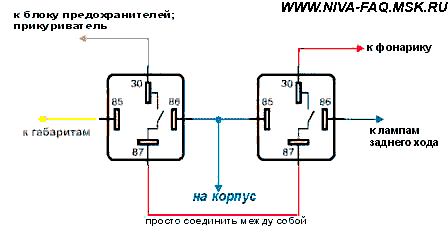

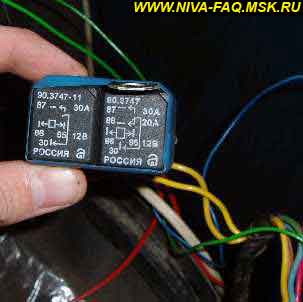

Теперь все работы будут вестись в багажнике. Скрепляем две релюшки вместе. Объединяем контакты 85, 86 и тянем от них проводок. Это будет корпус. Правильнее его присоединить к винтику, от которого питается "корпусом" весь задний фонарь. Объединяем другие контакты 87 и ничего от них не тянем ;). К контакту 30 одного реле подводим провод, который идет из блока предохранителей, а к такому же контакту другого реле подводим проводок от фары. Два оставшихся контакта реле подключаем к габаритам (N85) (есть специальный разъемчик, видимо для подключения прицепа) и к лампочкам заднего хода (86). Я не стал резать зеленый провод, который как раз отвечает за питание лампочек заднего хода, а просто примотал свой проводок к выводу разъема. Собственно с подключением все. Принципиальная электрическая схема выглядит следующим образом:

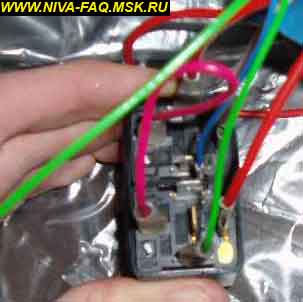

Живьем это выглядит так:

Присоединяем аккумулятор, включаем зажигание, фары и задний ход. Смотрим горит ли наш фонарик. У меня загорелся сразу. Надеюсь, что у вас тоже ;) Теперь остается хорошенько заизолировать всю эту систему и закинуть куда-нибудь вниз, за колесную арку.

Все. Ездить в темноте стало еще приятней ;-) .

Денис Гудцов, 22.12.03.

Дополнение от psvcrazy (письмом):

1. Фонарь лучше ставить НАД бампером (2 уже разбил).
2. Кроме того, у меня включение сделано еще и от кнопки (удобно заезжать на стоянку и освещать место пикничка) 8-)

* * *

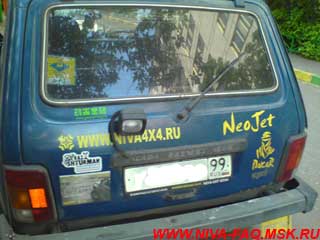

Мне совсем надоело то, что свет заднего хода ничего не освещает. В итоге купил фонарь WESEM рабочего света (300 р.).

Долго думал, куда его деть, потом решение пришло само. Ведь омыватель сзади я не использую совсем! Да и установка детбагажника не планируется.

Порядок установки:

1. Отворачиваем панель обшивки салона двери задка.
2. Удаляем трубки и форсунку омывателя стекла двери задка.
3. Рассверливаем отверстие жиклера омывателя.

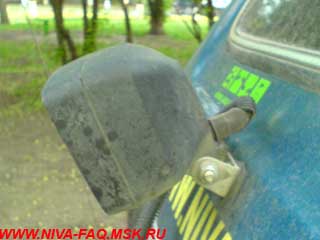

4. Вставляем и прикручиваем фонарь:

5. Сверлим отверстие в месте декоративной панели "Lada Niva 4x4"

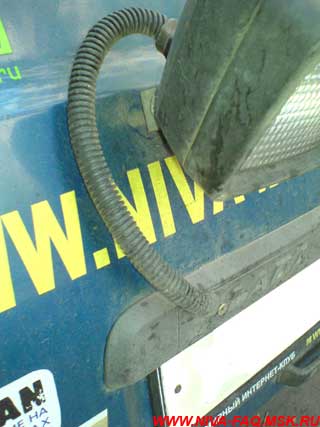

6. Протягиваем провод через весь салон (если от выключателя, как у меня) или протягиваем провод от штатных фонарей.

7. Подключаем провода к фонарю.
8. Собираем все, как было.

Собственно вот и все!

NeoJet, 16.05.08.
