Итак, друзья мои...

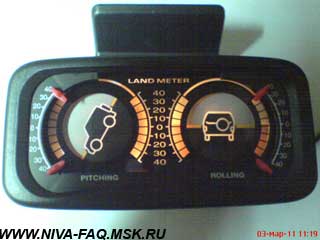

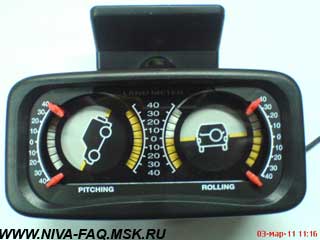

С целью сделать что-нибудь приятное жене (она у меня тоже нивоводка) в техническом плане, на рынке был приобретен креномер за четыре сотни производства Тайвань:

Сразу же бросились в глаза недостатки сей чудной конструкции. В первую очередь - это хлипкие клипсы (на фото - красного цвета) условных ограничителей крена, болтающиеся по всей шкале.

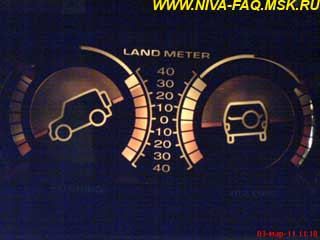

При подключении подсветки выяснилось, что таковой недостаточно для комфортного созерцания дисплея креномера:

Разбираем девайс. Крышка крепится к корпусу на четырех защелках:

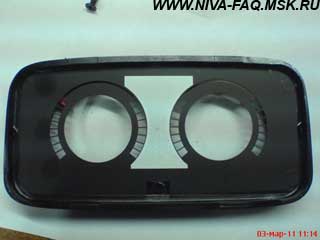

Снимаем лицевую панель выполненную из оргстекла:

Здесь необходимо соблюсти некоторую осторожность, т.к краска на поверхности ничем не защищена и поцарапать ее очень легко.

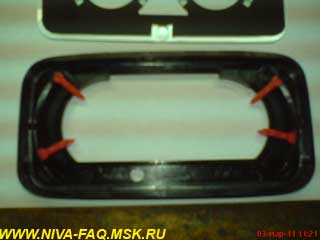

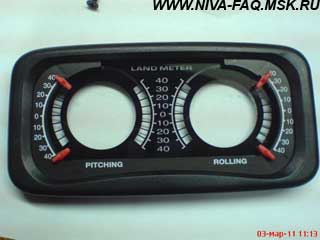

На крышке видим клипсы красного цвета, снимаем их и откладываем в сторону:

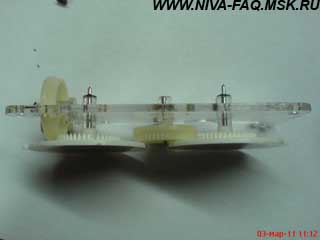

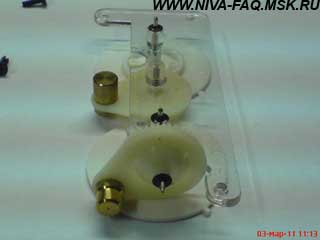

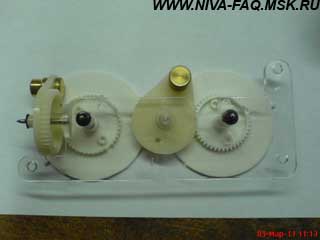

Думаю, уважаемые нивоводы, Вам будет интересна конструкция механической части устройства, поэтому выкладываю фото без комментария:

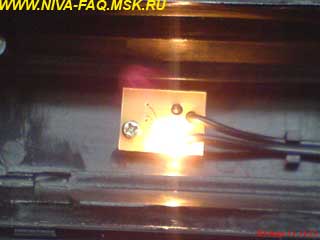

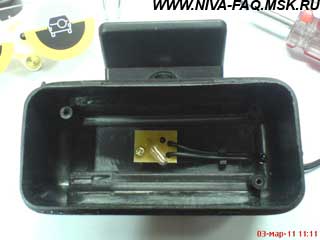

В корпусе видим плату с лампой накаливания и провод, отходящий от неё:

Один из вариантов доработки - удалить лампу, впаять светодиод и токоограничительный резистор. Однако я решил пойти другим путем, об этом ниже.

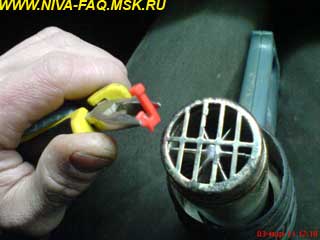

Берем клипсу пассатижами, обдуваем ее феном и  легонько сжимаем:

В результате паз становится уже, и клипса прочно держится на крышке. Проделываем это со всеми четырьмя клипсами.

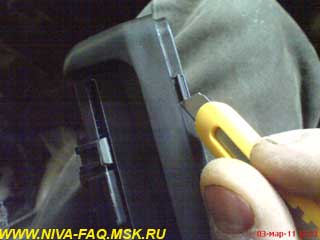

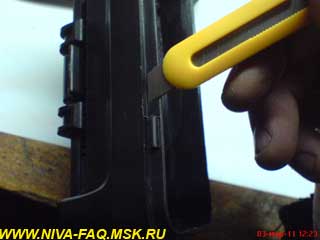

На крышке устройства и корпусе виден облой, мешающий им плотно закрываться. Срезаем его канцелярским ножом:

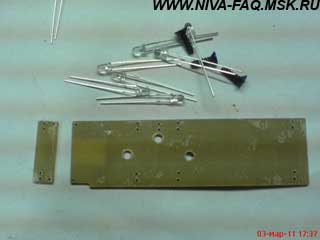

Вырезаем из одностороннего стеклотекстолита плату размером 110 на 25. Сверлим отверстия под ножки светодиодов, режем дорожки обломком ножовочного полотна (можно и протравить):

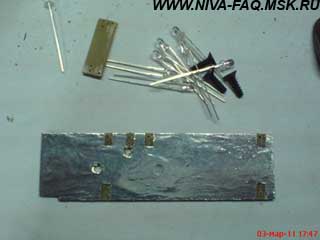

С той стороны, где будут располагаться сами светодиоды, клеим алюминиевую фольгу для лучшего отражения. Под  ножками светодиодов фольгу следует удалить, во избежание "козы":

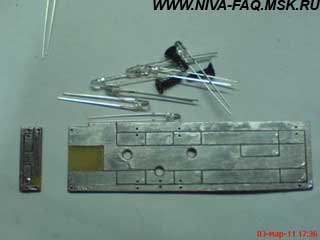

Вид готовой платы:

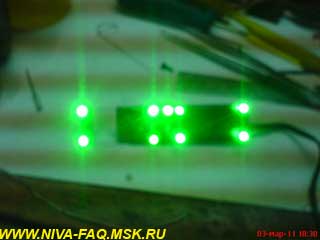

Подаем питание на светодиоды:

Я решил применить 9 светодиодов (ультраярких, зеленого цвета, согласно фону подсветки в машине) один в центре, по два по краям, и по два в середине. Резисторы - СМД, на 1,2 кОм, для защиты от переполюсовки (дурака) - впаян диод Шоттки,тоже СМД, анодом к проводу питания, катодом - на светодиоды.

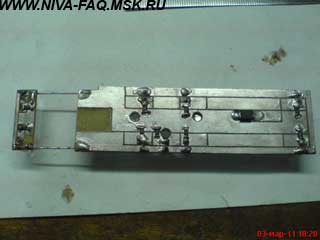

С левой части креномера отдельная плата с двумя светодиодами, выполнена так, чтобы не мешать отклоняться грузику шестерни продольного крена. После установки платы в корпус рекомендую еще раз проверить, не задевает ли грузик за проводник, крепящий обе платы друг к другу:

Подаем питание, любуемся:

Если есть желание, можно оклеить фольгой внутреннюю часть корпуса, я не стал этого делать.

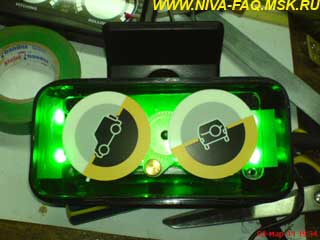

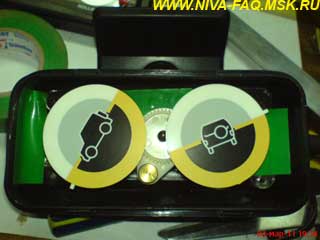

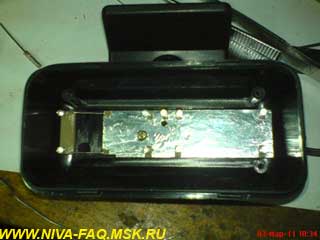

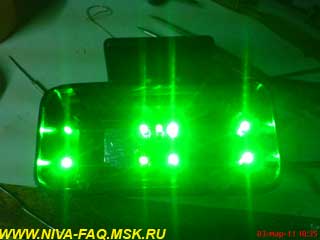

Устанавливаем механизм, закручиваем три самореза. У меня подсветка получилась слишком яркой, поэтому были применены отрезки зеленой изоленты, служашими светофильтрами и рассеивающими свет:

Крышка посажена на корпус с применением четырех капель прозрачного клея "Момент - Кристалл".

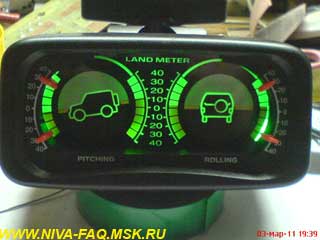

Креномер с подсветкой при включенном освещении:

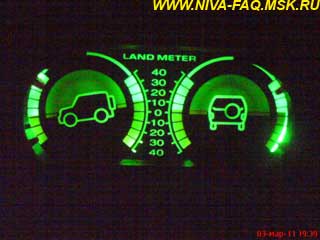

При выключенном освещении:

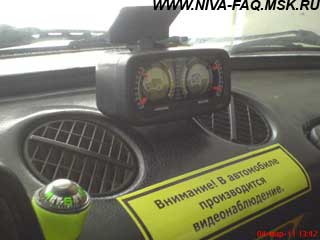

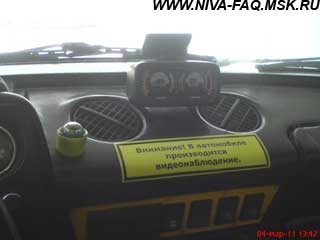

В машине:

Реакцию жены на сей девайс увижу вечером, когда поеду за ней...

Все.
