"Показометры" венгерской
КП Автор Renegat |

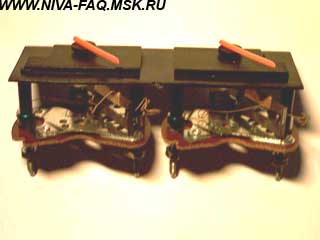

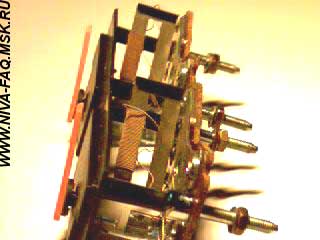

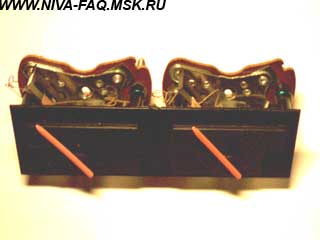

Приборы термоэлектрические: что на указателе бензина, что на указателе температуры. В основе прибора П-образная биметаллическая пластина. Один конец «ноги» жестко связан с металлическим основанием (основание можно перемещать, калибруя начальное и конечное положение стрелки), другая «нога» через тягу соединена со стрелкой указателя. На одной «ноге» так же намотана обмотка ИМХО, из константана.

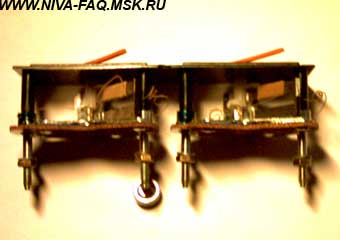

Весь механизм закреплен на текстолитовой плате посредством заклепок.
![]() |
![]() |
![]() |
![]() |
При протекании через обмотку тока, она нагревается и нагревает пластину. Последняя изгибается и приводит стрелку в движение. Величина сопротивления обмотки около 60 Ом. Концы обмотки выведены на шпильки крепления прибора. В небольших пределах отклонение стрелки можно откалибровать, для этого с задней стороны прибора есть отверстия. Перемещая отверткой тягу можно установить MAX и MIN отклонения стрелки. Точность показаний приборов невелика, у них правильное имя: «индикатор».
03.05.05.
