8-контактный разъем под торпедой

Сообщение в конференции, автор Vzandco (оригинал):

"Прошу help по электрике, а то дымлю.
Получилось, что у меня были все потребители врублены (фары+противотуманки передние и задние+печка обогреватель+магнитола). Под вечер задымило из-под приборки или из бороды. Не понял толком, хорошо уже к гаражу подъехал. Что смотреть первым делом? На какие провода или переключатели? Пахнет кстати горелыми мышами :)" (

По совету в конференции автор сообщения проверил 8-контактный разъем под торпедой и обнаружил (оригинал):

"Спасибо за быструю наводку про 8-конт. разъем. Полностью отгорел розовый провод. Два провода из оплавленного ряда заменил на другие, присоединил на скрутках. Вот этот разъем и провод очень вонюче пахнут :) когда плавятся".

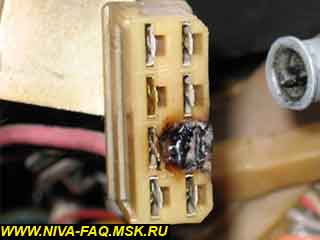

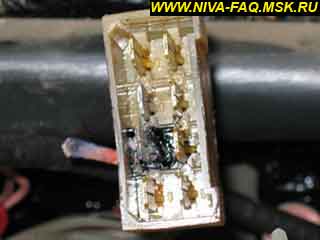

К сообщению были приложены фотографии (использованы с разрешения автора):

Ну, скрутки я бы делать не стал. Заменил бы весь разъем, а провода, которые пришлось бы нарастить - пропаял.

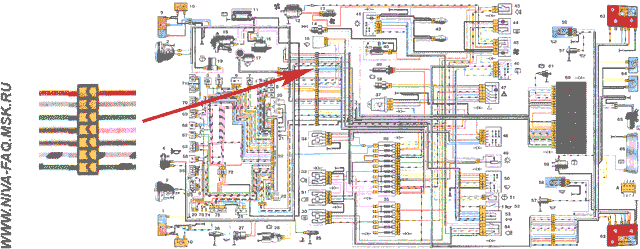

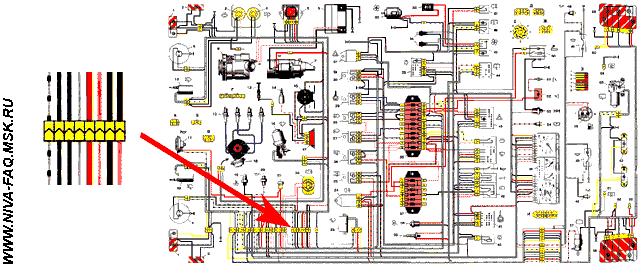

Этот и расположенный с ним рядом более длинный (ниже на верхней схеме и левее на нижней) разъемы соединяют жгуты подкапотного пространства и жгуты в салоне автомобиля. Причем длинный разъем соединяет относительно слаботочные цепи, а через 8-контактный идут силовые:

Цвет		Цепи
капот	салон	Цепи
розовый	розовый	Питание - в салон
коричн.	роз. и кор.	Питание - в салон
коричн.	коричн.	Питание - в салон
красный	красный	Вывод 87 реле стартера - втягивающее реле стартера
зел./черн.	зел./черн.	Предохранитель №3 - левая фара (дальний свет)
зеленый	зеленый	Предохранитель №4 - правая фара (дальний свет)
сер./черн.	сер./черн.	Предохранитель №5 - левая фара (ближний свет)
серый	серый	Предохранитель №6 - правая фара (ближний свет)

Примечания.
1. Соединенные аккумулятор и вывод "30" генератора (выход) обозначены словом "питание".

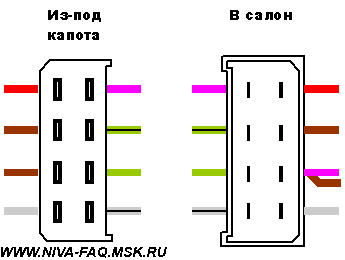

2. Порядок контактов в таблице условный, идентифицировать цепи рекомендуется по цветам подходящих с обеих сторон проводов. На рисунке показаны цвета проводов на автомобиле ВАЗ-21214-20, выпущенном в апреле 2003 г.:

Все провода этого разъема - толстые, сечение ориентировочно 2,5 мм². Находится разъем за комбинацией приборов. Порядок снятия и установки ее описан в статье Комбинация приборов. Обратите внимание на предупреждения, имеющиеся в статье. В некоторых экземплярах автомобилей разъем можно извлечь из под торпеды слева от рулевой колонки.

Этот же разъем может быть виноват в том, что при включении мощных потребителей напряжение бортовой сети в салоне снижается сильнее, чем на аккумуляторе и генераторе. Виновато в этом переходное сопротивление контактов и протекающий через них ток.
