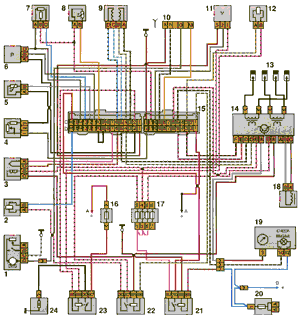

 Электрическая схема ВАЗ-21214 (GM, "Январь")
 Отсканировал Vlad219i, текст подготовил ALER

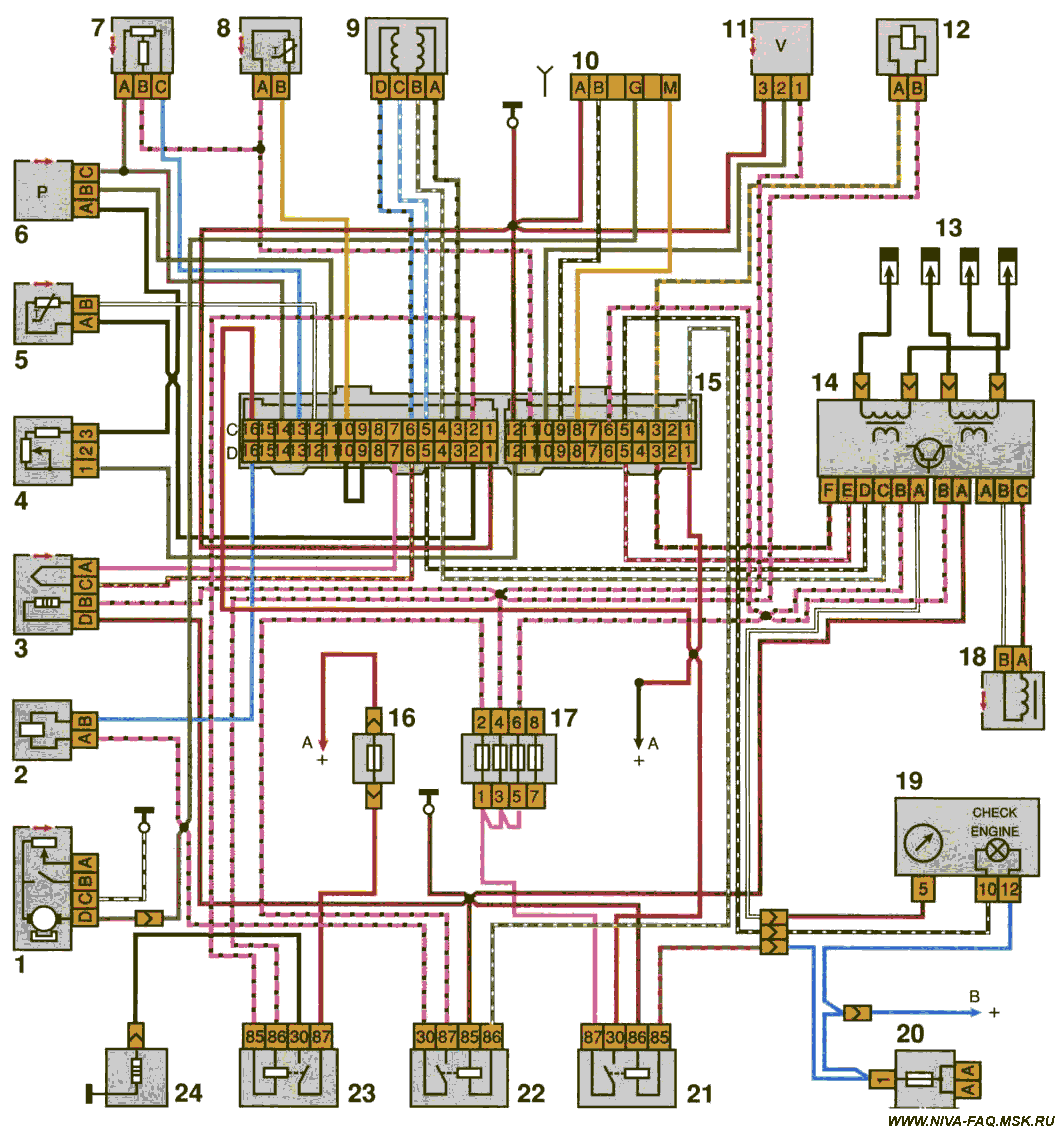

Система управления двигателем ВАЗ-21214 с центральным впрыском топлива

1. Электробензонасос с датчиком  указателя уровня и резерва топлива.
2. Форсунка.
3. Датчик концентрации кислорода.
4. Октан-потенциометр.
5. Датчик температуры воздуха.
6. Датчик абсолютного давления.
7. Датчик положения дроссельной заслонки.
8. Датчик температуры охлаждающей жидкости.
9. Регулятор холостого хода.
10. Колодка диагностики.
11. Датчик скорости.
12. Клапан продувки адсорбера.
13. Свечи зажигания.
14. Модуль зажигания.
15. Колодка электронного блока управления.
16. Предохранитель электроподогревателя впускной трубы.
17. Блок предохранителей системы впрыска.
18. Датчик положения коленчатого вала.
19. Комбинация приборов с тахометром и контрольной лампой "CHECK ENGINE".
20. Основной блок предохранителей автомобиля.
21. Реле зажигания.
22. Реле включения электробензонасоса.
23. Реле включения подогревателя впускной трубы.
24. Подогреватель впускной трубы.

А - к выводу "плюс" аккумуляторной батареи.
B - к клемме "15" выключателя зажигания.

Отсканировал Vlad219i, схема взята с сайта http://to.ts.ru/vlad/niva.shtml.

Текст подготовил ALER, 30.03.03.
