 Доработка схемы включения тягового реле стартера в 2121
 Автор Renegat

Как известно, владельцы ВАЗ-2121часто жалуются на то, что горит контактная группа замка зажигания. Отчасти, это объясняется плохим качеством комплектующих деталей. Но есть и конструктивный недостаток. Цепь включения стартера не оборудована реле, как это сделано на ВАЗ-21213. Поэтому большой пусковой ток, а так же ЭДС самоиндукции катушки тягового реле делает своё черное дело - выгорает контакт «50» замка зажигания.

Предлагаю относительно простой и дешевый способ облегчить жизнь контактной паре замка зажигания, не прибегая к установке реле. Идея не нова - зашунтировать катушку тягового реле диодом. Этот способ широко используется в электронике. Для этого используем диод средней мощности (Д305, Д245-Д248), баночка из-под фотопленки (любая, крышка чтоб плотно закрывалась), кусок медного изолированного многожильного провода (L=15…20 см), изолента, термоусаживаемая трубка D=5...8 мм (можно заменить ПХВ трубкой).

Для работы понадобится нож, шило, паяльник (канифоль, припой).

Прежде чем приступить к установке, подготавливаем диод. Концы диода наращиваем, подпаивая провода, затем изолируем все это трубкой. В дне и крышке банки из-под фотопленки прокалываем шилом отверстия. Диаметр этих отверстий должен быть чуть меньше диаметра провода. Устанавливаем диод в эту банку, провода протаскиваем через отверстия. С подготовкой диода к установке покончено.

Переходим к машине, открываем капот, находим на втягивающем реле стартера красный проводок, не разрезая его, зачищаем участок провода длиной 1...1,5 см, вкруговую. Облуживаем. Будет немного геморроя, так как довольно тесно.

Да, по технике безопасности. Паяльник желателен на 36 В, мощностью 60..100 Вт. Если работаете от сети 220 В, то стойте на сухой поверхности, причем машинка тоже. Идеален деревянный сухой пол, ну или покрытый каким нибудь диэлектриком. В противном случае может стукнуть током ;) (если изоляция паяльника не очень).

Конец диода, который с резьбой, припаиваем к зачищенному участку красного провода «50». Другой конец соединяем с «массой». Изолируем все это дело. Убираем рабочее место, закрываем капот. Все.

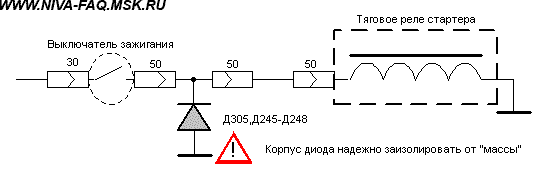

Ну и схемка, для помощи:

27.02.05.
