 Кнопки электростеклоподъемников
 Авторы ZMEY, landniver, tega, aal, GStas, Boriska

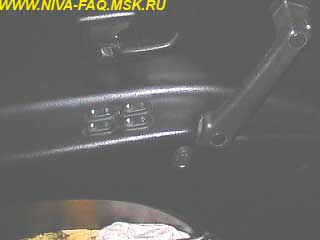

При установке электростеклоподъемников возник вопрос: куда и как ставить кнопки управления, чтобы было удобно всем пассажирам, и водитель мог свободно управлять всеми стеклами. В итоге установил на дверях, как показано на фото:

Пробовал поставить десяточный блок, но он немного не проходит по ширине. Отдельные кнопки легко помещаются, если снять с них прямоугольные заглушки-адаптеры под штатные гнезда. На остальных дверях соответственно по одной кнопке.

ZMEY, 01.11.05.

* * *

Я человек некурящий, так что пепельница мне не нужна, вот ей я и пожертвовал ей ради удобства открытия-закрытия окон.

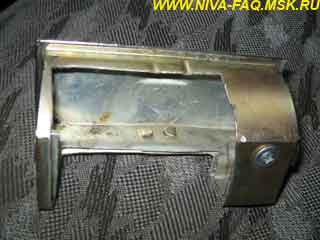

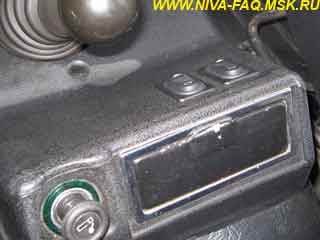

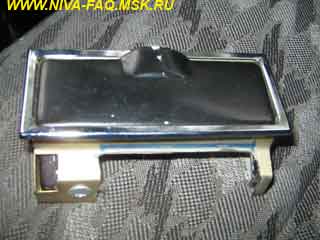

Снимаем пластик и намечаем отверстия для кнопок. Потом берём шуруповёрт, вставляем в него сверло, и высверливаем по периметру прямоугольное отверстие под кнопки, замеряем и дорабатываем напильником, надфилем. Устанавливаем кнопки, по ним смотрим как и что с пепельницей, берём ножовку (я болгаркой делал) и выпиливаем его вместе с посадочным седлом то, во что пепельница сама вставляется, потом пепельницу прикручиваем саморезом в седло крепёжное, вставляем её на место и имеем фальш-пепельницу.

Удобно и практично.

landniver, 18.12.05.

Дополнение от 18.01.06, автор Тихий Дон.

У меня кнопки установлены, как у landniver'а, но пепельнице они не мешают. Так что вся операция по ампутации части пепельницы совершенно напрасна. Кнопки 10-чные с колодками. Инсталляция заняла от силы час. Так что курящие могут спокойно использовать эти нужные вещи (и ЭСП, и пепельницу).

* * *

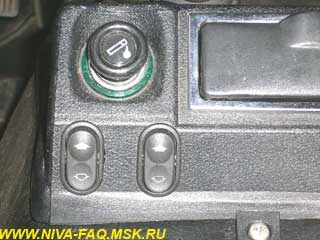

Самое удобное место для кнопок стеклоподъёмника (как я считаю) на накладке тоннеля КПП, как у landniver'a. Там я их и поставил:

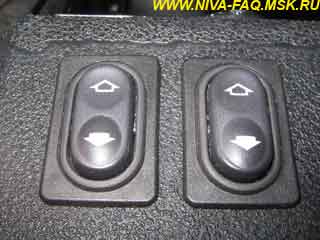

Единственное отличие в том, что кнопки я взял от Волги. Они в два раза короче. И поэтому их можно поставить подальше от пепельницы. Правда от колодок пришлось отказаться. Каждый штекер вставляется отдельно. В итоге и кнопки там, где нужно, и пепельница цела.

tega, 17.01.06.

* * *

Дополнение от 19.02.06, автор aal.

Дополнение касается граждан, имеющих малых детей или планирующих их иметь.

Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой - передней или задней - нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла. Результат фатальный, поскольку для пережатия артерий на тонкой шейке нужно очень немного силы и времени.

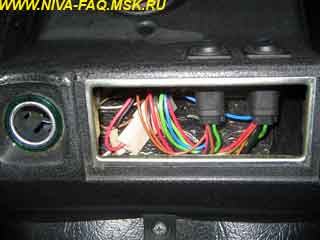

Соответственно, рекомендация: все кнопки желательно ставить на вертикальную поверхность, так, чтобы на них нельзя было удерживать кнопку в нажатом состоянии ненамеренно, и чтобы требовалось сознательное усилие. У меня кнопка правой двери вклеена "холодной сваркой" вместо пепельницы, в дырку от неё; кнопка левой двери врезана в дырку на нижней поверхности торпеды, рядом с ручками гидрокорректора фар и регулятора яркости. Общая логика установки была примерно та же, что у предыдущих авторов: правая кнопка должна быть доступна всем, левая - только водителю, а делать дополнительную электронику лень.

Заодно на месте ампутированной пепельницы образовалась безопасная ниша для заряжаемого мобильника. Никуда не улетает.

* * *

Дополнение от 12.05.06, автор Kotja.

Все ясно из фото, комментарии не требуются:

* * *

Управление электростеклоподъемниками с заднего сиденья

Чтобы пассажиры, сидящие на заднем сидении, могли самостоятельно регулировать поток ветра на них, дополнительно к кнопкам электростеклоподъемников, стоящим в "бороде", я поставил кнопки на левой и правой обивках салона, над пепельницами. Там как раз находится подходящее окно в корпусе. Под кнопку следует проделать прямоугольное отверстие размером 25*38 мм.

Вам потребуется: две кнопки стеклоподъемников с рамками, колодки к ним (со вставленными проводами или еще 14 узких клемм), двужильный провод 10 м, четыре пятиконтактных реле, палка электротехнических клеммных колодок (полупрозрачная, квадрата на 2,5) или три трехконтактных, штук двадцать широких клемм и пара метров одножильного провода.

Кнопка стеклоподъемников имеет две группы контактов. В обеих группах по три контакта, причем один из них - "вход", который замкнут на нормально-замкнутый "выход". При нажатии на кнопку вверх, "вход" одной из групп перемыкается на нормально-разомкнутый "выход". А при нажатии вниз, то же самое происходит в другой группе контактов.

Двигатель подключается ко "входам". На нормально-замкнутые "выходы" подается ноль, а на нормально-разомкнутые - +12 В. Таким образом моторчик постоянно подключен к "массе" и только во время работы на одну или другую его клемму подается "плюс". (Я не знал этой логики кнопки и проверить заранее не удосужился. Это стоило мне лишнего полдня работы после того, как я собрал первый вариант).

Кроме того, на кнопке есть еще контакт для подключения лампочки подсветки.

Вот коммутационные схемы:

Таким образом, к клеммам кнопки подключаются следующие цепи:
Клеммы 3, 5, 6 - "масса",
Клемма 1 - моторчик "вверх",
Клемма 7 - моторчик "вниз",
Клемма 2 - +12 В
Клемма 5 - питание подсветки.

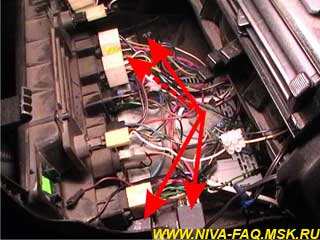

Чтобы две кнопки, управляющие одним моторчиком, не конфликтовали (ведь при нажатии одной из них она подает на двигатель "плюс", а вторая по прежнему удерживает на нем "массу") пришлось в схему включить четыре пятиконтактных реле, по одному на каждый провод каждого моторчика. (Вот они мои дополнительные полдня! Но не бросать же было все на полпути?) Эти реле установлены внутри "бороды":

Питание стеклоподъемников у меня взято со свободного предохранителя и выведено внутрь "бороды". Питание подсветки - от одной из штатных кнопок. Далее я проложил два жгута по четыре провода к дополнительным кнопкам (в жгутах идут два провода от моторчика, подсветка и +12 В). "Масса" для дополнительных кнопок берется рядом с ними. Все соединения проводов (а их ведь довольно много) выполнены с помощью электротехнических соединительных колодок на ~220 В.

Принципиальная электрическая схема выглядит так (изображена только одна половина, например правая : ) ):

Главное, при эксплуатации не нажимать кнопки одной и той же стороны одновременно! (Хотя в первом собранном мною варианте ничего не сгорело. И даже стекла двигались, но медленно-медленно. Я так и не понял, в чем тут фокус).

GStas, 30.05.08.

* * *

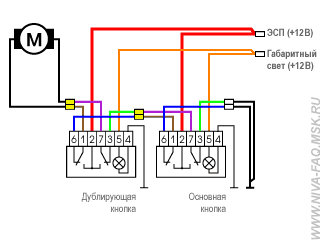

Дублирующая клавиша управления электростеклоподъемником устанавливается в разрыв между основной кнопкой и электродвигателем редуктора (на рисунке контакты отмечены желтым цветом). Возможно подключение любого количества дублирующих кнопок.

В нормальном состоянии на обе клеммы электродвигателя подается «корпус», стекло стоит на месте. При нажатии любой клавиши на одну из клемм будет подаваться +12 В, стекло будет опускаться или подниматься. В случае, когда на обеих клавишах выбирается взаимоисключающее действие, ничего страшного не происходит — на обе клеммы электродвигателя подается +12 В и стекло, как и в первом случае, стоит на месте.

Boriska, 02.06.08.

Дополнение от 06.06.08, автор Vader

Пепельницу мне тоже совсем не жалко, поскольку я тоже не курю, но расположена в Ниве она не очень удобно, поэтому расположенные рядом с ней какие-либо элементы управления тоже будут мало удобными. Я расположил кнопки в стандартные гнёзда на панели, сместив клавишу фар в нижний ряд. Такое расположение мне кажется наиболее удобным, и никаких переделок не требуется. Более того, даже хватает проводов, идущих в комплекте с ЭСП:
