 Усиление задней полки багажника ВАЗ21213
 Авторы Billy_Boy и Patrick-Star

Статья актуальная для лиц имеющих вместо штатной пластмассовой задней полки акустическую (более тяжелую), сделанную из фанеры толшиной 10-20 мм.

Времени было потрачено около 2-х часов (с фотографиями и обмозгованием происходящего).

Суть усиления заключается в следующем.

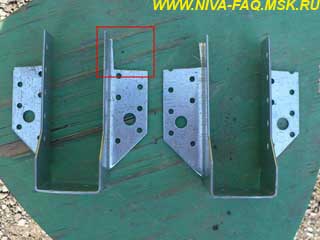

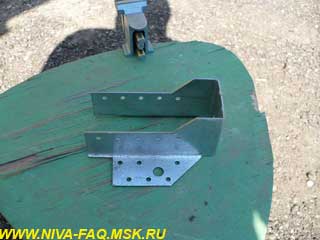

1. Покупаются два двойных уголка (размеры к сожалению не снял, но они довольно хорошо распространены и продаются почти на всех рынках):

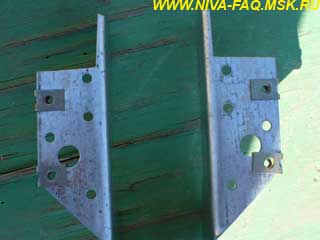

Ножовкой отпиливаются 2 наружных края для того, чтобы уголок помещался внутрь пространства для крепления колонок опоры полки:

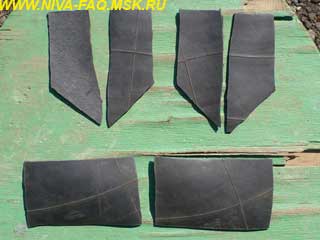

2. Из старой камеры вырезаем прокладки под прилегающие плоскости уголка:

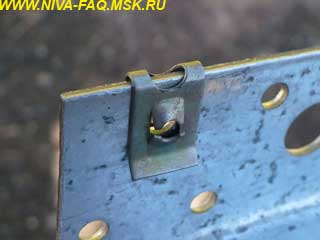

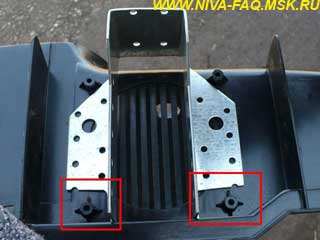

3. Надеваем на края уголков шайбы-скобы для крепления уголка к пластиковой опоре полки:

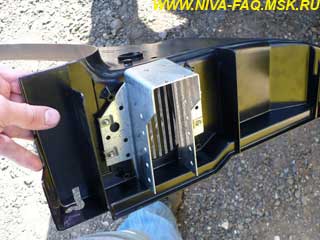

4. Подложив резиновые прокладки, скрепляем уголок с опорой полки с помощью саморезов, для контровки мажем шайбы-скобы любой имеющейся краской:

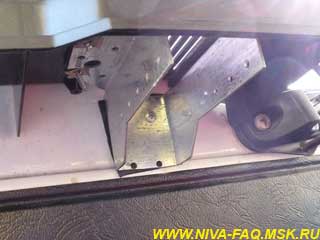

5. Затем через резиновую прокладку на саморезы (клопы) крепим уголок к кузову:

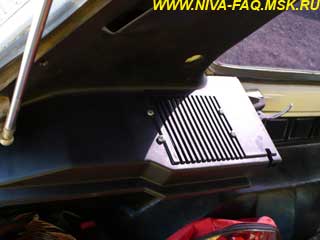

Итоговый результат:

Недавно полка прошла испытание на прочность: один не совсем трезвый друг решил покинуть мой автомобиль через заднюю дверь, и? как следствие, прополз (в прямом смысле слова) по только что усиленной задней полке… После долгой нецензурной речи, я решил посмотреть что стало с моей конструкцией и собирался выставить счет, однако к моему удивлению я не нашел ни одной трещинки в пластике… Так что система работает, рекомендую.

Billy_Boy, 20.09.09.

Дополнение от 07.10.09, автор Игорёк.

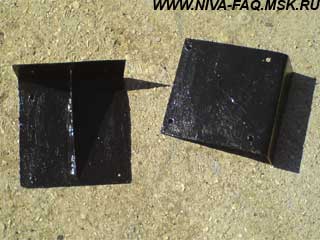

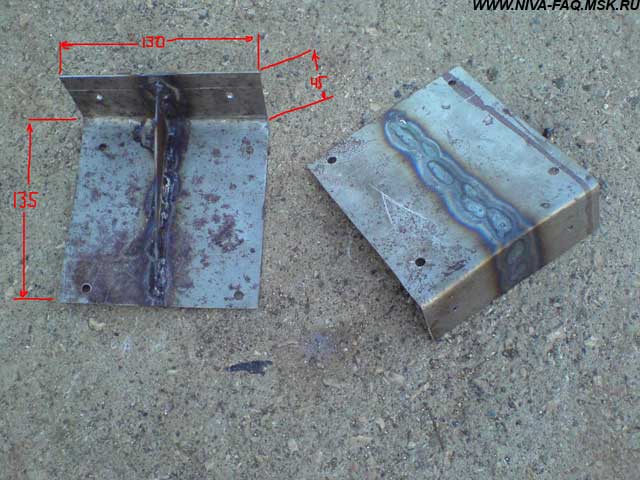

Давно стоял вопрос, как усилить полку багажника, пока не появилась статья Billy_Boy. Позаимствовав идею, я решил изготовить кронштейн из стали толщиной 1,5 мм. И вот что получилось:

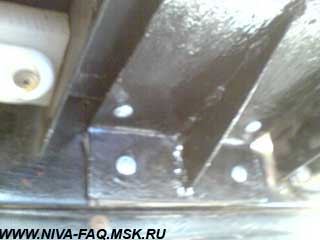

Кронштейн крепил к полке в отверстия для крепления динамика, а к кузову, как у Billy_Boy. Отверстия крепления к полке сверлил по трафарету из картонки:

Итоговый результат:

* * *

Не захотел городить новую полку из фанеры. Решил переоборудовать родную.

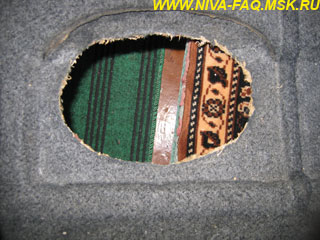

Кладем корпуса колонок декоративные накладки на полку, смотрим как лучше, измеряем, наносим, где резать (мылом или мелом, я так просто нацарапал). Режем в 1,5 раза меньше, чтобы не промазать, потом подгоняем.

Правую сторону я сделал так, как видно из фото:

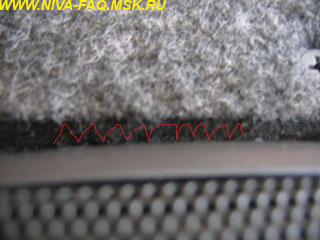

Единственно, замечу: во время работы, как сделаете срез и "выпрямите" полку, периодически наносите черный крем для обуви чтобы все было незаметно.

Левая проблем не вызовет.

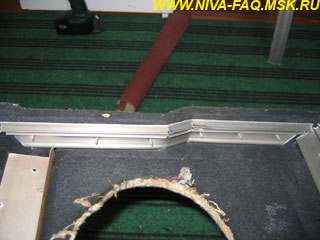

Пора заняться "усилением" полки. Я взял для этого алюминиевые пороги, межкомнатные, для линолеума. Они легкие и имеют ребра прочности, идеальны:) На изгибах малость подогнул, подрезал:

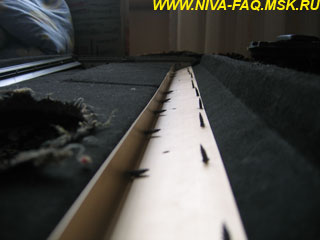

Не жалея саморезов, вкрутил и длинные усиления:

Еще следует усилить левую резанную сторону, под колонкой. В идеале еще бы соединить их вместе.

Колонки ставим сверху, так они стоят на полке и держатся крепче.

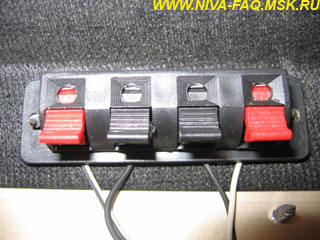

Купил соединители от усилителя, 20 руб. Очень удобно:

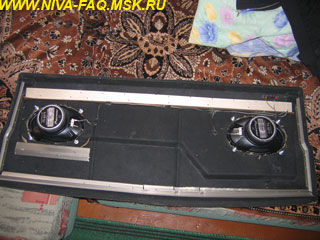

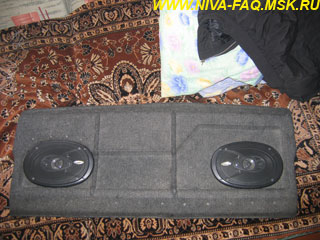

Вся полка сзади с установленными колонками:

Можно полку снизу закрыть тканью или тонкой фанерой, чтобы реже резаться об саморезы.

В общем, все легко.

Patrick-Star, 16.09.10.
