 Установка магнитолы первый раз
 Автор Actors

Или классическая схема подробно на моем примере.

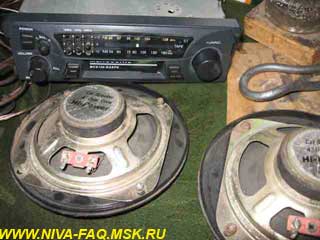

Машина - 21214. Исходный материал - оставшиеся от копейки магнитола и пара динамиков: 4 Ом и ~10 см диаметр мембраны, и некая ТВ антенна - нашел когда-то где-то, очень давно:

Сразу скажу, что для стандартного места сзади динамики нужны побольше, скажем ~14 см диаметром. У меня разъем на магнитоле выдран и торчит пять проводов, один из которых двойной - антенный (на фото не показан):

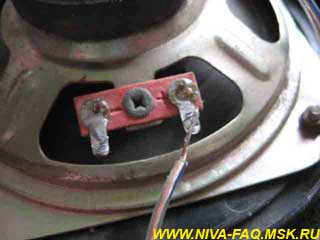

Так как на улице зима, да и вообще советую все паяльные работы сделать дома. Их всего четыре пайки, по две на динамик. Длинным сдвоенным проводом будем соединять между собой динамики и магнитолу ~5-4,5 метра. Поэтому припаиваем каждый конец провода к клемме динамика с пометкой (+) плюс:

Также берем два небольших по длине провода 30-40 см и припаиваем их к клеммам со знаком (-) минус. Почему так? Потому что у нас однополярное питание в машине и минус мы присоединяем к массе, то есть к корпусу.

Домашние работы готовы. Что взять с собой полезного для установки в машину:
1. Изолента - иначе можно и не ходить.
2. Отвертки крестовая и плоская среднего размера.
3. Взять тонкую часовую отвертку для вынимания клемм из корпуса (автор не взял, за что поплатился временем и теплом).
4. Нож.

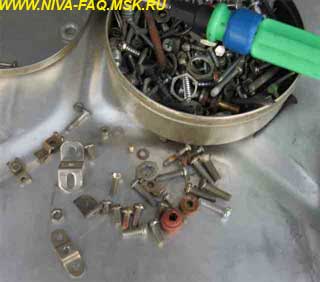

5. Винты и саморезы различных величин. Если динамки маленькие, как у автора, то всякие уголки из детского конструктора типа "Юнность-5".
6. Клей или герметик застывающий.
7. Пассатижи - обязательно.
8. Тестер - то же обязательно.

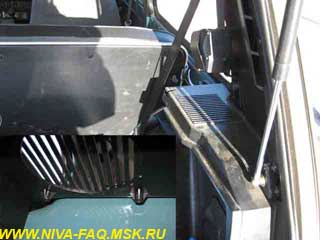

Первое что делаем, это ставим на стандартные места динамики:

Упс…

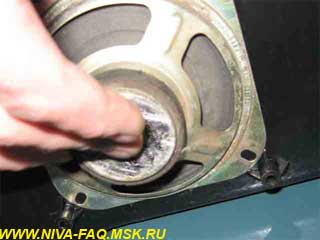

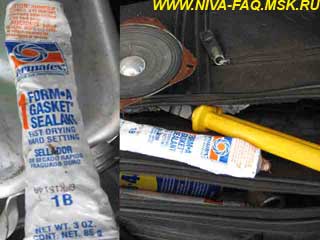

При всем богатстве выбора другой альтернативы нет:

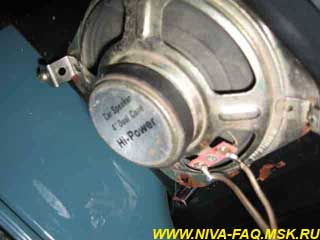

Хотя, если у вас есть уголки, то лучше еще сделать так:

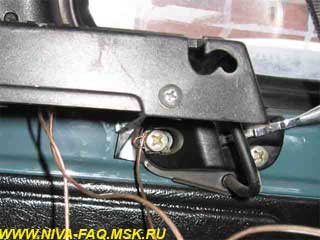

Короткий провод от динамика я прикрутил винтом крепления заднего сидения:

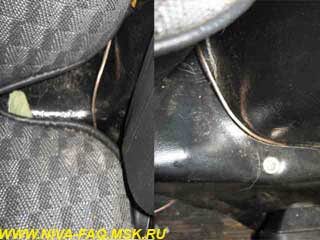

Длинный провод пропустил между спинкой сидения и стенкой с каждой стороны:

А так это выглядит уже со стороны салона:

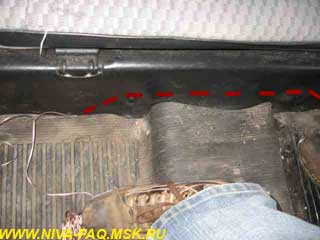

Когда провод выходит из области сидения, прячем его под обивку поперечины пола. Отвинчиваем винт, удерживающий обивку поперечины пола, ближний к стенке машины.

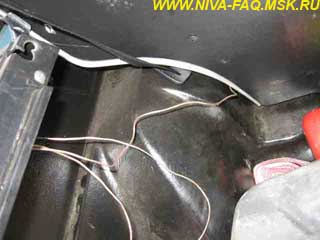

Вести провод через салон я решил со стороны сидения пассажира. По этому провод левой колонки прячу также под обивкой поперечины пола:

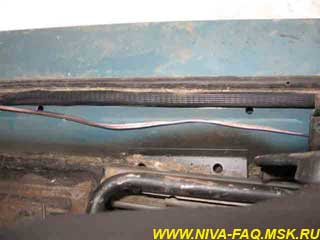

Снимаем полностью ближнюю к двигателю "защиту порога" (не нашел как называется), а под ту, что ближе к заднему сидению, можно спокойно подпихнуть уже сдвоенный провод.

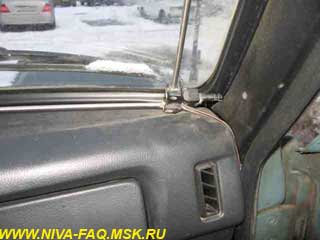

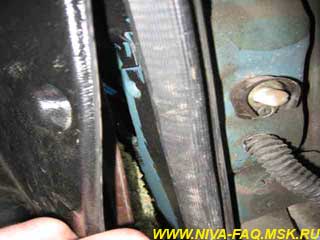

Теперь займемся антенной. Я решил не выносить антенну наружу, а пустить ее вдоль лобового стекла. Провод антенны спрятал между стенкой и панелью торпеды и пластиковой облицовкой правой стенки отсека ног пассажира, предварительно отвинтив внизу винт и вынув два пластиковых защипа, удерживающих облицовку.

После того, как провода оказались, внизу можно завинтить винт и вставить пластиковые защипы, а также поставить "защиту порога".

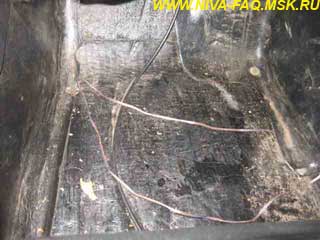

От правой двери к центру пропустил оба провода под ковриком пассажира и вывел к отделению радиоприемника.

Теперь осталось вывести провода питания.

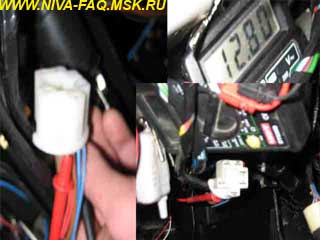

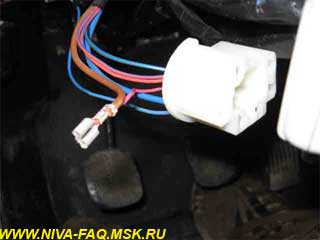

Снимаем кожух руля. И снимаем клемму с замка зажигания. С помощью тестера выбираем !при снятой клемме! один из двух толстых проводов, где есть напряжение ~12 вольт. Это для того, чтобы при выключенном ключе магнитола играла, и при запуске звук не пропадал, хотя это уже зависит от аккумулятора:

В моем случае это был красный. Чтобы вынуть клемму из корпуса, необходимо прибегнуть в помощи тонкой отвертки, иначе вы будете пыхтеть, как автор, пытаясь найти что-либо подходящее по всей машине.

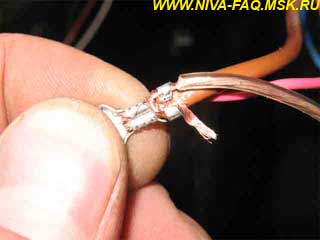

Крепим отдельный провод питания для магнитолы к нему, например, так:

Усики надо аккуратно разжать ножом, вставить провод, а затем сжать пассатижами также аккуратно, иначе рискуете их сломать. На фото усики еще не зажаты.

Провод питания я провел сверху кожуха руля к отсеку радиоприемника, не совсем хорошо, зато точно болтаться не будет.

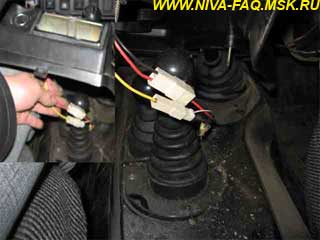

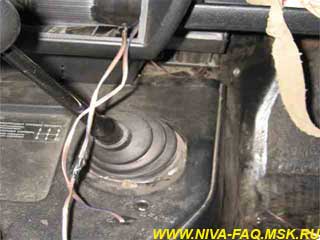

И последний штрих - это земля. По совету многих я ее вел от прикуривателя. Отвинчиваем болты облицовки тоннеля пола. Находим клеммы прикуривателя. Выбираем черный, на всякий случай проверяем тестером соединение провода с массой и крепим провод аналогично креплению питания:

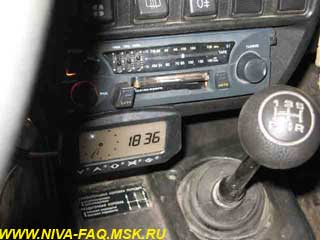

Приматываем все провода к магнитоле, просто вставляем ее в гнездо радиоприемника и наслаждаемся музыкой:

Всем новичкам удачи, всем умудренным просьба высказать свои замечания. Статья рассчитана новичков и имеет целью быть полным наглядным руководством по самостоятельной установке классического варианта магнитолы с двумя динамиками и антенной радиоприемника.

Олег (Actors), 15.02.08.
