Просмотрев статьи о замене тормозных колодок и различных приспособлениях для натяжения пружин, хочу подробнее остановиться на процессе, изложенном в статье «задние тормоза» и снабдить его наглядным пособием.

О методике

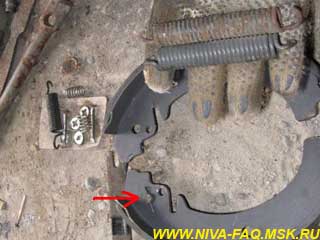

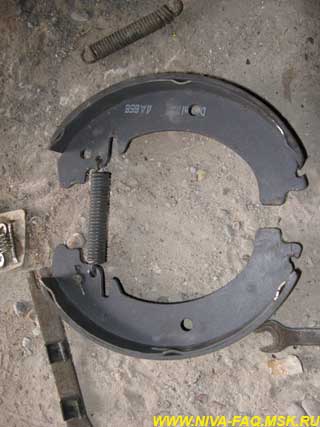

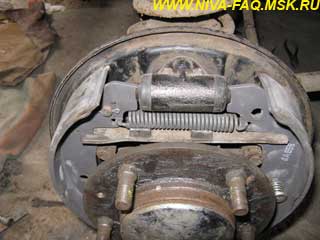

Нам понадобиться плоская отвертка и из инструментов все. На рисунке видно, что взамен старых пружин устанавливаются новые, особых проблем с этим не возникает:

Перед началом процесса необходимо установить крепление рычага стояночного тормоза и зафиксировать шплинтом, не разводя его лапки (на верхнем рисунке показано стрелкой). Установить верхнюю стяжную пружину:

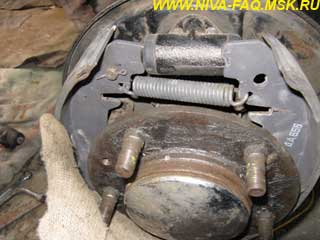

Шаг 1. Левой рукой, придерживая внешнюю тормозную колодку, устанавливаем её в зацепление с тормозным цилиндром:

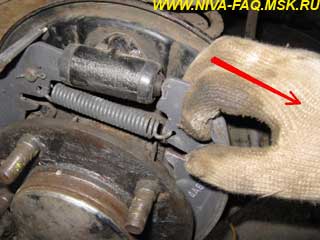

Шаг 2. Правой рукой, ухватившись за край внутренней колодки, оттягиваем пружину в направлении указанном стрелкой:

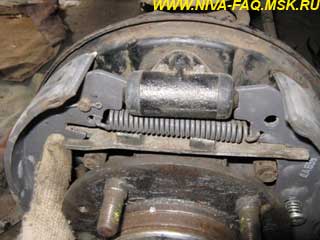

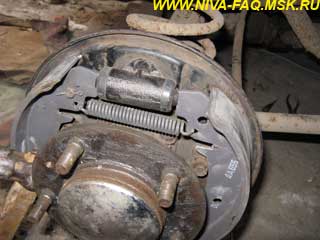

Щёлк! Колодка устанавливается в зацепление с тормозным цилиндром:

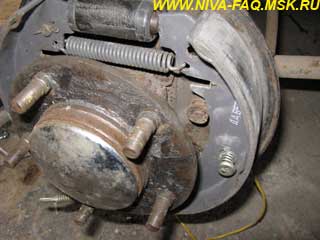

Шаг 3. Фиксируем внутреннюю тормозную колодку к щиту, устанавливая опорную стойку (солдатик):

Шаг 4. Устанавливаем распорную планку в зацепление с внутренней колодкойЖ

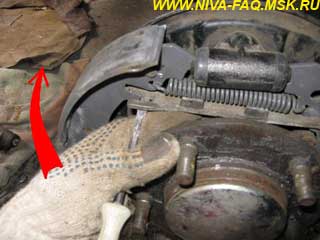

Ухватив внешнюю колодку за нижний край и оттягивая в направлении, указанном стрелкойЖ

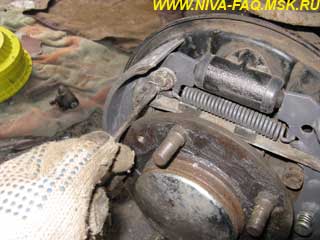

устанавливаем её в зацепление с распорной планкой. В этой процедуре можно помочь себе отверткой, как показано на рисунке. Распорная планка установлена:

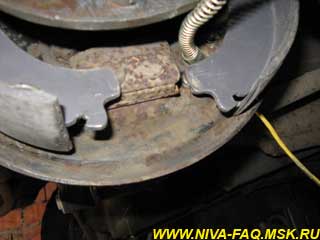

Шаг 5. Выводим нижний край внешней колодки из зацепления с направляющей пластиной тормозного щитаЖ

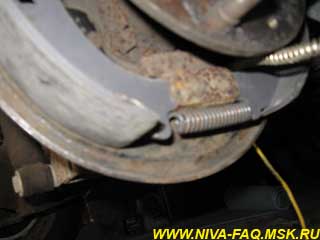

Устанавливаем нижнюю стяжную пружину:

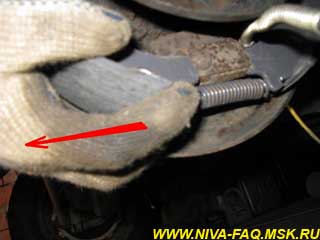

Ухватившись за край внешней колодки, отводим её в направлении указанном стрелкойЖ

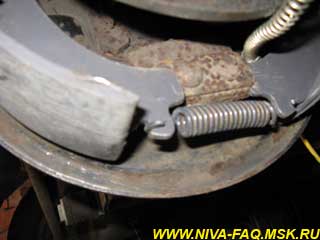

Пружина установлена:

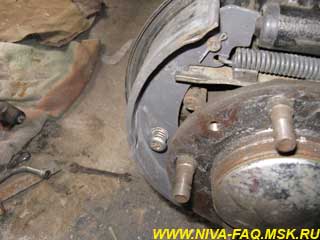

Шаг 6. Фиксируем внешнюю тормозную колодку к щиту, устанавливая опорную стойку (солдатик):

Шаг 7. Устанавливаем рычаг стояночного тормоза в наконечник троса:

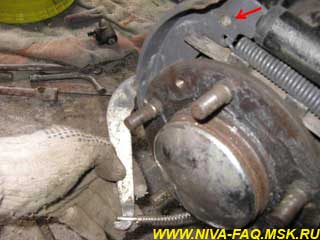

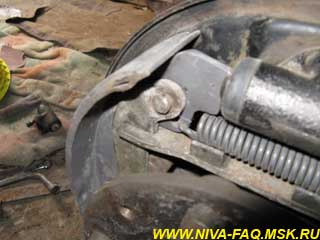

Убираем шплинт из крепления рычага стояночного тормоза и аккуратным нажатием устанавливаем крепление в одной плоскости с тормозной колодкой (показано стрелкой):

Шаг 8. Устанавливаем рычаг стояночного тормоза:

Фиксируем его к тормозной колодке и наконец, второе движение отверткой – разводим лапки шплинта:

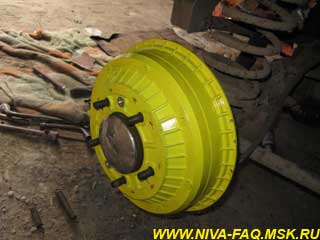

Шаг 9. Устанавливаем тормозной барабан, не забыв смазать посадочное место графитовой смазкой:

Все!

Процесс занимает не более 5 минут без перекура и не требует применение специальных приспособлений.
Самая частая причина, при которой тормозной барабан не садится на место после смены колодок - неотпущенный или плохо отпущенный тросик стояночного тормоза.
