 Узел переключения передач от Шнивы в Ниве
 Авторы chibis и Yosak

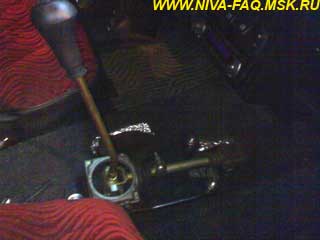

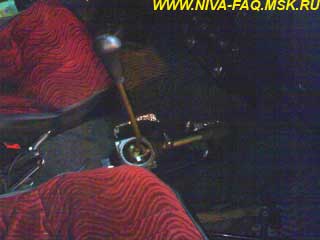

Где-то на vaz.ee.ru увидел нечто подобное, но на 2107. Решил попробовать на Ниве. Купил привод и кулису от Шнивы. Ну, в общем, все как в той статье говорилось и собрал:

Благо, что раздатку снимал. Не сняв ее, не смог бы закрепить эту "конструляцию" на центральном туннеле. Его я, к слову сказать, изрядно изувечил. Сталь хорошая, а резать неудобно. Рвал ножницами по металлу. Виден результат после сборки.
К сожалению, в первом варианте раздатка при движении сильно била по механизму переключения, и вибрация была нешуточная. Поэтому рекомендую тем, кто захочет повторить, чтобы шпильки из пола торчали на 60-80 мм (вообще, чем больше, тем лучше... лишнее срежете), так как нужно максимально поднять этот механизм, обеспечив зазор. Рычаг изумил своей длиной. Жаль я не знаю, как это все работает на Шниве, но у меня он доставал почти до плеча (ключицы). Обрезать его сразу я не стал. Не было плана касательно обшивки, и я решил не спешить. Рукоятку я нахлобучил от 2108 (по диаметру - как влитая, но расположение передач на рисунке, само собой, неверное).

Пока катался без обшивки, продолжал думать над вариантами ее изготовления. Подгоняло меня то, что из образовавшейся дыры в салон летело все подряд: вода из луж, дым и гарь, просто холодный воздух и рев от двигателя. Идеи были разными, но остановился на самой примитивной:

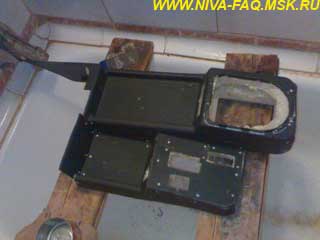

Взял центральный короб от 2108. Он хорошо вписывался под печку, но был узок. Купил второй такой же. Укоротил их и приложил по месту один к другому. Скреплял полосками жести толщиной 0.8 мм и алюминиевыми клепками. Получилось жестко. На той части, где должны торчать рычаги раздатки, я зашил окно пластиком, который остался от коробов после их укорочения. Зашил и другие бреши в конструкции.

Также наделал дополнительных отверстий. Во-первых, у меня подрулевые переключатели и обшивка рулевой колонки от Шнивки, а там нет места под аварийку. Вот она у меня и болталась на проводах, цепляясь за колени при езде. Во-вторых, мне хотелось иметь второй прикуриватель (и не потому, что я курю, а просто электроприборов много развелось). Ну и, наконец, хотелось что-нибудь безвкусно-голубое. Жаль я тогда не додумался, о чем теперь очень жалею, разместить в той части, где у меня аварийка, прикуриватель и пепельницу. Мне ее не хватает порой. Ну да ладно.

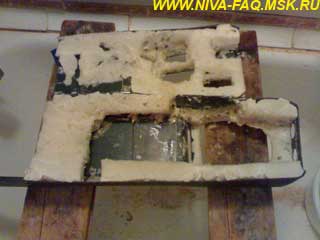

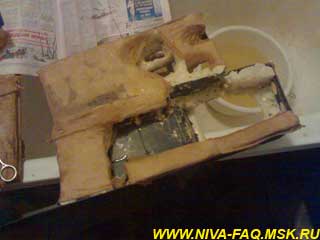

Рядом с рычагами раздатки у меня зарезервированы два места под стандартные нивские клавиши. У рычага переключателя передач вмонтирован фонарик, аналогичный тем, что у нас в Нивах над дверью. С противоположной стороны от него прикуриватель и аварийка. Все это я запенил:

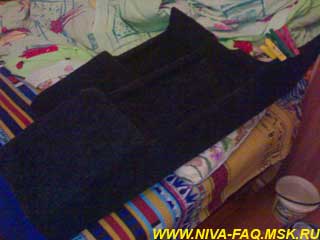

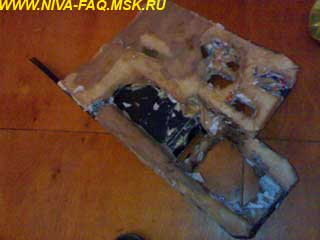

Хотелось звукоизоляции. Если помните, то я писал о шумах из дыры в полу. Пену после засыхания я обработал, прорезав все отверстия и полости. Сверху оклеил чулками, покрытыми эпоксидкой:

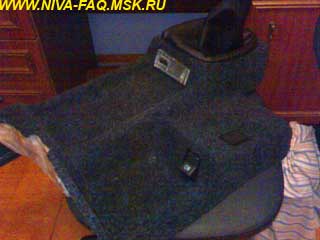

Эстетику наводил карпетом и клеем "МОМЕНТ":

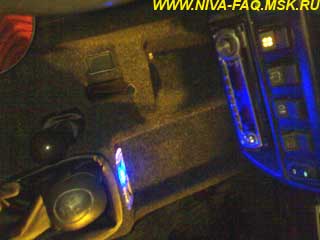

Говорят, нужен для резины, но я делал обычным. Неплохо сохнет надо сказать. Всю конструкцию оклеил минут за 20-25, а через час уже хотелось на машину привернуть. Ну потом все это собрал:

"Кожицу" на переключение передач взял само собой от 2108. Примерил и обрезал рычаг. Все подключил. За пол закрепил все одним шурупом. Как ни странно, но держится очень цепко. Я его вогнал под прикуривателем в предварительно привернутый к полу пластмассовый дюбель. Он все и держит с одного края, а с другого печка не дает конструкции двигаться.

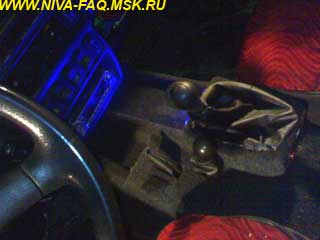

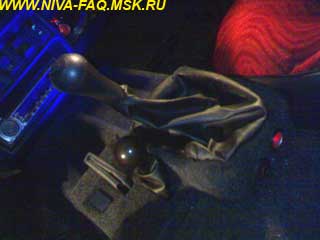

Может кому-то это покажется топорным, но могу заверить, что все получилось очень быстро и просто:

Рычаг переключения передач  стал ближе к водителю и не бьет по клавишам магнитолы в положении 3-й передачи. Тянуться при включении 5-й передачи, опять же, не надо.

Рычаг включения блокировки раздатки остался на месте. Просто за всеми переделками я потерял его резиновое навершие.

chibis, 06.01.09.

* * *

Одним из больших минусов Нивы в эргономике является расположение рычага КПП. Не буду описывать ощущения при пользовании им, любой нивовод знает. Посидел как-то в Шевике и понял, что надо делать! Приобрел кулису в сборе и механизм выбора передач – всё естественно от Шевика. При установке этих девайсов сложностей не возникает. КПП и РК снимать не надо. Надо снять облицовку тоннеля. Также снять рычаг КПП. На Шевике тяга от кулисы к КПП идет под полом, так как там есть место для этого. На Ниве, к сожалению, КПП и РК расположены слишком близко друг к другу. Поэтому придется ставить механизм кулисы над полом. Видел пример такой работы в FAQ, но резать пол категорически не хотел!!! Но без этого механизм не умещался рядом с ручками раздатки!  Долго думал и придумал! Хотя при такой установке приходится отказаться от блокиратора включения заднего хода. Для тех, кто не в курсе: эта штука не дает включить задний ход без утапливания рычага. Уже 2 года прекрасно обхожусь без блокиратора! Воткнуть заднюю скорость при движении вперед – вряд ли удастся! Синхронизаторы не позволят.

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ ОТ ШЕВИКА СТАВИТСЯ ТОЛЬКО 5-СТУПКУ!!!

Итак, приступим! Весь механизм кулисы смонтирован на чёрной железной платформе (далее платформа). Кулиса находится внутри алюминиевого квадратного корпуса. Разбираем и снимаем его с платформы, внутри видим прикрученный на двух болтах блокиратор заднего хода. Эти детали нам уже не понадобятся! На самой кулисе прикреплена ответная часть блокиратора заднего хода. Тоже надо снять. Часть платформы, на которой держится кулиса, лишняя, и её надо отрезать! Я отрезал лишнее перед кулисой, в этом месте она немного гнутая.

Теперь переходим к работам на КПП. Надо снять с КПП механизм выбора передач. Для этого надо открутить три гайки. Тока надо снять те, которые расположены чуть ниже. Не открутите верхние ненароком! Открутили? Аккуратно вытаскиваем механизм. Накрываем отверстие тряпочкой, чтобы ничего в коробку не упало! Ещё раз напоминаю, для этих работ КПП снимать не надо! (Заодно можно, воспользовавшись случаем, поменять масло в КПП. Всегда заливаю масло в пятиступку через это отверстие. Так удобней и быстрее!) Берем механизм выбора передач от Шевика, аккуратно ставим на место. Он точно такой же, как и Нивский, только короче размером. На кончике два паза: в одном (нижний) резинка (пыльник), в другой (верхний) вставляется кольцо-фиксатор привода кулисы. В принципе, наверное, можно обрезать шток стокового механизма выбора передач (думаю можно таким образом поставить кулису на 4ступку), и нарезать пазы (если кто соберется так делать, не забудьте разобрать механизм и вытащить пластину блокировки включения заднего хода! Я про механизм 21213/214). Механизм недешев. Мне перепал нахаляву. Закручиваем гайки.

Для меня самой большой проблемой при установке было кольцо. В комплекте его не было. Один из форумчан (Сарtain) посоветовал применить половинку от обычного кольца для ключей. Так и сделал. Хотя сначала и не верилось, что долго протянет. Но уже два года, три раза тьфу!

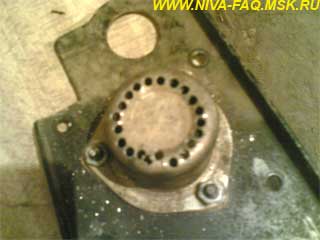

Теперь приступаем к переделке «стаканчика» кулисы. Не знаю точно как называется эта деталь, похожа на стакан. Если оставить как есть, придется дырявить тоннель, так как «стаканчик» торчит вниз из платформы кулисы. Если даже продырявим тоннель, есть возможность, что «стаканчик» будет задевать за РК. Поэтому откручиваем три гайки и вытаскиваем «стаканчик» вместе с рычагом из платформы. Отсоединяем тягу от рычага КПП, осторожно (!), не потеряйте капроновые втулки! Вытаскиваем рычаг из «стаканчика», внутри пружина – не потеряйте! Берем «стаканчик», переворачиваем, вырезаем дно. Подходящего инструмента не было, просверлил отверстия по кругу:

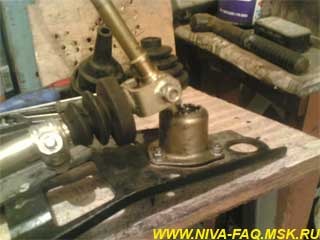

и выбил дно. Не переборщите с диаметром отверстия! Он должен быть чуть меньше диаметра поршенька, на котором держится рычаг! Теперь вставляем рычаг в «стаканчик» верх тормашками, предварительно смазав поршенек. Прикручиваем «стаканчик» вместе с рычагом обратно на платформу:

Естественно, «стаканчик» прикручиваем верх тормашками, теперь тоннель дырявить не нужно! Прикручиваем тягу обратно к рычагу. Фиксируем другой конец тяги кольцом на механизме выбора передач.

Теперь подбираем место для установки кулисы. У меня он установлен рядом с ручками РК. Так как длина тяги кулисы регулируемая, её можно установить кому как удобно – руки ведь у всех разной длины. Рычаг у меня стоит вертикально на нейтралке. Верхушку рычага обрезал, слишком длинным оказался. Обмотал двумя слоями изоленты, и почти насильно надел ручку КПП от «десятки», обтянутую кожей. Удобно стало очень! Ручка теперь не болтается! На первое время прикрутил платформу к тоннелю саморезами по металлу, потом болтами (4 шт.).

Теперь при включении 3-й скорости рычаг не бьёт по "морде" магнитолы. А при включении 5-й - не приходится смущенно извиняться задев коленку случайной попутчицы. Ходы рычага получились короткими, прямо как на роботизированной коробке спортивного болида!

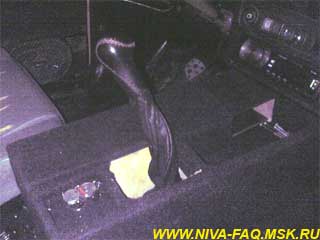

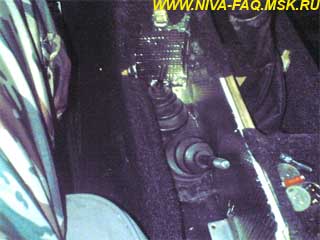

Стоковая обшивка тоннеля теперь не подходит. В FAQ видел примеры установки облицовки из двух переделанных и склеенных вместе от 2109. Я пошёл другим путём. Сделал из толстой фанеры «бар», внутри обклеил «шумкой», снаружи «карпетом». Ручки РК закрывает крышка, которая полностью заглушает дребезг ручек!

Для экстремалов, часто включающих блокировку/понижайку, такая облицовка, наверное, будет неудобна. Но так как я редко ими пользуюсь – мне удобно!.  Да и колхозно, наверное, получилось, но зато УДОБНО!!!

P. S. Фоток у меня маловато. Нужные почему то исчезли из компа… По первому теплу постараюсь снять всё заново и показать. Хотя там всё просто…

P. P. S. Если кому-то данная статья поможет при установке – буду рад!

Отдельное спасибо за советы Сарtain`у и форуму Нива4х4!

Все вопросы в личку или на yosak09@mail.ru , отвечу обязательно!

Yosak aka Къарачайлы, 07.03.12.
