 Электромеханический корректор фар
  Автор ALER

Статья существенно обновлена по результатам установки электромеханического корректора фар 09.08.03.

Поставил ЭМКФ на новую Нивку по причине безвременно скончавшегося гидрокорректора. Покупал ЭМКФ в Лорде за 575 р., при продаже девайс был проверен на работоспособность: были пристыкованы (несильно - иначе просто потом не разобрать) все разъемы, а провода подключены к аккумулятору. При вращении ручки регулятора штоки приводов исправно перемещались.

На предыдущей Нивке мне ставил ЭМКФ Володюшка, теперь я приобрел личный опыт. Опять же, Leo2131 недавно их ставил.

Шланги гидрокорректора я просто откусил около крыльев и вытащил в салон вместе с регулятором. Причина поникшей правой фары была простой - где-то под воздушным фильтром (Нива - 21214-20) шланг был поврежден и утратил герметичность.

Возможны два подхода к установке электроприводов ЭМКФ: снятие фар (не оптических элементов, а фар в сборе) или снятие подкрылков. Leo2131 пошел первым путем, я вторым. Мне этот путь представляется более коротким, особенно, учитывая необходимость снятия решетки радиатора, дворников очистителей фар и шлангов с них (из-за сетки на решетке радиатора). Подкрылки же держатся на нескольких саморезах, которые легко отвинчиваются (самые задние можно не отвинчивать - достаточно, чтобы отошла передняя часть подкрылка). Колеса тоже можно не снимать - нужно только немного поддомкратить машину.

Очень не хотелось вынимать резиновую втулку из моторного щита, но разъемы пропихнуть в нее никак не удавалось. Вариант с разборкой разъемов тоже не прельщал. Когда я все-таки вынул эту резинку, проблема разрещилась легко и просто: если смотреть через отверстие, куда позже будет поставлен блок управления, хорошо видно отверстие в моторном щите. Вставилась обратно резинка на удивление легко. Так же поступал и с резиновыми втулками в крыльях: вынимал, прорезал перемычку между отверстиями (для гидрокорректора там отверстие без прорези), вставлял кабели и устанавливал втулку на место.

К сожалению, я не озаботился заранее приобретением омегаобразных и ленточных хомутов. Но хотелось все сделать "как надо", поэтому первые я снимал и после прокладки кабелей устанавливал на место, вторые удалось распустить, а потом опять затянуть. Leo2131 ленточными хомутами запасся и, не снимая омегаобразные хомуты, просто притягивал кабели ЭМКФ к имеющимся жгутам.

Разъем в блок управления вставляется с очень большим трудом. В этот раз я буквально заколачивал его пассатижами ударами по углам. Вставляется блок управления на свое место без труда, провода (красный и черный) пока просто опускаются вниз.

Разъемы в электроприводы вставляются намного легче - просто рукой, но держатся там плотно, т. е. для опасений, что они могут вывалиться, нет никаких оснований. Кстати, лучше сначала пристыковать к электроприводам кабели, как следует одеть на них резиновые чехлы, и только потом ставить приводы на место.

Исполнительный механизм старого гидрокорректора вынимается с вращением против часовой стрелки. На конец привода одевается белое кольцо из комплекта ЭМКФ, затем электропривод вставляется на посадочное место так, чтобы пластина-защелка была внизу. Привод несильным нажатием утапливается, чтобы три ребра попали в соответствующие пазы, а затем поворачивается по часовой стрелке до защелкивания. Излишек кабеля лучше вытащить в подкапотное пространство и чем-нибудь зафиксировать.

Для подключения весь блок предохранителей снимать необязательно. Я отвинтил только одну гайку крепления большого блока - справа, около рулевой колонки (желателен торцевой ключ на 8). Рекомендуется перед этой операцией снимать клемму с аккумулятора, но этого я тоже делать не стал - не хотел, чтобы сбросились результаты самообучения в контроллере и настройки в маршрутном компьютере. От короткого замыкания застраховался тем, что защитные крышки с предохранителей не снимал.

Напомню, что выходы блоков предохранителей расположены сверху, причем у каждого предохранителя имеется два соединенных контакта, один из которых (дальний) уже задействован в схеме, а ближний - свободен. В приложенной инструкции рекомендуется подключить красный провод к предохранителю 5 или 6, и он будет работать только при включенном ближнем свете фар. Я подключил его к предохранителю 7 (можно - 8), т. е. ЭМКФ будет работать при включении и ближнего, и дальнего света фар, а также просто при включенных габаритах.

Наконечник черного провода массы я одел на шпильку крепления блока предохранителей, затем установил на эту шпильку блок предохранителей и завинтил гайку крепления.

После проверки работоспособности устройства в установленном виде подкрылки были поставлены на место. Места для саморезов на кромке крыльев находятся легко, для поиска отверстий под саморезы в глубине арок использовалось шило.

Поздно вечером, когда стемнело, подрегулировал направление пучков фар - просто асфальту в темном дворе -  предусмотренными для этого штатными винтами. Главное, чтобы пучки были параллельны, а высоту их можно будет установить "по вкусу" уже на дороге.

* * *

Добавление от Тихого Дона в конференции (оригинал): "Мне замечательно подошел комплект от 2112 (10, 11, 15) - разница только в провОдке, блоки все одинаковые. Пришлось перепаять фишку на предохранитель - там узкая "зубильная". Так что, ежли не будет нивского комплекта - берите любой из "матрешкиных" + широкую "маму". Для тех, у кого корректора не было по умолчанию (как у меня), необходимо еще приобрести панель с 2-мя отверстиями (под регулятор подсветки и корректор). Полностью индекс не помню, начинается с 2105-...".

Информация с сайта производителя

Электромеханический корректор фар (ЭМКФ), выпускаемый ОАО "Ижевский мотозавод "Аксион-холдинг", является альтернативой гидравлическим корректорам, которыми оснащаются некоторые модели автомобилей. ЭМКФ полностью идентичен гидравлическому корректору по стыковке привода с механизмом наклона луча фары, но отличается от последнего надежной работой при длительном воздействии низких и высоких температур. ЭМКФ состоит из двух приводов (по одному на каждую фару) и общего блока управления. Все части конструкции защищены от проникновения пыли и влаги, размещены в прочных корпусах, электроразъемы имеют защитные чехлы. Блок управления корректора размещается на передней панели автомобиля и имеет до 15 положений вала, регулирующего направление луча. Корректоры ЭМКФ серийно поставляются на ОАО "ГАЗ" и АМО "ЗИЛ".
Разработаны тюнинговые модификации ЭМКФ для следующих автомобилей: "КАМАЗ", "ГАЗ-3110", "ГАЗ-3302", "ВАЗ-21213", "ВАЗ-2110", "ВАЗ-2111", "ВАЗ-1111-ОКА" "ИЖ-2126", "ИЖ-21261", "ИЖ-2717", "ИЖ-27171", "ЗИЛ-5301", "УАЗ-31512", "УАЗ-3160".

Технические характеристики:

КАМАЗ



ГАЗ
3110,
3302

ВАЗ
21213

ВАЗ
2110

ВАЗ
2111

ВАЗ
1111
ОКА

ИЖ
2126, 21261,
2717, 27171

ЗИЛ
5301

УАЗ
3160

УАЗ
31512

УАЗ
3160



Напряжение питания, В

24

12

12

12

12

12

12

12

12

12

12

Полный ход штока привода, мм

10

7

3.63

2

3.3

10

7

10

10

7

10

Разноход штоков приводов, мм, не более

0,3

0,3

0,3

0,3

0,3

0,5

0,5

0,3

0,5

0,5

0,5

Вылет штока, мм

38,8

38,8

34,0

34,0

34,0

38,8

34,0

38,8

38,8

34,0

38,8

Усилие на штоке

по направлению к электроприводу, Н, не более

80

80

80

80

80

80

80

80

80

80

80

по направлению от электропривода, Н, не более

50

30

50

50

50

50

50

50

50

50

50

Ток потребления корректора

в ждущем режиме, мА, не более

50

50

50

50

50

50

50

50

50

50

50

при перемещении штоков, А, не более

1

1

1

1

1

1

1

1

1

1

1

Время перемещения штоков электроприводов из одного крайнего положения в другое, с, не более

20

20

20

20

20

20

20

20

20

20

20

ALER, 09.11.02.

========

Информация для электрокорректоров Нивы в таблице и в мануале разнится: в мануале для гидрокорректора указано, что его ход 7±0,5 мм. Объяснить я это не могу. Значение 7±0,5 мм обнаружил в мануале Trener.

ALER, 07.06.04.



Ниже приведен текст с бумажки, приложенной к устройству, отсканировал Володюшка.

1. Общие положения

Электромеханический корректор фар (далее по тексту ЭМКФ) предназначен для корректировки оптической оси луча ближнего света головных фар на автомобилях марки "ВАЗ 21213" в зависимости от загрузки.
ЭМКФ может быть установлен взамен штатного гидрокорректора, при этом технические и эксплуатационные характеристики автомобиля не изменяются.

Данный комплект состоит из корректора фар ЭМКФ 21213 ТУ 4573-042-07530936-99 и дополнительных деталей для установки его в автомобиль.

2. Основные технические данные и характеристики
Напряжение питания, В....................................................... 12 +3/ -1,2
Полный ход штока привода, мм............................................ 3,63 +/-0,3
Вылет штока, мм.................................................................... 34
Усилие на штоке
по направлению к электроприводу, Н, не более................ 80
по направлению от электропривода, Н, не более.............. 50
Ток потребления корректора
в ждущем режиме, мА, не более .......................................... 50
при перемещении штоков, А, не более.................................. 1
Время перемещения штоков электроприводов
из одного крайнего положения в другое, с, не более......... 20

3. Комплектность ЭМКФ 21213 ТУ 4573-042-07530936-99:
1.1 Электропривод ЭПК 02-09.............................................. 2 шт.
1.2 Блок управления БУК 33.................................................. 1 шт.
1.3 Кольцо электропривода................................................... 2 шт.
2. Кабель соединительный..................................................... 1 шт.
3. Паспорт................................................................................ 1 шт.
4. Пакет упаковочный............................................................. 1 шт.

Примечание. В комплект поставки входит дополнительно гайка и ручка для крепления блока управления.

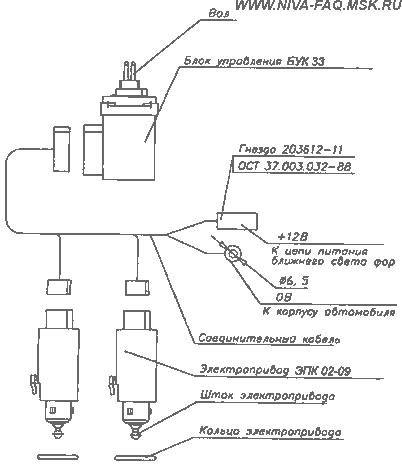

Состав и схема соединений показаны на рисунке 1.

4. Указания но монтажу и эксплуатации

ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ПОДАЧА ПИТАНИЯ НА ЭЛЕКТРОПРИВОДЫ БЕЗ ПОДКЛЮЧЕНИЯ БЛОКА УПРАВЛЕНИЯ.

ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ ЭМКФ НЕ ДОПУСКАТЬ ПОВРЕЖДЕНИЙ КОРПУСОВ И КАБЕЛЕЙ ТЕПЛОВЫМИ, ХИМИЧЕСКИМИ И МЕХАНИЧЕСКИМИ ВОЗДЕЙСТВИЯМИ.

При наличии технического опыта покупатель может самостоятельно установить электромеханический корректор, но лучше доверить монтаж специалистам авторемонтной мастерской, которые знают особенности установки корректора в автомобиль.

Демонтировать штатный гидрокорректор.
Перед установкой электромеханического корректора фар для проверки его работоспособности необходимо временно подстыковать соединительный кабель колодками к блоку управления, электроприводам и источнику питания согласно рисунку 1. Насадить на вал блока управления ручку гидрокорректора, поворачивая ее, во-первых, убедиться в работе приводов на холостом ходу и, во-вторых, установить штоки приводов в положение максимального вылета, установив ручку в крайнее положение по часовой стрелке.
Ручку снять, отстыковать разъемы кабелей от электроприводов, блока управления и питания.
На приборной панели автомобиля установить блок управления корректора фар в специальное отверстие, предназначенное для крепления блока управления гидрокорректора, завернуть гайку крепления гидрокорректора и установить ручку гидрокорректора на вал блока управления.
Провести кабель через стенку моторного отсека до каждой фары. Закрепить кабель, используя элементы крепления штатного гидрокорректора (хомуты и уплотнители), предотвращая провисание и касание кабеля нагревающихся и движущихся деталей автомобиля.
Подстыковать кабельный разъем к блоку управления корректора фар.
Установить кольца электроприводов в гнезда фар.
Подстыковать кабельные разъемы к электроприводам. Установить наконечник "ОВ" под гайку на болт для крепления блока предохранителей (отрицательный полюс системы электрооборудования).
Установить гнездо "+12В" на свободный штыревой контакт предохранителя 5 или 6 блока предохранителей автомобиля (предохранители левой и правой фар ближнего света). В этом случае цепь питания корректора будет защищена соответствующим предохранителем.

Включить ближний свет. Ручка блока управления корректора должна быть повернута до упора по часовой стрелке. Винтами ручной регулировки пучка света в вертикальной и горизонтальной плоскостях отрегулировать каждую фару в соответствии с руководством по эксплуатации автомобиля.
Проверить работоспособность корректора фар. При повороте ручки блока управления против часовой стрелки световые пучки каждой фары должны опускаться вниз.
Корректор фар функционирует только при включенном ближнем свете фар. Меняя положение ручки управления, пользователь, в зависимости от загрузки автомобиля и условий движения, добивается требуемого положения световых пучков ближнего света фар.
Положение рукоятки в порядке увеличения диаметров кружков на шкале корректора:
- автомобиль с водителем;
- все места заняты;
- все места заняты плюс груз в багажном отделении до полной нагрузки на заднюю ось;
- автомобиль с водителем плюс груз до полной нагрузки на заднюю ось.

При других вариантах загрузки без превышения полезной массы положение рукоятки подбирается таким образом, чтобы освещенность дороги на ближнем свете фар была в пределах нормы, и не ослеплялись водители встречных автомобилей.

ЭМКФ не требует технического обслуживания в течение всего срока службы.

5. Гарантии изготовителя

5.1. Изготовитель гарантирует соответствие электромеханического корректора фар требованиям технических условий ТУ 4573-042-07530936-99 при использовании корректора в комплекте с исправными фарами (обеспечивающими на штоке привода усилия не выше указанных в разделе 2), соблюдении указаний по монтажу и эксплуатации.

5.2. Гарантийный срок хранения корректора в упаковке предприятия-изготовителя при условии хранения изделия 2(С) ГОСТ15150-69 - 36 месяцев, исчисляется с даты выпуска. Условия хранения 2(С) ГОСТ15150-69:
- закрытые или другие помещения с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенные в макроклиматических районах с умеренным и холодным климатом.

Гарантийный срок эксплуатации - 12 месяцев. Гарантийный срок эксплуатации исчисляется со дня продажи через предприятия торговли. В случае отсутствия в паспорте даты продажи и штампа предприятия торговли гарантийный срок устанавливается с даты изготовления корректора.

6. Свидетельство о приемке

Электромеханический корректор фар ЭМКФ 21213 в упаковке изготовлен и принят в соответствии с
обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.

ПРОИЗВОДСТВО И ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ: 426006 г. Ижевск, ул. М.Горького, 90
ОАО "Завод бытовой техники" тел.(3412)56-08-09, 51-00-86
тел. для технической консультации (3412)78-45-11, факс (3412)51-00-86.
СБЫТ:
ЗАО "Аксион-ТНП"
тел./факс(3412)51-02-31,78-58-97
e-mail: tnp@general.udm.ru
tnp@axiontnp.ru

Паспорт ЭМКФ-41, прислал yonnex001 (07.11.13).

emkf_41.pdf - pdf-файл, объем 223 Кб.
