 Работы по обслуживанию и регулировке карбюратора
 Автор vlavuk

В нижеследующем тексте цитируется книга [1]. Для удобства в текст нами добавлены ссылки на необходимые (для лучшего понимания) рисунки, нумерация которых соответствует использованной в [1].

"В числе основных практически целесообразных и необходимых работ по техническому обслуживанию и регулировке карбюратора следует отметить следующие:
    наружная мойка;
    промывка сетчатого фильтра на входе в поплавковую камеру;
    промывка поплавковой камеры;
    очистка воздушных жиклеров и других деталей от отложений;
    регулировка поплавкового механизма;
    регулировка пускового устройства;
    регулировка системы холостого хода.

Все эти работы не требуют обязательного демонтажа карбюратора с двигателя.

Наружная мойка производится при помощи кисти любой растворяющей маслянистые отложения жидкостью: бензином, керосином, дизельным топливом, хотя, ввиду большей пожарной безопасности и меньшей испаряемости, следует предпочесть две последние. Еще лучше применять специальные аэрозольные составы, смываемые водой. После мойки карбюратор неплохо обдуть снаружи сжатым воздухом, хотя бы от автомобильного компрессора. Периодичность этой работы определяется самим водителем исходя из условий эксплуатации и обычно бывает необходима 1-2 раза в год.

Следует отметить, что не слишком загрязненный и постоянно эксплуатируемый карбюратор работает ничуть не хуже, чем идеально чистый, так как все работающие подвижные сочленения постоянно самоочищаются, а грязь снаружи сама не может попасть внутрь. Технически необходима только чистка и мойка карбюратора с толстыми лохмотьями жирной грязи в рычажном механизме и пусковой системе, затрудняющими взаимное движение деталей. Но следует помнить, что каждая мойка - это внесение в трущиеся пары песка и мелкого абразива. Поэтому излишнее усердие в этом тоже ни к чему.

Перед тем как мыть карбюратор на двигателе, снимите воздухоочиститель. В процессе мойки соблюдайте осторожность и не допускайте, чтобы грязь попала во внутренние полости карбюратора и впускной коллектор".

[На наш взгляд, к этому следует добавить, что при наружной мойке вместе с грязью удаляется смазка внешних трущихся деталей карбюратора. Для восстановления нормальной работоспособности карбюратора, после внешней мойки и сушки необходимо восстановить смазку элементов механизма привода дроссельных заслонок, включая имеющиеся в нём пружины; внешний контур, часть внутренней плоскости, по которой ходит фиксатор и контур выреза для движения рычага оси воздушной заслонки у кулачка (поз. 6 на рис. 11) пускового устройства;  поверхность рычага привода ускорительного насоса, контактирующую с сектором на оси 9 дроссельной заслонки первичной камеры (поз. 4 на рис. 8). Смазки следует использовать высокотемпературные (например, ЛИТОЛ-24). vlavuk].

"Засорение сетчатого фильтра на входе в поплавковую камеру происходит сравнительно редко, и за весь период эксплуатации автомобиля аккуратному водителю может совсем не понадобиться его промывать, тем более, что в системе питания современных автомобилей есть дополнительный фильтр тонкой очистки топлива, весьма эффективно защищающий карбюратор от загрязнений.

О признаках засорения сетчатого фильтра мы будем говорить далее, в разделе, посвященному поиску поломок карбюратора. Тем не менее, чтобы избежать неисправностей в пути, после пробега 50-70 тыс. км, или один раз в 2-3 года, имеет смысл проверить состояние фильтра, тем более, что эта работа несложная, хотя и она требует соблюдения определенных правил.[.........]

Перед тем как отвернуть пробку - держатель сетчатого фильтра (поз. 17 на рис. 9) подкачайте вручную топливо бензонасосом, чтобы поплавковая камера полностью заполнилась топливом и запорный клапан (поз. 18 на рис. 9) закрылся.

Отвернув пробку, извлеките сетчатый фильтр, промойте его растворителем или бензином, продуйте воздухом. Если полость под пробкой сильно загрязнена, то промойте ее тонкой кистью с жестким невыпадающим волосом. Затем подставьте под отверстие для пробки какую-либо емкость и вновь подкачайте топливо, промывая внутреннюю полость прилива фильтра. И, наконец, установите сетку в пробку и заверните пробку - держатель до упора.

При таком порядке работы грязь не будет попадать в поплавковую камеру и засорять топливные жиклеры, что часто бывает следствием неаккуратной промывки фильтра.

Неотложная промывка поплавковой камеры может понадобиться, если внезапно нарушится нормальная работа двигателя под средней и большой нагрузкой, чаще всего вследствие прекращения нормальной топливоподачи через главную топливодозирующую систему первичной камеры. Так как эта работа требует определенных условий, сначала нужно убедиться в ее необходимости: может оказаться, что предполагаемая неисправность вызвана другими причинами. В этом случае следует предварительно проделать все операции, описанные ниже в разделе о методах поиска неисправностей.

Если двигатель работает нормально и соблюдены элементарные меры, позволяющие избежать загрязнения топливного бака (например, исключены случаи заправки автомобиля из канистр через воронку без сетки), практически нет необходимости заниматься этим чаще, чем один раз в 2-3 года. Косвенным свидетельством степени загрязнения поплавковой камеры является состояние уже упомянутого сетчатого фильтра на входе в карбюратор: засорение плотными отложениями хотя бы одной пятой части поверхности сетки указывает на целесообразность проверки состояния поплавковой камеры и, возможно, ее очистки.

Чтобы получить доступ к поплавковой камере, на карбюраторах 2108 базовых моделей снимите воздушный фильтр, ослабьте хомуты крепления топливных шлангов и снимите их со штуцеров (поз. 15, 16 на рис. 8), отсоедините трос управления пусковым устройством, снимите электрический разъем на электромагнитном клапане (поз. 14 на рис. 8). После этого, отвернув пять винтов крепления крышки карбюратора, осторожно снимите ее движением вверх, стараясь не повредить и не погнуть поплавки (поз. 25 на рис. 9). [Кроме того, важно не повредить картонную прокладку между крышкой и корпусом карбюратора vlavuk][.......].

Затем, не прикасаясь к поплавкам, переверните крышку над столом (верстаком), не теряя часто выпадающих из отверстий крепежных винтов, и поставьте крышку на стол поплавками вверх. Нельзя опускать крышку поплавками вниз: это приведет к изгибу их кронштейна и нарушению нормальной работы поплавкового механизма!

Часто автолюбители, не снимая карбюратора с двигателя, ограничиваются тем, что протирают дно поплавковой камеры тряпкой, считая, что достигли цели. Однако подобная очистка может принести больше вреда чем пользы. Дело в том, что не вытертая до конца грязь, а также волокна, отделившиеся от тряпки, могут остаться в поплавковой камере и быть причиной засорения топливных жиклеров, в первую очередь жиклера холостого хода. В результате исправный карбюратор после такой «чистки» может вообще перестать работать.

Чтобы избежать этого, очищайте поплавковую камеру карбюратора, не снятого с двигателя, резиновой грушей, высасывая топливо со дна заполненной им поплавковой камеры. Перемещая носик груши по поверхности дна, последовательно удалите все загрязнения, стараясь не взмутить отложения. По мере необходимости в поплавковую камеру осторожно долейте из небольшой емкости чистый бензин. На завершающем этапе дно камеры и все углубления можно протереть жесткой тонкой кисточкой и повторно удалить загрязнения грушей.

Если вы промывали карбюратор только для профилактики, этим можно ограничиться. Если же промывка была предпринята с целью устранения явного засорения главных топливных жиклеров (его признаки приведены ниже, в разделе, посвященном поиску и устранению неисправностей), то после описанных операций с использованием груши и заполнения поплавковой камеры чистым топливом, выворачивают главные воздушные жиклеры с эмульсионными трубками (поз. 2 на рис. 8) и продувают сверху сильной струёй воздуха эмульсионные колодцы. При этом из отверстий соединительного канала секций поплавковой камеры (схематично показаны на рис. 2) должны выходить пузыри воздуха, вынося с собой загрязнения. [...........]

Сильно засоренные топливные жиклеры можно прочистить медной проволокой диаметром 0,8 мм, не выворачивая их из колодцев, и затем снова продуть колодцы.

При необходимости жиклеры можно вывернуть длинной узкой отверткой и вынуть, плотно насадив их на заточенную деревянную палочку (см. в разделе 4.1). При вывернутых жиклерах воздушные пузыри при продувке колодцев будут выходить гораздо интенсивнее.

Появление в результате продувки колодцев грязи в предварительно промытой поплавковой камере свидетельствует о наличии загрязнения соединительного канала (поз. 1 на рис. 2). В этом случае нужно снова промыть поплавковую камеру и еще раз повторить продувку эмульсионных колодцев.

В целом, несмотря на очевидные преимущества чистой поплавковой камеры, не следует преувеличивать отрицательную роль ее загрязнения: мелкая слежавшаяся пыль на дне камеры может накапливаться в течение нескольких лет, не вызывая никаких нарушений работы карбюратора.

При эксплуатации на деталях карбюратора со временем появляется темный смолистый налет - следствие работы системы принудительной вентиляции картера. По мере изнашивания двигателя, количество картерных газов, поступающих в полость воздушного фильтра, возрастает и загрязнение деталей карбюратора увеличивается. Тем не менее чистить тонкий налет на поверхностях горловины, стенок диффузоров, заслонок нет необходимости, так как он весьма незначительно изменяет сечение этих элементов и практически не оказывает влияния на работу.

В то же время на работу карбюратора существенно влияют отложения на калиброванных отверстиях воздушных жиклеров дозирующих систем. Это прежде всего воздушный жиклер системы холостого хода (поз. 4 на рис. 5), а также воздушный жиклер главной дозирующей системы первичной камеры (поз. 2 на рис. 8, слева). Гораздо меньше засоряются отложениями главный воздушный (поз. 2 на рис. 8, справа) и воздушный жиклеры переходной системы вторичной камеры, что объясняется относительно небольшой долей времени работы вторичной камеры при эксплуатации.

Проверять состояние указанных воздушных жиклеров целесообразно при очередном снятии крышки карбюратора.

Чистить смоченные бензином жиклеры можно медной проволокой или деревянной палочкой. (Для этого главные воздушные жиклеры с эмульсионными трубками (поз. 2 на рис. 8) удобнее вывернуть).

Одновременно с воздушным жиклером холостого хода (поз. 4 на рис. 5), необходимо убедиться и в чистоте противодренажного отверстия в крышке карбюратора у кромки закрытой воздушной заслонки (схематично показано поз. 9 на рис. 3). В нормальных условиях эксплуатации исправного двигателя с небольшим прорывом картерных газов необходимость очистки воздушных жиклеров, в первую очередь жиклера холостого хода и главного первичной камеры, наступает обычно в первый раз не ранее чем после пробега 60-70 и даже 100 тыс. км.

В дальнейшем, по мере изнашивания двигателя, очистка воздушных жиклеров может требоваться уже каждые 25-30 тыс. км.

Регулировка поплавкового механизма - весьма ответственная и в то же время несложная операция при обслуживании карбюратора ДААЗ-2108. Допускаемые здесь ошибки наиболее часто являются причиной его неудовлетворительной работы.
Регулировка выполняется при снятой крышке и включает в себя три операции:
- регулировку взаимного положения поплавков, а также поплавков относительно стенок поплавковой камеры;
- регулировку механизма при закрытом игольчатом клапане;
- регулировку механизма при полностью открытом игольчатом клапане.


Первую операцию выполняют с целью устранения возможных деформаций кронштейна поплавков. Осторожно подгибая половины кронштейна вверх и вниз, добиваются, во-первых, одинакового расстояния от поплавков до прокладки крышки в любом положении держателя, и во-вторых, подгибая их в боковом направлении, добиваются расположения обоих поплавков по центрам отпечатков верхнего среза стенок поплавковой камеры на прокладке крышки, при котором боковые стенки поплавков были бы параллельны продольным линиям отпечатков. Эта регулировка обеспечивает одинаковое погружение поплавков в топливо и исключает их задевание за стенки поплавковой камеры.

Затем переворачивают крышку в горизонтальное положение поплавками вверх и, осторожно подгибая отверткой язычок кронштейна (поз. 9 на рис. 1), воздействующий на хвостовик запорной иглы с утопленным в ее теле шариком (поз. 16 на рис. 1), добиваются, чтобы зазор между выступающими частями поплавков и прокладкой крышки был не менее 0,5 и не более 1,0 мм."

[3] на рис. 2-90, цитируемом ниже,  рекомендуется правильность установки поплавка 1 контролировать с помощью специально изготовляемого калибра 4, устанавливаемого перпендикулярно крышке 2 карбюратора. Крышку при этом необходимо расположить горизонтально поплавками вверх. Между калибром и поплавками должен быть зазор не более 1 мм по контуру.

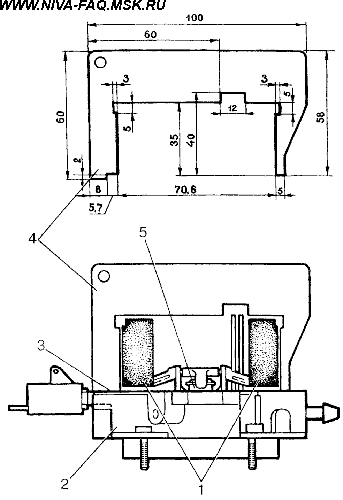

Рис. 2-90. Установка  уровня топлива в поплавковой камере карбюратора

1 - поплавок; 2 - крышка карбюратора; 3 - уплотнительная прокладка; 4 - калибр для проверки положения поплавков; 5 - игольчатый клапан. [3]  vlavuk]

"При такой регулировке, в вертикальном положении крышки поплавками вбок, когда шарик выступает из тела иглы, линия шва от пресс-формы на поплавке должна быть параллельна плоскости прокладки. Значительная не параллельность указанной линии и плоскости крышки при правильно выполненной регулировке на горизонтально расположенной перевернутой крышке свидетельствует о неисправности узла с демпфирующим шариком иглы, чаще всего, западании шарика в теле иглы.
В этом случае, когда нет возможности восстановить или заменить иглу, при подгибании язычка кронштейна следует ориентироваться только на обеспечение параллельности шва на поплавках и плоскости крышки при ее вертикальном положении, не обращая внимания на нарушение рекомендуемой величины зазора между прокладкой и поплавками при горизонтальном положении крышки. Этим обеспечивается вполне удовлетворительная работа карбюратора даже при неисправной игле с утопленным или выпавшим шариком.

И, наконец, задним язычком [на рис. 2-90 он частично заслоняет игольчатый клапан 5. vlavuk], упирающимся в седло иглы, регулируют зазор при полностью отведенных поплавках, который должен составлять 15 мм.

Один раз правильно выполненная регулировка поплавкового механизма сохраняется весьма долго, нарушаясь чаще всего по причине неаккуратного обращения со снятой крышкой, а также вследствие естественного изнашивания трущихся деталей механизма: запорного конуса иглы, ее седла, язычка и оси кронштейна.

Обслуживание ускорительного насоса начинают с демонтажа распылителя (поз. 19 на рис. 9). Сняв крышку карбюратора, его осторожно приподнимают лезвием отвертки, введенным под основание трубок [на "нивском" карбюраторе трубка одна. vlavuk], а затем захватывают плоскогубцами за лыски и вынимают. Чистоту жиклеров в трубках [жиклёра в трубке. vlavuk] проверяют, надев резиновый шланг на основание распылителя (для наглядности можно опустить распылитель в воду). Заодно контролируют и герметичность нагнетательного клапана [он основан на использовании шарика, завальцованного в нижний конец держателя распылителя. vlavuk] (для этого нужно держать распылитель вертикально и создать в шланге разрежение). Если жиклер [в трубке распылителя. vlavuk] засорен, его прочищают медной проволочкой и продувают. При необходимости трубки с жиклерами можно отделить от держателя путем вращения и вытягивания из отверстий, в которые они запрессованы [рекомендуется делать лишь при самой крайней необходимости. vlavuk].
В случае исключительно сильного засорения жиклер [в трубке распылителя. vlavuk], можно попытаться аккуратно прочистить его тонкой стальной проволокой.

Обратный клапан и топливоподводящий канал проверяют, прижав резиновую трубку к отверстию 6 (рис. 4) забора топлива в поплавковой камере: воздух должен свободно проходить при нагнетании и не проходить, когда в трубке разрежение.

Сняв крышку, диафрагму (поз. 6 на рис. 8) и пружину ускорительного насоса, промывают его полость и при помощи проволоки убеждаются, что она свободно сообщается с вертикальным каналом в корпусе карбюратора.

При сборке системы нужно смочить основание распылителя (поз. 19 на рис. 9) каплей масла, чтобы не повредить уплотняющее резиновое кольцо.

Заключительная операция - проверка направленности струй топлива из распылителя. При необходимости осторожно подгибают трубку, чтобы топливо в период нагнетания подавалось в зазор между стенками малого и большого диффузоров  в первичной, так и во вторичной камерах, не попадая на их поверхности.[В "нивском" карбюраторе распылитель один. Трубка его должна быть направлена между стенками малого и большого диффузоров  первичной камеры таким образом, чтобы струя топлива из неё не попадала на стенки камеры и диффузоров. vlavuk].
[.........]

Регулировка пусковой системы может производиться двумя способами:
- на снятом с автомобиля карбюраторе по зазорам у кромок заслонок;
- непосредственно на автомобиле по частоте вращения коленчатого вала.

Первый способ регулировки следует применять, когда по каким-либо причинам карбюратор был снят с автомобиля и подвергался полной разборке. Точно так же поступают и на сборочном конвейере завода, выпускающего карбюраторы.

[.....] При повернутом против часовой стрелки до упора рычаге-кулачке (поз. 6 на рис. 11) управления пусковой системой зазор, контролируемый круглым щупом (сверлом), у нижней (по ходу воздуха) кромки дроссельной заслонки [первичной камеры vlavuk] должен составлять 1,1 мм. Он регулируется винтом (поз. 8 на рис. 11) с шестигранником 7 мм на головке и шлицем на хвостовике. Этот винт часто корродирует. Стронуть с места туго сидящий винт лучше рожковым ключом на 7 мм, вращать его можно отверткой.

[При повернутом против часовой стрелки до упора рычаге-кулачке (поз. 6 на рис. 11) управления пусковой системой. vlavuk] Зазор у нижней кромки воздушной заслонки регулируют на величину около 3,0 мм винтом (поз. 19 на рис. 11) в крышке диафрагменного механизма пусковой системы после ослабления контргайки (поз. 18 на рис. 11). При этом загнутый на конце шток диафрагмы [он лучше всего виден на рис. 8, поз. 1  vlavuk] должен быть принудительно (хотя бы отверткой) утоплен до упора в регулировочный винт. После регулировки винт должен быть зафиксирован контргайкой.

Второй способ регулировки - непосредственно на автомобиле, позволяет достигнуть желаемых результатов с меньшими затратами времени. Для этого пускают двигатель со снятым воздушным фильтром и полностью вытягивают на себя манетку управления воздушной заслонкой. Принудительно приоткрывая воздушную заслонку, касаясь ее плоскости отверткой, хотя бы на 1/3 ее полного угла поворота, первым винтом (поз. 8 на рис. 11) устанавливают на прогретом двигателе исходную частоту вращения, составляющую 2800-3000 об/мин. Затем, убрав отвертку и отпустив воздушную заслонку, вторым винтом (поз. 19 на рис. 11)  устанавливают за счет выбора положения воздушной заслонки, уменьшенную на 100 об/мин частоту вращения по сравнению с исходной. После чего винт фиксируется контргайкой (поз. 18 на рис. 11), и регулировка на этом заканчивается.

[При регулировке пускового устройства на карбюраторе моей "Нивы" 21312  я обнаружил, что, при повёрнутом против часовой стрелки до упора рычаге-кулачке (поз. 6 на рис. 11) управления пусковой системой, зазор у нижней кромки воздушной заслонки больше, чем 2,7 мм сделан быть не может. Оказалось, что шток рычага воздушной заслонки (поз. 26 на рис. 9) упирается в нижний профиль паза в рычаге-кулачке. При этом, естественно, воздействие загнутого конца штока диафрагмы пускового устройства на другой шток рычага воздушной заслонки в принципе не может заставить воздушную заслонку при запуске открыться до оптимального положения. Пришлось надфилем доработать профиль паза так, чтобы дать ход штифту рычага на приоткрытие воздушной заслонки.  vlavuk].

Имея в распоряжении газоанализатор, регулировку положения воздушной заслонки можно выполнить, ориентируясь на содержание в отработавших газах оксида углерода. При полностью вытянутой манетке управления воздушной заслонкой концентрация СО на работающем двигателе должна составить около 8%.

Если концентрация СО меньше рекомендованной величины, винт на крышке диафрагменного механизма заворачивают, прикрывая воздушную заслонку, и наоборот, если СО больше, то винт отворачивают.[........]

Регулировка системы холостого хода карбюратора выполняется с целью обеспечения устойчивой работы двигателя с минимальным содержанием оксида углерода (СО) в отработавших газах.

При выполнении такой регулировки наиболее частой ошибкой, допускаемой даже на станциях технического обслуживания, является чрезмерное переобеднение состава смеси на холостом ходу, приводящее к неустойчивой работе двигателя и даже к росту содержания в отработавших газах углеводородов (СН), также нормируемых действующим стандартом. При этом стрелка эконометра на панели приборов автомобиля [семейства ВАЗ 2108 vlavuk] уходит влево, указывая на значительное падение разрежения во впускной трубе.

Подчеркиваем, что при регулировке содержания СО в отработавших газах газоанализатор четко отслеживает изменение положения винта «качества» и соответствующее ему изменение состава смеси только при значениях СО больше 0,4%. Иными словами, добиваясь оптимальной регулировки карбюратора на холостом ходу, нельзя ориентироваться на показания газоанализатора по окиси углерода в диапазоне величин, менее 0,4%, находящихся у порога точности и достоверности показаний прибора. Поэтому, не имея в распоряжении газоанализатора на СН, не следует регулировать карбюратор на содержание СО менее 0,4%.

Располагая газоанализатором на СН, при желании можно отрегулировать карбюратор на предельно обедненный состав смеси, ориентируясь на минимальное значение СН в отработавших газах, которое у исправного двигателя с нормально работающей и отрегулированной системой зажигания может достигаться при уровне СО 0,25-0,3%. На рис. 36 в качестве примера приведена типичная зависимость содержания углеводородов в отработавших газах при изменении регулировки состава смеси на холостом ходу, определяющей величину содержания в ОГ оксида углерода. Эта зависимость не является обязательной для всех двигателей, а служит лишь для иллюстрации характера изменения содержания СН и СО.

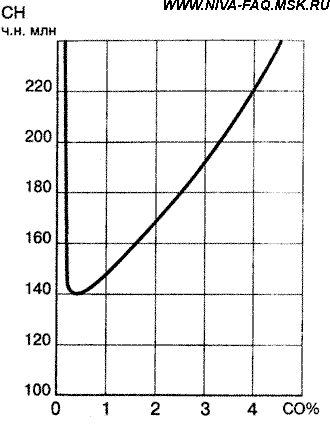

Рис. 36. Типичная зависимость содержания углеводородов (СН) в отработавших газах исправного двигателя от регулировки состава смеси (СО) на холостом ходу [1].

Резкий рост концентрации СН при переобеднении состава смеси (при значениях СО около 0,25%) свидетельствует о начале пропусков воспламенения горючей смеси в двигателе, приводящих к его неустойчивой работе на холостом ходу и малых нагрузках.

В распоряжении индивидуального владельца автомобиля, как правило, нет газоанализатора, позволяющего быстро и безошибочно выполнить эту работу. Вместе с тем, выполняя изложенные ниже несложные приемы, автолюбитель, имея в своем распоряжении только тахометр, а при его отсутствии - только собственное ощущение частоты вращения коленчатого вала, вполне в состоянии удовлетворительно отрегулировать карбюратор на холостом ходу. [Далее использован рисунок 2-91 из книги [3] vlavuk]. Для этого на прогретом двигателе, проколов отверткой пластмассовую заглушку 4 и вращая винт качества 2 в разные стороны, установите его в положение, соответствующее максимальной частоте вращения на холостом ходу. Затем при помощи винта количества с ребристой пластмассовой ручкой 1,  предназначенной для его вращения без применения отвертки, установите несколько повышенную (на 50-75 об/мин) частоту вращения по сравнению с обычной для холостого хода.

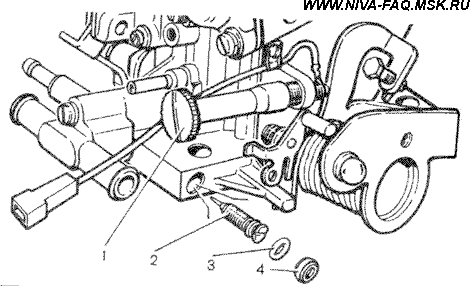

Рис. 2-91. Винты регулировки системы холостого хода:

1 - регулировочный винт количества смеси; 2 - регулировочный винт качества (состава) смеси; 3 - уплотнительное кольцо; 4 - заглушка регулировочного винта  [3].

Для надежности еще раз повторите обе вышеописанные операции с винтами качества и количества. После этого, на работающем на холостом ходу с повышенной на вышеуказанные 50-75 об/мин частотой вращения двигателе, не трогая больше винт количества 1, заверните винт качества 2, добиваясь падения частоты вращения на 50-75 об/мин, т.е. до нормальной величины. На этом регулировка считается законченной.

Такой способ регулировки, особенно удобный при наличии точного тахометра, регистрирующего изменение частоты вращения на каждые 10 об/мин, позволяет без применения газоанализатора гарантировать содержание СО в отработавших газах на уровне не более 1,5%, т.е. в пределах нормы.

Другие существующие способы регулировки карбюратора на холостом ходу без применения газоанализатора, например, с использованием устанавливаемого в гнездо для свечи зажигания так называемого индикатора качества смеси (например, ИКС-2 или подобные ему зарубежные изделия) с кварцевым окном, не позволяют гарантировать требуемое содержание СО в отработавших газах. Так, например, рекомендуемое в качестве критерия правильной регулировкой голубое пламя в окне индикатора наблюдается при содержании СО и 3, и 4 и даже 5,5%. Пламя в цилиндре меняет цвет с голубого на желтый только при содержании СО более 6%, т.е. далеко за допустимыми пределами.

Регулировку карбюратора на холостом ходу описанным способом можно производить достаточно часто. Однако даже при интенсивной эксплуатации повторять ее более 3-4 раз в год нецелесообразно. Чаще всего бывает достаточно регулировать карбюратор 2 раза в год - весной и осенью, а если автомобиль эксплуатируется только летом - то лишь один раз в начале сезона. Все сказанное выше о регулировке системы холостого хода по содержанию оксида углерода в отработавших газах касалось обычных карбюраторов, работающих на автомобилях без системы нейтрализации отработавших газов. [..........]".

21.10.03.
