Рис. 1. Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сбоку.

Зазоры:
а - между дверью и передним крылом;
б - между дверью и стойкой ветрового окна;
в - между дверью и боковиной (под водосточным желобом);
г - между дверью и боковиной (задним крылом);
д - между дверью и порогом пола;
е - между капотом и передним крылом;
ж - между капотом и панелью ветрового окна;
з - между дверью задка и боковиной;
и - между дверью задка и панелью крыши;
к - между дверью задка и панелью задка.

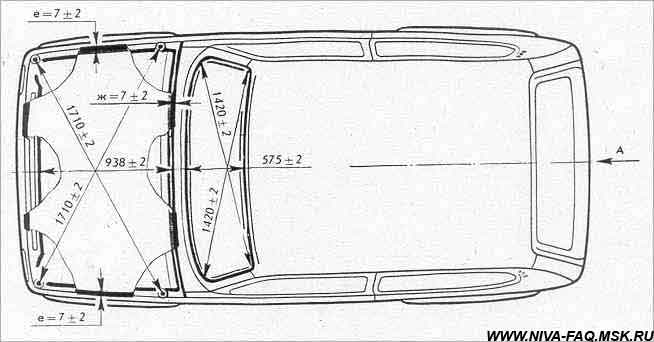

Рис. 2. Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сверху.

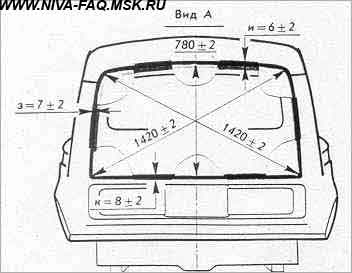

Рис. 3. Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сзади.

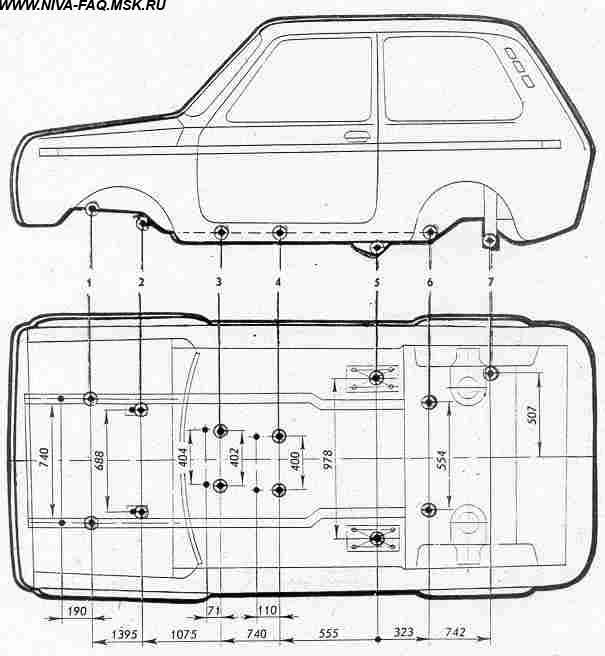

Рис. 4. Координаты точек, определяющих правильное расположение агрегатов подвески и трансмиссии на кузове.

Точки крепления:
1 - поперечины передней подвески;
2 - стабилизатора поперечной устойчивости;
3 - силового агрегата;
4 - раздаточной коробки;
5 - нижних продольных тяг;
6 - верхних продольных тяг;
7 - поперечной штанги задней подвески.

Источник информации: Прохоров, Брандт, Чванов. "Автомобили ВАЗ: техническое обслуживание и ремонт", производственное издание, 1988 г.

* * *
