 Неустойчивая работа двигателя на холостом ходу
 Автор vlavuk

Эта неисправность весьма распространена. Большинство столкнувшихся в этой неисправностью сразу начинают пытаться регулировать обороты холостого хода с помощью винтов качества и количества (рис. 2-91). Однако, обычно это не приводит к успеху. Кстати, полезно помнить, что при исправной системе холостого хода и при отсутствии других неисправностей, вызывающих неустойчивую работу двигателя на холостом ходу, винт качества 2 на рис. 2-91 обычно выкручен на  4.....5 оборотов от полностью закрученного состояния, и вращение его даже на небольшие углы оказывает заметное влияние на обороты двигателя. Если положение винта иное и его вращение не влияет (либо слабо влияет) на обороты холостого хода, то пытаться восстановить холостой ход его вращением является пустой тратой времени. Следует искать иные причины.

А  причины нарушения работы двигателя на холостом ходу могут быть не только в самом карбюраторе, но, и, например,  в системах, влияющих на величину разрежения во впускном коллекторе двигателя. Дело в том, что смесеобразование в режиме холостого хода рассчитано на определённый диапазон значений разрежения ниже дроссельной заслонки первичной камеры карбюратора, при которых эмульсия стабильно всасывается (рис. 3) через канал 15 и далее через щель между конусом на конце винта 1 регулировки состава смеси на холостом ходу и отверстием в корпусе в пространство ниже дроссельной заслонки.

Бывает, что разрежение во впускном коллекторе ниже расчётного по следующим причинам:

негерметичен шланг, соединяющий впускного коллектор и вакуумную камеру  вакуумного усилителя  тормозов. Негерметичность (подсос воздуха) может быть  в месте присоединения шланга к патрубку на коллекторе,  в самом шланге и в вакуумном усилителе. Для начала следует проверить на предмет разрыва шланг возле коллектора и подтянуть хомут, крепящий конец шланга на патрубке коллектора. Если шланг цел, а в результате подтяжки хомута обороты холостого хода не стали устойчивее, следует попытаться  выявить наличие негерметичности в шланге и/или вакуумном усилителе. Для этого достаточно просто пережать шланг (например, плоскогубцами) как можно ближе к коллектору при работающем на холостых оборотах двигателе. Если работа двигателя станет устойчивой, то причина установлена. Устранить её, очевидно, можно путём замены вакуумного усилителя тормозов.

негерметичен или слетел со штуцера (поз. 8  на рис. 8) шланг системы принудительной вентиляции картера.

не всегда закрывается клапан (поз. 5 на рис. 2-92) системы рециркуляции отработавших газов. На эту тему полезно посмотреть в архиве дискуссию по вопросу, поставленному SeRgo19 или информацию от crumb о признаках плохой работы и замене этого клапана.

имеется подсос воздуха между нижней частью карбюратора и впускным коллектором. На эту тему всё прекрасно сказано в статье А.Вайсмана "Конопатим..." (ЗР 8/01, стр. 178).

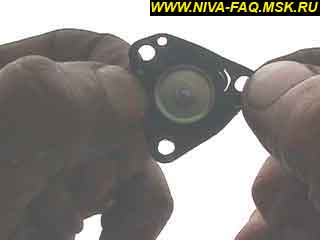

пропускает воздух (прохудилась, порвана)  диафрагма 29 пускового устройства . При этом канал подачи разрежения к этой диафрагме, который начинается отверстием поз. 3 на рис. 7 и схематично показан на рис. 11, сообщается с атмосферой и обеспечивает подсос воздуха в задроссельное пространство. Способ устранения данной неисправности очевиден - замена диафрагмы (продаются в составе ремкомплектов). Данная неисправность сопровождается, ясное дело, и другой неисправностью: затруднённым пуском двигателя.



Ещё одной  причиной неустойчивой работы двигателя на холостом ходу может быть переобогащение смеси:

вследствие неисправность запорного клапана и/или неправильной регулировки поплавкового механизма карбюратора. При этом уровень топлива в поплавковых камерах  на холостых оборотах может повышаться на столько, что топливо может достигать края корпуса карбюратора и просачиваться сверху в диффузоры. Обороты двигателя при этом произвольно изменяются (могут несколько возрастать, а затем резко падать вплоть до остановки двигателя) в зависимости от количества просочившегося дополнительного топлива; из выхлопной трубы идёт чёрный дым.

вследствие неисправности вакуумного экономайзера мощностных режимов. Основными возможными неисправностями являются (1) нарушение герметичности (разрыв) диафрагмы  (поз. 11 на рис. 8) и (2) просачивание топлива через клапан экономайзера. При разрыве диафрагмы воздействие разрежения на неё прекращается, под действием пружины диафрагма открывает клапан 17, топливо начинает поступать в задиафрагменную полость, откуда по каналу, предназначенному для  подачи разрежения к диафрагме - в задроссельное пространство (выход этого канала - через демпфирующее отверстие поз. 5 на рис. 7). Кроме того, часть топлива непрерывно поступает через жиклёр экономайзера 15  по обычному пути к верхней части эмульсионной трубки первичной камеры и просачивается сверху в диффузор. В итоге холостые обороты могут скачкообразно меняться вслед за поступлением порций (капель) топлива, в обход системы холостого хода, в двигатель. Ясно, что устранить данную неисправность можно путём замены диафрагмы. Для этого нет необходимости снимать карбюратор в двигателя. Доступ к диафрагме можно получить, выкрутив 3 винта крепления её крышки сбоку корпуса карбюратора (см. рис. 8). Диагностика состояния диафрагмы ясна из фотографии, которую сделали Володюшка и АЛЕР:

Просачивание топлива через клапан  происходит либо в результате неисправности самого клапана экономайзера 17, либо при полном или частичном засорении канала подачи разрежения к внешней стороне диафрагмы (см. рис. 10) (при этом сила пружины, воздействующей на диафрагму в направлении клапана не компенсируется силой разрежения). Что касается клапана экономайзера, то восстановить его работоспособность можно только, если он засорился. В случае отказа/ослабления его внутренней пружины, дело плохо - заменить клапан, запрессованный в стенку корпуса карбюратора практически не возможно, да и сами такие клапаны в ремкомплектах не продаются. Возможным решением является отключение экономайзера путём завинчивания подходящего винта М3 вместо жиклёра 15. В результате несколько снижаются динамические характеристики двигателя, но холостой ход и токсичность выхлопа приходят в норму. Полным решением проблемы является только замена карбюратора (либо корпуса карбюратора) в сборе. Чистка канала подачи разрежения к внешней стороне диафрагмы требует снятия карбюратора с двигателя. После демонтажа диафрагмы вместе с её крышкой (поз. 11 на рис. 8) можно промыть этот канал растворителем (например, ацетоном), используя шприц. Впрыскивать растворитель следует в трубочку, запрессованную в отверстие в привалочной плоскости крышки экономайзера (для этой трубочки в диафрагме имеется специальное отверстие, которое хорошо видно, например, на рис. 8). Выходить растворитель должен через демпфирующее отверстие поз. 5 на рис. 7. После промывки необходимо продуть канал сжатым воздухом (например, от ножного насоса).  В статье А. Вайсмана "Коварный карбюратор "Солекс" (ЗР 8/03, стр. 244) также рассмотрена данная неисправность.

Что касается выяснения и устранения причин неустойчивого холостого хода собственно в  соответствующей системе карбюратора,  то в [1] сказано следующее:

"Неустойчивая, вплоть до остановки, работа двигателя на холостом ходу может быть следствием слишком обедненной регулировкой состава смеси, засорения топливного жиклера холостого хода, а также неисправностей либо клапана ЭПХХ на карбюраторе, либо системы управления ЭПХХ.

Выясняя причину дефекта, прежде всего убедитесь в чистоте [топливного] жиклера (при необходимости восстановите ее), вывернув электромагнитный клапан (поз. 14 на рис. 8) и выдернув из него жиклер пассатижами. (Предварительно снимите воздушный фильтр). Торцевое отверстие жиклера диаметром около 0,4 мм должно быть совершенно чистым, топливоподачу нарушит даже одна едва видимая ворсинка в отверстии.

Очистите также и каналы в карбюраторе (рис. 3), для чего запустите двигатель без жиклера и держателя в карбюраторе и, поддерживая средние обороты коленчатого вала, на 10-15 с закройте пальцем отверстие под жиклер [под электромагнитный клапан. vlavuk].

Когда клапан снят и жиклер из него вынут, следует убедиться в исправности его электрической обмотки и отсутствии заклинивания находящейся внутри запорной иглы, которая должна иметь выступающий черный пластмассовый наконечник (Этот наконечник на предприятиях автосервиса нередко выдергивают, обеспечивая внешне нормальную работу двигателя с неисправной системой ЭПХХ). Для этого соедините корпус клапана с одним выводом аккумуляторной батареи, а клемму на торце клапана - с другим. В момент замыкания электрической цепи запорная игла должна втягиваться внутрь клапана. Если игла остается неподвижной, убедитесь в легкости ее перемещения от руки и затем омметром проверьте обмотку клапана на обрыв.

Если однозначно установлен обрыв обмотки, временно (до замены клапана) можно применить уже упомянутый прием — выдернуть наконечник иглы, имея в виду, что в этом случае автомобиль будет расходовать в городе на 0,5-0,8 л/100 км больше топлива и не исключено появление самопроизвольных вспышек в цилиндрах двигателя после выключения зажигания.

Проделав эти операции, установите клапан с жиклером на место, осторожно затянув его ключом и надев на контакт электрический провод. При отсутствии изменений в работе двигателя, отдельным проводом соедините клемму на корпусе клапана непосредственно с «плюсом» аккумулятора: восстановление нормальной работы двигателя в этом случае свидетельствуют о неисправности системы управления ЭПХХ.

Функционирование системы управления ЭПХХ (рис. 12) проверяется на работающем двигателе путем подключения вольтметра одним выводом к проводу, соединяющему электромагнитный клапан 5 с электронным блоком 2, а другим - к «массе». На холостом ходу и при работе двигателя с открытой дроссельной заслонкой на проводе электромагнита должно быть не менее 10В. Затем откройте дроссельную заслонку и поднимите частоту вращения коленчатого вала до 4000-5000 об/мин, после чего резко полностью закройте дроссельную заслонку. В момент закрытия заслонки и до падения частоты вращения примерно до 1900 об/мин напряжение на обмотке клапана должно быть не более 0,5 В. Наличие этих признаков свидетельствует о непричастности системы управления ЭПХХ к нарушениям работы двигателя на холостом ходу.

Если в результате проверки установлено, что напряжение на обмотке электромагнита при отпускании дроссельной заслонки остается неизменным, то отсоедините разъем на карбюраторе, соединяющий датчик положения дроссельной заслонки (3 на рис. 12) и блок управления 2 и соедините освободившийся провод от блока управления с "массой".  Если при повторной проверке при частоте вращения коленчатого вала более 2100-2300 об/мин напряжение на проводе клапана уменьшается до 0,5 В и менее, неисправность заключается в нарушении контакта датчика положения заслонки 3  с "массой" или обрыве провода датчика. В противном случае неисправность связана с электронным блоком 2 или его проводкой.

Следует иметь в виду, что вторая неисправность ЭПХХ (отсутствие отключения питания обмотки клапана) приводит только к некоторому повышению расхода топлива и возможному появлению самовоспламенения после выключения зажигания. [Кроме того, повышается токсичность выхлопа при сбросе оборотов двигателя. vlavuk].

Только проделав все описанное выше, и тем не менее не достигнув восстановления нормальной работы двигателя на холостом ходу, следует в соответствии с ранее приведенными рекомендациями попытаться заново отрегулировать состав смеси на холостом ходу. Такая последовательность проведения работ позволит избежать усугубления дефекта вследствие разрегулировки исправной системы холостого хода."

В статье А. Вайсмана "Коварный карбюратор "Солекс" (ЗР 8/03, стр. 244)  отмечается, что часто  причиной неустойчивости холостого хода является подсос воздуха через потерявшее свои свойства уплотнительное кольцо 3  винта качества смеси. При "задубевшем" уплотнительном кольце винт может плохо фиксироваться в нужном положении, т. е. настройки системы  холостого хода из-за этого могут постоянно сбиваться.

Следует дополнительно отметить, что на двигателях с изношенной поршневой, а также просто с  грязной системой вентиляции картера, во входной воздушный поток карбюратора попадают частицы копоти, которые засоряют жиклёры и каналы системы холостого хода. Копоть может скапливаться в зоне острия винта 1 регулировки качества смеси (рис. 3) и, фактически, почти "запирать" систему холостого хода. Для качественной очистки каналов системы холостого хода требуется снятие и разборка  карбюратора. Очистить загрязнение этого типа можно только при вывернутом и извлечённом из корпуса карбюратора винте качества. Чтобы быстро извлекать винт качества, иногда приходится  "дорабатывать" корпус карбюратора. Для удаления копоти необходимо использовать ацетон или другие подобные растворители,  впрыскивая его с помощью медицинского шприца непосредственно в отверстие из-под винта качества и "размачивая" отложения копоти. После промывки  каналы продуть сжатым воздухом. Иногда (в запущенных случаях)  мойки в ацетоне требует и сам винт, покрытый слоем копоти.

На тему поиска и устранения неисправности системы холостого хода в разное время были публикации в журнале "За рулём". Например, про правильный способ установки электромагнитного клапана, обеспечивающий нормальное положение топливного жиклера холостого хода в его гнезде, сказано на стр. 180 в №6 за 2000 г. Влияние качества электромагнитного клапана холостого на качество работы двигателя описано Синельниковым Б. и  Чуцковым А. ("Холостая" история", ЗР 12/00, стр. 145. Подробно рассматривается система холостого хода, проявления и устранение её неисправностей  в статье Коноп Э. Капризный клапан (ЗР 3/99, стр. 123).

На данную тему на нашем сайте есть хорошая статья  ALER'a с дополнениями FORA-Vlad'a, в которой даны практические рекомендации по борьбе с неисправностями ЭПХХ и клапана холостого хода. В статье А. Вайсмана "Коварный карбюратор "Солекс" (ЗР 8/03, стр. 244) также даны советы по регулировке системы холостого хода и установке её электромагнитного клапана.

Sky Lark обнаружил, что причиной неустойчивого холостого хода на его НИВЕ  был дефект карбюратора - несоосность отверстия под электромагнитный клапан 13 и отверстия в корпусе крышки карбюратора, через которое бензин поступает к топливному жиклёру системы холостого хода 12, устанавливаемому на электромагнитный клапан. Он же дал ссылку на статью в ЗР 9/97, стр. 180, где подробно обсуждается такой дефект на примере карбюратора 21083-1107010-31.

21.10.03.
